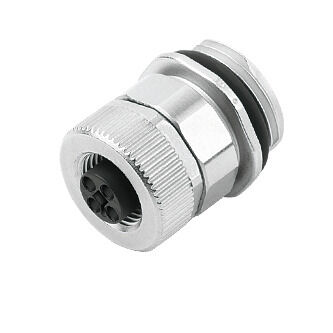

SAIB-WDF-4-M20-T-COD
SAIB-WDF-4-M20-T-COD

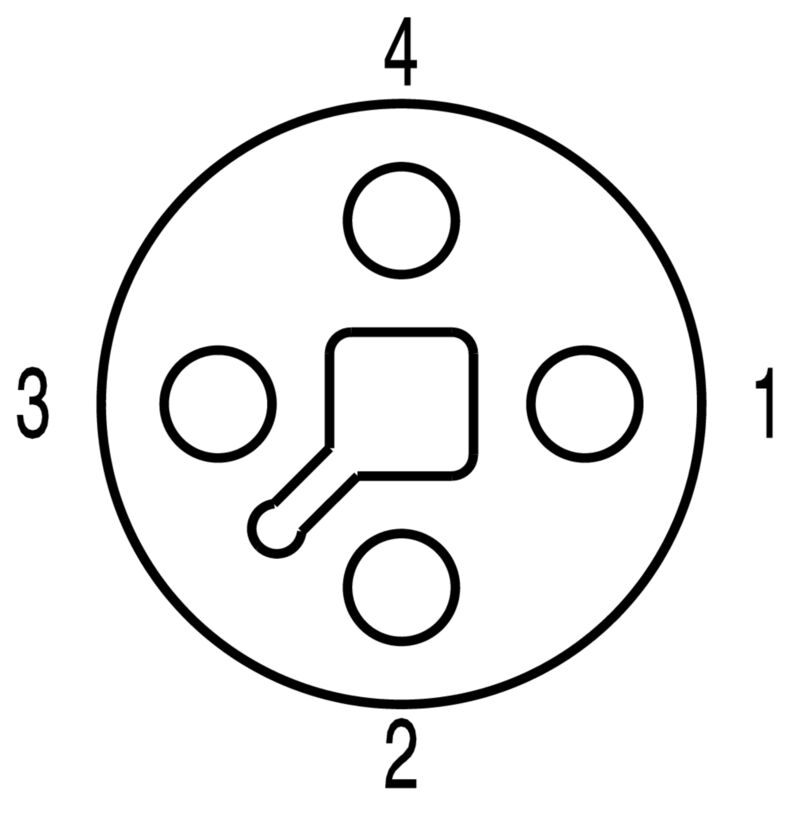

Pole scheme
Socket

SAIB-WDF-4-M20-T-COD

Panel feed-through, Number of poles: 4, Coding: T-coded, M12, 60 V

Product ID 1392720000
Gegevensblad downloaden Engineeringondersteuning
Verwante producten 5
Approvals General ordering data Dimensions and weights Environmental Product Compliance Technické údaje – upravitelné zásuvné konektory General technical specifications Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E307231

General ordering data

Verze
Panel feed-through, Number of poles: 4, Coding: T-coded, M12, 60 V
Číslo objednávky
1392720000
Typ
SAIB-WDF-4-M20-T-COD
GTIN (EAN)
4050118193282
Qty.
1 items

Dimensions and weights

Net weight
31 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technické údaje – upravitelné zásuvné konektory

Cykly zapojování
≥ 100
Hlavní materiál krytu
Zinc diecast
Jmenovité napětí
60 V
Jmenovitý proud
12 A
Jmenovitý proud
12 A
Kabelová průchodka
M 20
Kódování
T-coded
Materiál kontaktu
CuZn
Materiál kroužku se závitem
Diecast zinc
Odpor izolace
108 Ω
Povrch kontaktu
Gold-plated
Počet pólů
4
Průřez vodiče, max.
1,5 mm²
Průřez vodiče, min.
0,14 mm²
Připojení stínění
No
Rozsah teplot krytu
-40 … +85 ° C
Stupeň krytí
IP67
Typ připojení
Screw connection
Závažnost znečištění
3

General technical specifications

Cykly zapojování
≥ 100
Hlavní materiál krytu
Zinc diecast
Jmenovité napětí
60 V
Jmenovitý proud
12 A
Kabelová průchodka
M 20
Kódování
T-coded
Materiál kontaktu
CuZn
Materiál kroužku se závitem
Diecast zinc
Odpor izolace
108 Ω
Povrch kontaktu
Gold-plated
Počet pólů
4
Připojovací závit
M12
Rozsah teplot krytu
-40 … +85 ° C
Stupeň krytí
IP67
Typ připojení
Screw connection
Závažnost znečištění
3

Classifications

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
