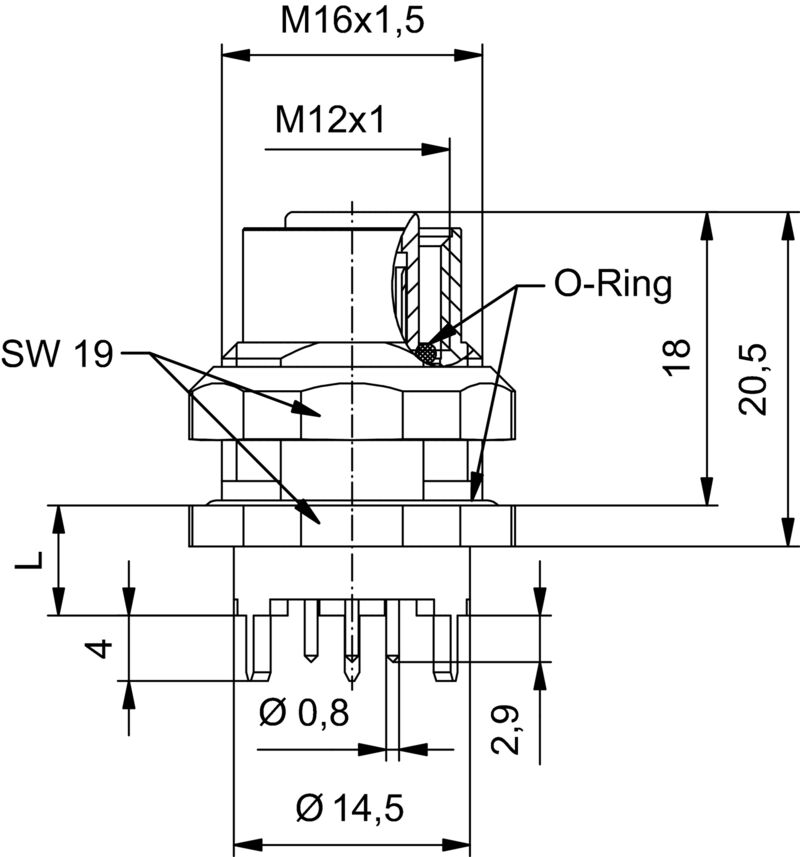

SAIE-M12B-5S-H6.75TL

Connecteurs à équiper, M12, Filetage de montage: M 16, Nombre de pôles: 5, Longueurs de câbles / brins:

Référence produit 2421910000

Version	Connecteurs à équiper, M12, Filetage de montage: M 16, Nombre de pôles: 5, Longueurs de câbles / brins:
Référence	2421910000
Type	SAIE-M12B-5S-H6.75TL
GTIN (EAN)	4050118430745
Qté.	10 Pièce

Poids net

20 g

REACH SVHC	Lead 7439-92-1
SCIP	0ea6d931-f9e9-40a6-89d9-8d67103189d3
Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	6c

Boîtier	Femelle M12
Codage	Codage A
Filetage de montage	M16
Hauteur du montage	6,75 mm
Nombre de pôles	5
Raccordement du blindage	Oui
Surfaces de boîtier	nickelé
Type de montage	Montage sur la face arrière
Tension nominale	60 V
Tension nominale	250 V (4 pôles) / 60 V (5 pôles) / 30 V (8 pôles)
Courant nominal	4 A
Courant nominal	4 A (5 pôles) / 2 A (8 pôles)
Plage de températures	-30…80 °C
Degré de protection	IP67
Surface du contact	Au (Or)
Matériau de base du boîtier	CuZn nickelé
Filetage du raccordement	M12
Couple de serrage	M12 : 0,8 Nm
Filetage de montage	M 16
Couple de montage	max.: 1,2 Nm
Plage de couple de montage	1.2 Nm

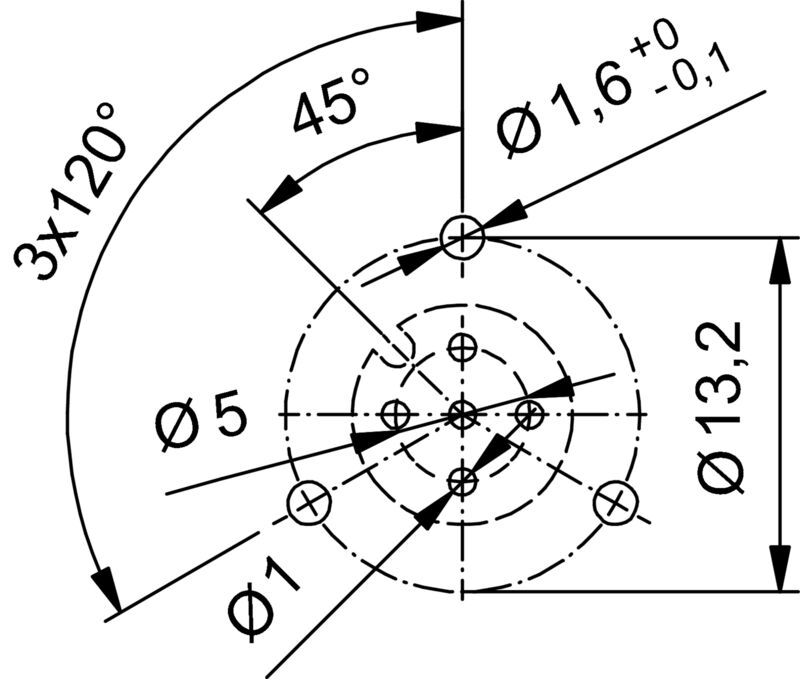

Montage sur le circuit imprimé	Raccordement soudé THT
Tenue d’isolation	100 MΩ
Degré de pollution	3 (2 avec la zone étanche)
Cycles d'enfichage	≥ 100
Matériau des contacts	Alliage de cuivre
Matériau du contre-écrou	CuZn, nickelé
Matériau du boîtier à bride	CuZn, nickelé

Matériau des contacts	Alliage de cuivre
Surface du contact	Au (Or)

Montage sur le circuit imprimé	Raccordement soudé THT
Cycles d'enfichage	≥ 100
Degré de protection	IP67
Nombre de pôles	5
Nombre de pôles	1
Tenue d’isolation	100 MΩ

Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46084)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2421910000)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)
Brochures	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

ROHS

Conforme
