SAIE-M12BD-4S-H6.75TL
Abbildung ähnlich
SAIE-M12BD-4S-H6.75TL
Maßzeichnung
SAIE-M12BD-4S-H6.75TL

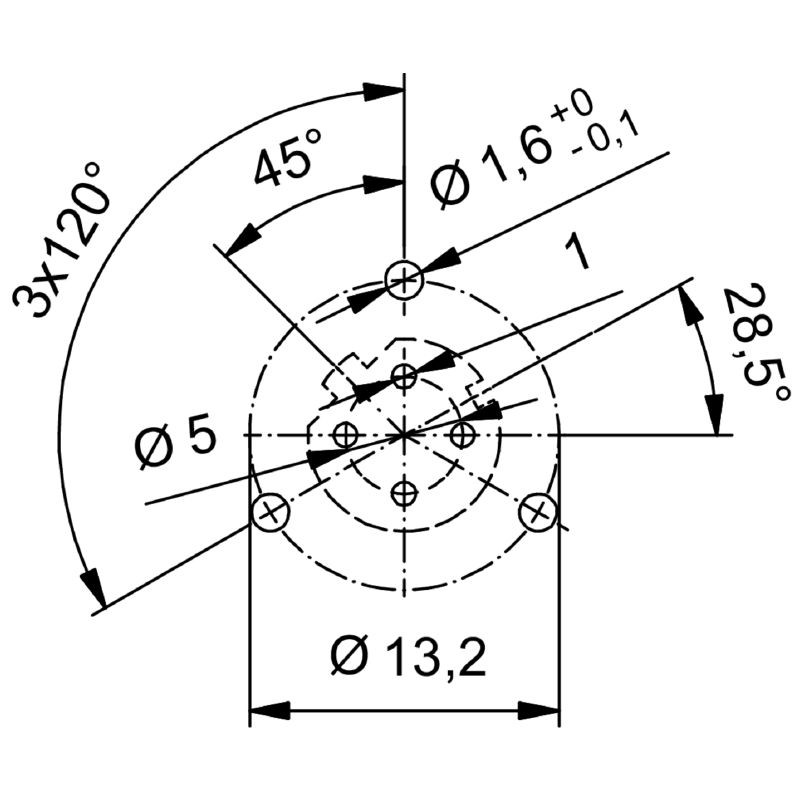

Leiterplatten-Layout
SAIE-M12BD-4S-H6.75TL
Polbild
M12 = D-coded

SAIE-M12BD-4S-H6.75TL

Einbaustecker, M12, Montagegewinde: M 16, Polzahl: 4, Litzen-/Kabellänge:

Art.-Nr. 2422000000
Datenblatt herunterladen Produkt Downloads Engineering Support
Verwandte Artikel 45
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Leiterplattensteckverbinder Allgemeine Daten Werkstoffdaten Systemkennwerte Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Utförande
Einbaustecker, M12, Montagegewinde: M 16, Polzahl: 4, Litzen-/Kabellänge:
Art.nr.
2422000000
Typ
SAIE-M12BD-4S-H6.75TL
GTIN (EAN)
4050118430691
VPE
10 Stück

Abmessungen und Gewichte

Nettogewicht
20 g

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform mit Ausnahme
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technische Daten Leiterplattensteckverbinder

Coding
D-kódování
Housings
M12 socket
Installation height
6.75 mm
Monteringsgänga
M16
Number of poles
4
Shield connection
Ja
Type of mounting
Hinterwandmontage
하우징 표면
vernickelt
Napięcie znamionowe
250 V
Napięcie znamionowe
250 V (4-polig) / 60V (5-polig) / 30V (8-polig)
Nennstrom
4 A
Nennstrom
4 A (5-polig)/ 2 A (8-polig)
Temperaturbereich
-30…80 °C
Stopień ochrony
IP67
Kontaktoberfläche
Au (Gold)
Gehäusebasismaterial
CuZn
vernickelt
Anschlussgewinde
M12
Момент затяжки
M12: 0,8 Nm
Montagegewinde
M 16
Montagedrehmoment
  • max.:
    1.2 Nm
Montagedrehmomentbereich
1.2 Nm
Montage auf der Leiterplatte
THT-Lötanschluss
Insulation resistance
100 MΩ
Verschmutzungsgrad
3 (2 innerhalb des abgedichteten Bereiches)
Steckzyklen
≥ 100
Kontaktmaterial
Cu-leg
Kontermuttermaterial
CuZn, vernickelt
Flanschgehäusematerial
CuZn, vernickelt

Allgemeine Daten

Polzahl
4
Основной материал корпуса
CuZn
vernickelt
Anschlussgewinde
M12
Contact material
Cu-leg
Contact surface
Au (Gold)
Montageart
Hinterwandmontage
Schutzart
IP67
Steckzyklen
≥ 100

Werkstoffdaten

Contact material
Cu-leg
Powierzchnia styku
Au (Gold)

Systemkennwerte

Mounting onto the PCB
THT-Lötanschluss
Insulation resistance
100 MΩ
Number of poles
4
Pin series quantity
1
Plugging cycles
≥ 100
Protection degree
IP67

Klassifikationen

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
