SAIE-M12SL-5S-F12TL-M16
SAIE-M12SL-5S-F12TL-M16

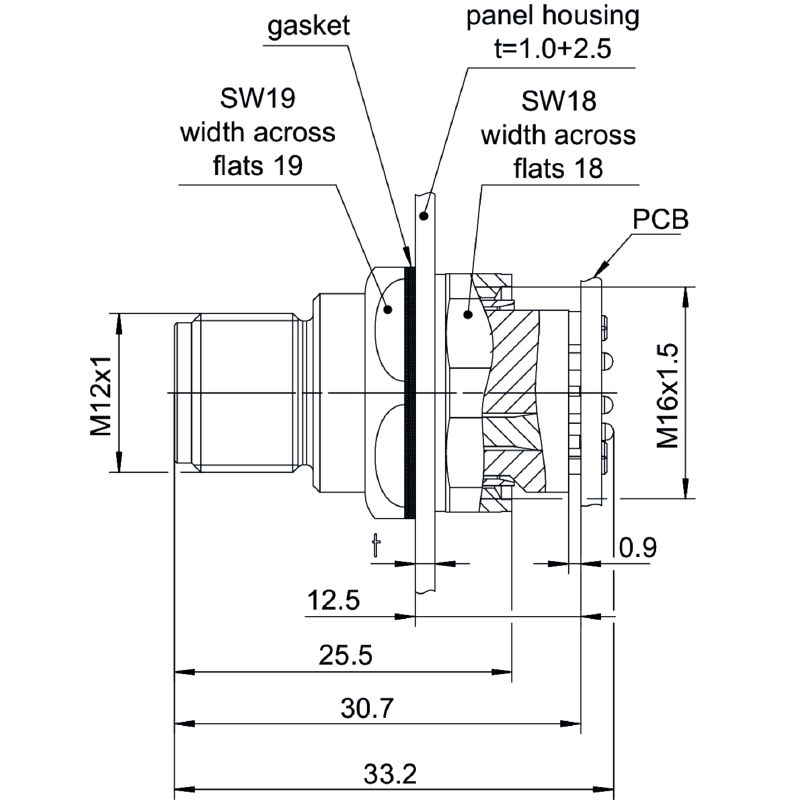

Dessin coté
SAIE-M12SL-5S-F12TL-M16
Conception de la plaque de circuit imprimé

SAIE-M12SL-5S-F12TL-M16

Connecteurs à équiper, M12, Filetage de montage: M 16 x 1,5, Nombre de pôles: 5, Longueurs de câbles / brins:

Référence produit 2530880000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 2
Informations générales de commande Dimensions et poids Conformité environnementale du produit Données techniques du connecteur débrochable pour circuit imprimé Caractéristiques générales Classifications Agréments

Informations générales de commande

Version
Connecteurs à équiper, M12, Filetage de montage: M 16 x 1,5, Nombre de pôles: 5, Longueurs de câbles / brins:
Référence
2530880000
Type
SAIE-M12SL-5S-F12TL-M16
GTIN (EAN)
4050118540994
Qté.
1  Pièce

Dimensions et poids

Poids net
29  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Données techniques du connecteur débrochable pour circuit imprimé

Boîtier
Mâle M12
Codage
L-coded
Hauteur du montage
12  mm
Nombre de pôles
5
Type de montage
Montage de la façade
Tension nominale
63  V
Courant nominal
16  A
Degré de protection
IP67
Vissé
Surface du contact
Or sur nickel
Matériau de base du boîtier
PA
Filetage du raccordement
M12
Couple de serrage
M12 : 0,8 - 1,2 Nm
Filetage de montage
M 16 x 1,5
Montage sur le circuit imprimé
Brasage par immersion
Matériau des contacts
Alliage de cuivre

Caractéristiques générales

Nombre de pôles
5
Matériau de base du boîtier
PA
Filetage du raccordement
M12
Matériau des contacts
Alliage de cuivre
Surface du contact
Or sur nickel
Type de montage
Montage de la façade
Degré de protection
IP67
Vissé

Classifications

ETIM 6.0
EC002638
ETIM 7.0
EC003568
ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-44-01-10
ECLASS 12.0
27-44-01-10
ECLASS 13.0
27-44-01-10
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10

Agréments

ROHS
Conforme
