Propriétés
| Version | Connecteurs à équiper, M8, Filetage de montage: M10, Nombre de pôles: 4, Longueurs de câbles / brins: |
| Référence | 2422500000 |

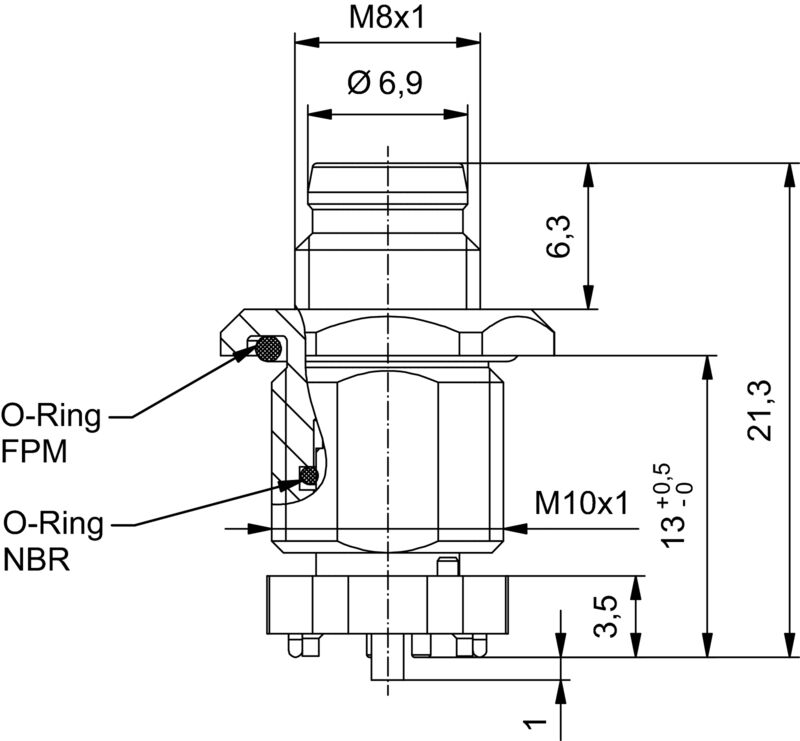

| Type | SAIE-M8S-4-F13SMT |
| GTIN (EAN) | 4050118430233 |
| Qté. | 25 Pièce |
| Poids net | 7,36 g |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0ea6d931-f9e9-40a6-89d9-8d67103189d3 |
| Boîtier | Mâle M8 |
| Codage | M8 = aucun |
| Filetage de montage | M10 |
| Hauteur du montage | 13 mm |
| Nombre de pôles | 4 |
| Raccordement du blindage | Non |
| Surfaces de boîtier | nickelé |
| Type de montage | Montage frontal |
| Tension nominale | 30 V |
| Tension nominale | 60 V (3 pôles) / 30 V (4, 5 et 8 pôles) |
| Courant nominal | 4 A |
| Courant nominal | 4 A (3, 4 et 5 pôles) / 1,5 A (8 pôles) |
| Plage de températures | -30…80 °C |
| Degré de protection | IP67 |
| Surface du contact | Au (Or) |
| Matériau de base du boîtier |
CuZn
nickelé |
| Filetage du raccordement | M8 |
| Couple de serrage | M8 : 0,5 Nm |
| Filetage de montage | M10 |
| Couple de montage |
|
| Plage de couple de montage | 0.8 Nm |
| Tenue d’isolation | 100 MΩ |
| Degré de pollution | 3 (2 avec la zone étanche) |
| Cycles d'enfichage | ≥ 100 |
| Matériau des contacts | Alliage de cuivre |
| Matériau du joint | NBR |
| Matériau du contre-écrou | CuZn, nickelé |
| Matériau du boîtier à bride | CuZn, nickelé |
| Mortier liquide | PUR |
| Nombre de pôles | 4 |
| Matériau de base du boîtier |
CuZn
nickelé |
| Filetage du raccordement | M8 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | Au (Or) |
| Type de montage | Montage frontal |
| Degré de protection | IP67 |
| Cycles d'enfichage | ≥ 100 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | Au (Or) |
| Cycles d'enfichage | ≥ 100 |
| Degré de protection | IP67 |
| Nombre de pôles | 4 |
| Nombre de pôles | 1 |
| Tenue d’isolation | 100 MΩ |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65957) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2422500000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC003568 |
| ETIM 8.0 | EC003568 |
| ETIM 9.0 | EC003568 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-44-01-10 |
| ECLASS 12.0 | 27-44-01-10 |
| ECLASS 13.0 | 27-44-01-10 |
| ECLASS 14.0 | 27-44-01-10 |
| ROHS | Conforme |
