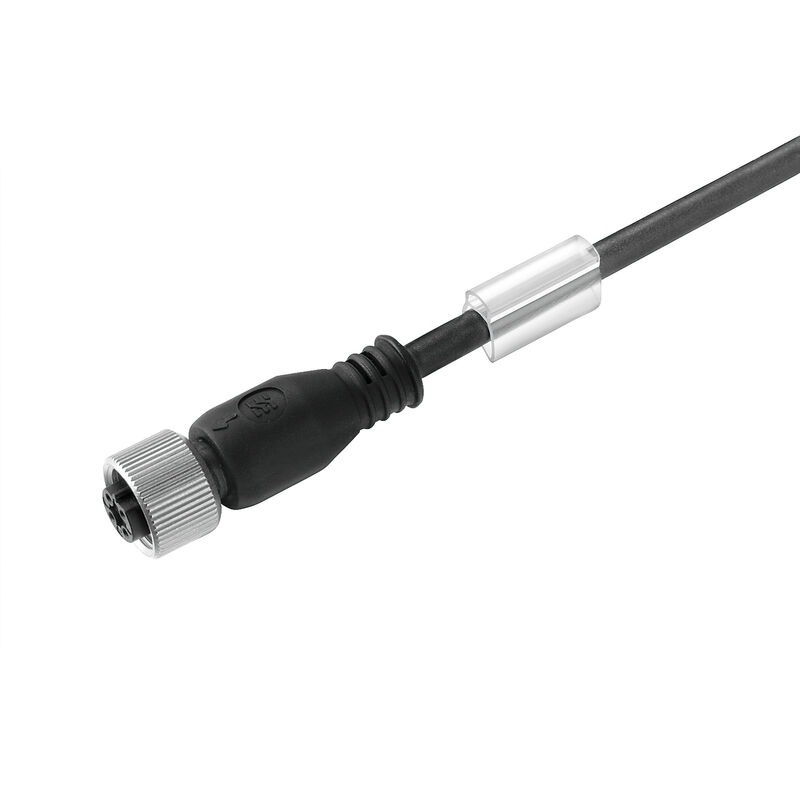

SAIL-M12BG-CD-8.0A

Câble de bus, Une extrémité sans connecteur, M12, Nombre de pôles: 5, 8 m, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1964690800

Version	Câble de bus, Une extrémité sans connecteur, M12, Nombre de pôles: 5, 8 m, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence	1964690800
Type	SAIL-M12BG-CD-8.0A
GTIN (EAN)	4050118547405
Qté.	1 Pièce

Poids net

400 g

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55
Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	6c

Accélération	5 m/s²
Blindé	Oui
Codage couleur	blanc bleu Rouge noir
Couleur de la gaine	violet
Cycles de courbure	3 Mio
Câble hybride	Non
Diamètre extérieur	7 mm ± 0.3 mm
Gaine selon UL AWM	20236 (80 °C / 30 V)
Halogène	Non
Isolation	TPE
Longueur de câble configurable	Non
Longueur du câble	8 m
Matériau de la gaine	PUR
Nombre de pôles	5
Plage de température, en mouvement	-10...80 °C
Plage de température, fixe	-40...80 °C
Rayon de courbure, min., fixe	5 x diamètre du câble
Rayon de courbure, mobile	10 x diamètre du câble
Résistance de soudage	Non
Réticulé par irradiation	Non
Section max. du conducteur (Impression/en ligne)	2 x 0,34 mm² + 2 x 0,22 mm²
Tropicalisé (résistant aux perles de soudure)	Non
Utilisation sur chaîne porte-câbles	Oui
Vitesse	180 m/s

Codage	Codage A
Couple de serrage	M12 : 0,8 - 1,2 Nm
Courant nominal	4 A
Cycles d'enfichage	≥ 100
Degré de pollution	3
Degré de protection	IP67
Filetage du raccordement	M12
LED	Non
Matériau de base du boîtier	PUR
Matériau de la bague filetée	Laiton, nickelé
Plage de températures du coffret	-25...+80 °C
ponté	Non
Surface du contact	doré
Tension nominale	125 V
Tenue d’isolation	10⁸ Ω

Tension nominale	125 V
Tenue d’isolation	10⁸ Ω

Prise de raccordement à gauche

M12, Codage A, IP67, Contact femelle, droit, Plastique, blindé

Prise de raccordement à droite

extrémité libre du conducteur

Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_153129)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1964690800)
Notification de modification produit	[287220](https://mdcop.weidmueller.com/mediadelivery/asset/900_287220) [287221](https://mdcop.weidmueller.com/mediadelivery/asset/900_287221)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Agréments	![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conforme
