SAIL-M12BW-8S1.5U
SAIL-M12BW-8S1.5U
Dibujo acotado
Angled socket
SAIL-M12BW-8S1.5U
Esquema de polos
Socket
SAIL-M12BW-8S1.5U
Esquema de conexiones

SAIL-M12BW-8S1.5U

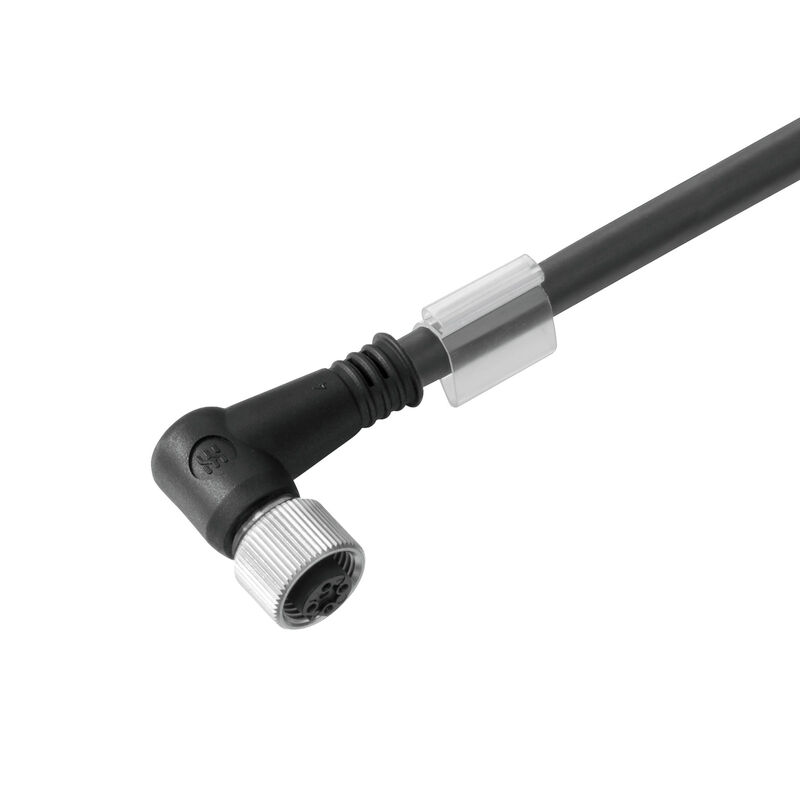

Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 8, 1.5 m, Conector hembra acodado, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

Cikkszám 1275470150
Download foglio dati Soporte técnico
Accesorios 6 Productos relacionados 5
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas generales Normas Conector izquierdo Conector derecho Imágenes del producto Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

Datos generales para pedido

Versión
Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 8, 1.5 m, Conector hembra acodado, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Código
1275470150
Tipo
SAIL-M12BW-8S1.5U
GTIN (EAN)
4050118066388
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
102 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bd63baef-8092-4596-90c7-5b4daa22710b

Datos técnicos del cable

Aceleración
5 m/s²
Aderquerschnitt (Print/Online)
0,25 (de 8 polos)/ 0,14 (de 12 polos)
Aislamiento
PP
Apantallado
Sí
Apto para cadena de arrastre
Sí
Bending cycles
1 millón
Codifica a colori
azul
rojo
blanco
marrón
verde
amarillo
gris
rosa
Color de revestimiento
negro
Configurable cable length
No
Halógenos
No
Hegesztési szikrákkal szembeni ellenállás
No
Irradiation crosslinked
No
Longitud de cable
1,5 m
Number of poles
8
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Poloměr ohybu, min., stacionární
5 x diámetro del cable
Radio de flexión mín., con movimiento
12 x diámetro del cable
Sección del conductor
0,25 mm²
Sheath material
PUR
Speed
100 m/s
Наружный диаметр
6.3 mm ± 0.2 mm
비틀림 저항
360 °/m
온도 범위, 고정
-40...80 °C
온도 범위, 이동
-25...80 °C
용접 비드 내성
No

Datos técnicos generales

calibre de llave
13 mm
Ciclos de enchufado
≥ 100
Codificación
Codificación A
Corriente nominal
2 A
Grado de polución
3
LED
No
Material capotas
PUR
Material del anillo roscado
laton, niquelado
Par de apriete
M12: 1.0 Nm
puenteado
No
Rango de temperatura caja
-40 … +85 ° C
Resistencia del aislamiento
108 Ω
Rosca de conexión
M12
Superficie de contacto
bañado en oro
Tensión nominal
30 V
Tipo de protección
IP65
IP66
IP67
atornillado
Versión
Conector hembra acodado

Propiedades eléctricas

Märkström
2 A (8 polos) / 1,5 A (12 polos)
Nominell spänning
30 V
Сопротивление изоляции
108 Ω

Normas generales

Conector norma
IEC 61076-2-101
N.º de certificado (cULus)
E307231

Normas

Conector norma
IEC 61076-2-101

Conector izquierdo

Clavija de conexión izquierda
M12, Con codificación A, IP67, contacto hembra, acodado 90°, Plástico, con apantallamiento

Conector derecho

Clavija de conexión derecha
extremo conductor libre

Imágenes del producto

Título de ilustración-06
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
