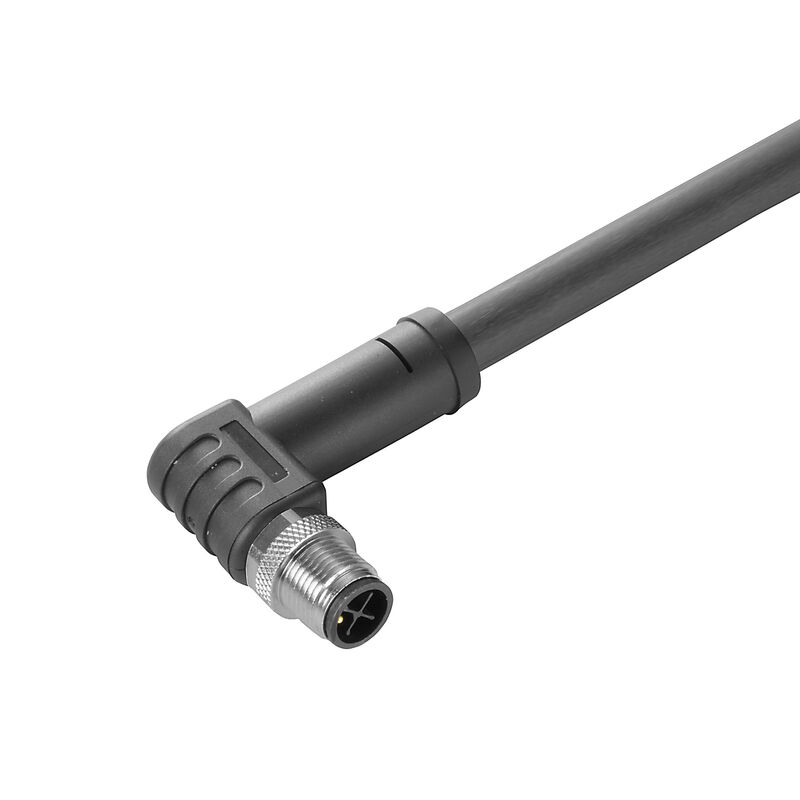

SAIL-M12W-S-1.5P
Cordon d'alimentation, Une extrémité sans connecteur, M12, Nombre de pôles : 4 (3 + PE), 1.5 m, Mâle, coudé, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence produit
2050260150
Propriétés
| Version | Cordon d'alimentation, Une extrémité sans connecteur, M12, Nombre de pôles : 4 (3 + PE), 1.5 m, Mâle, coudé, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non |
| Référence | 2050260150 |
| Type | SAIL-M12W-S-1.5P |
| GTIN (EAN) | 4050118441604 |
| Qté. | 1 Pièce |
| Poids net | 100 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| Accélération | 5 m/s² |
| Blindé | Non |
| Codage couleur |
gris
noir brun Vert/jaune |
| Couleur de la gaine | noir |
| Cycles de courbure | 10 Mio |
| Diamètre extérieur | 9.6 mm ± 0.3 mm |
| Fonction PE | Oui |
| Gaine selon UL AWM | 20234 (80 °C / 1000 V) |
| Halogène | Non |
| Isolation | PP |
| Longueur de câble configurable | Non |
| Longueur du câble | 1,5 m |
| Matériau de la gaine | PUR |
| Nombre de pôles | 4 (3 + PE) |
| Plage de température, en mouvement | -40...80 °C |
| Plage de température, fixe | -50...80 °C |
| Rayon de courbure, min., fixe | 4 x diamètre du câble |
| Rayon de courbure, mobile | 7,5 x diamètre du câble |
| Résistance de soudage | Non |
| Réticulé par irradiation | Non |
| Section du conducteur | 1,5 mm² |
| Tropicalisé (résistant aux perles de soudure) | Non |
| Utilisation sur chaîne porte-câbles | Oui |
| Vitesse | 5 m/s |
| Codage | S-coded |
| Couple de serrage | M12 : 0,8 - 1,2 Nm |
| Courant nominal | 12 A |
| Cycles d'enfichage | ≥ 100 |
| Degré de pollution | 3 |
| Degré de protection |
IP67
Vissé |
| Filetage du raccordement | M12 |
| LED | Non |
| Matériau de base du boîtier | PUR |
| Plage de températures du coffret | -40 … +85 ° C |
| Surface du contact | doré |
| Taille de clé | 13 mm |
| Tension nominale | 600 V |
| Tenue d’isolation | 108 Ω |
| Version | Mâle, coudé |
| Tension nominale | 600 V |
| Tenue d’isolation | 108 Ω |
| Norme de connecteur | IEC 61076-2-111 |
| Nº de certificat (cULus) | E310075 |
| Norme de connecteur | IEC 61076-2-111 |
| Prise de raccordement à gauche | M12, Codage S, IP67, Contact mâle, Coudé à 90°, Plastique, non blindé |
| Prise de raccordement à droite | extrémité libre du conducteur |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_107740) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2050260150) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E310075 |
