SAIL-M12WM12G-5B-1.5U
SAIL-M12WM12G-5B-1.5U
Rozměrový výkres
Male, angled
SAIL-M12WM12G-5B-1.5U
Detailní výkres
Straight socket
SAIL-M12WM12G-5B-1.5U
Schéma pólů
M12 = B-coded
SAIL-M12WM12G-5B-1.5U
Schéma pólů
M12 = B-coded
SAIL-M12WM12G-5B-1.5U
Schéma připojení

SAIL-M12WM12G-5B-1.5U

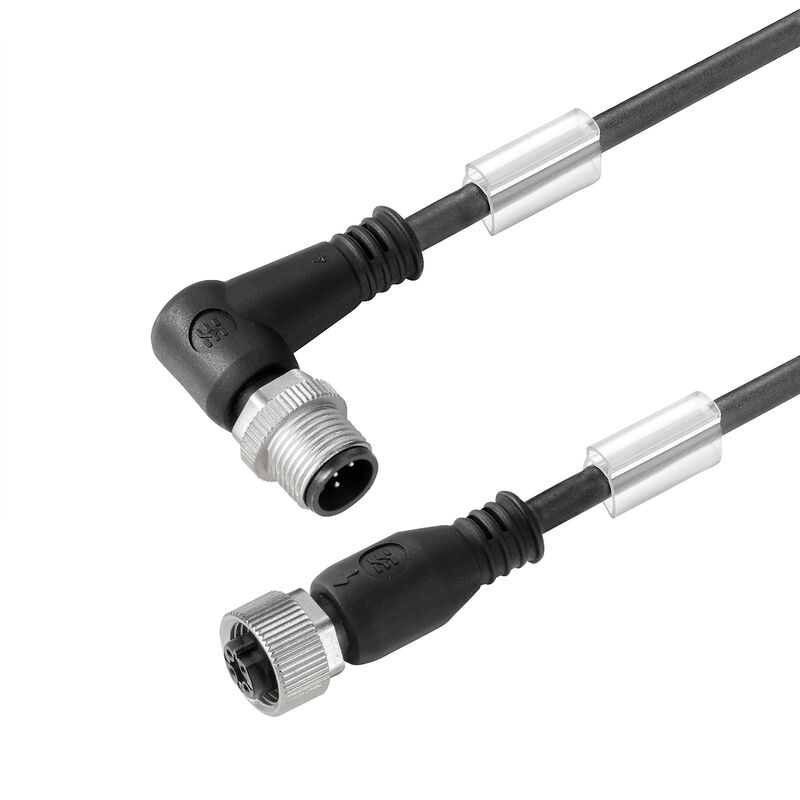

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 5, 1.5 m, pin, úhlový - objímka rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1057890150
Stáhnout datový list Dokumenty ke stažení Technická podpora
Příslušenství 7 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Všeobecné objednací údaje

Version
Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 5, 1.5 m, pin, úhlový - objímka rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Référence
1057890150
Tipo
SAIL-M12WM12G-5B-1.5U
GTIN (EAN)
4032248798544
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
80 g

Shoda produktu s prostředím

Statut de conformité RoHS
V souladu s výjimkou
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barva opláštění
černá (podobná odstínu RAL 9005)
Bending cycles at torsion
> 5 Mio.
Bez LABS
Ano
Colour coding
hnědá
bílá
modrá
černá
šedá
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Cykly ohybu
12 mil.
Délka kabelu
1,5 m
Halogen
Ne
Hydrolysis and microbe resistant
Ano
Irradiation crosslinked
Ne
Izolace
PP
Konfigurovatelná délka kabelu
Ano
Length of torsion
1 m
Materiál pláště
PUR
Number of poles
5
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči olejům
Yes
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
4.7 mm ± 0.15 mm
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5 *průměr
Počet vodičů
5
Průřez jádra
0,34 mm²
Resistant to welding beads
Ne
Rychlost
3,33 m/s
Stíněný
Ne
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Vhodné pro nosiče kabelů
Ano
Welding spark resistance
Ne
Zrychlení
5 m/s²

Všeobecné technické údaje

Codage
B-kódování
Csatlakozási menet
M12 / M12
Insulation resistance
108 Ω
jumpered
Ne
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Nominal voltage
60 V
Odolnost proti otřesům a vibracím podle
Oddíl B
Pollution severity
3
Rozsah teplot krytu
-25…+85 °C
Skyddsklass
IP 65
IP66
IP67
IP68
IP69
přišroubované
Stickcykler
≥ 100
Superficie dei contatti
Pozlacené
Utahovací moment
M12: 0,8 - 1,2 Nm
Version
pin, úhlový - objímka rovná
Znamionowe natężenie prądu
4 A
Размер под ключ
12 mm
하우징 기본 재질
PUR

Elektrické vlastnosti

Insulation resistance
108 Ω
Nominal voltage
60 V

Obecné standardy

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E307231

Standardy

Odolnost proti otřesům a vibracím podle
Oddíl B
Standardní konektor
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, B-kódování, IP69, Kontakt samec, S úhlem 90°, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
M12, B-kódování, IP69, Kontakt samice, přímý, Plast, nestíněné

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
