SAIL-M12WM8W-4-10U
SAIL-M12WM8W-4-10U
Profilritning
Male, angled
SAIL-M12WM8W-4-10U
Profilritning
Angled socket
SAIL-M12WM8W-4-10U
Polschema
M12 = A-coded
SAIL-M12WM8W-4-10U
Polschema
Socket
SAIL-M12WM8W-4-10U
Kopplingsbild

SAIL-M12WM8W-4-10U

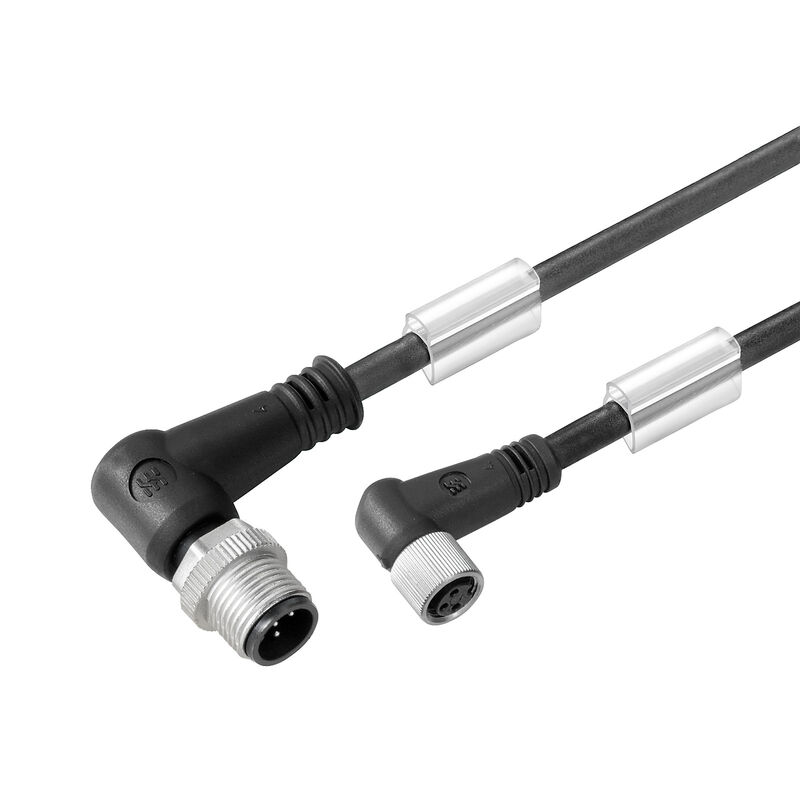

Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M8, Antal poler : 4, 10 m, stift, 90° – honkontakt 90°, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1906341000
Ladda ner datablad Nedladdningar av produkter Teknisk support
Tillbehör 7 Använda produkter 4
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Technical specifications for cable General technical data Electrical properties Allmänna standarder Normes Kontakt vänster Kontakt höger Produktillustrationer Klassificeringar

Godkännanden

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Ausfuehrung
Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M8, Antal poler : 4, 10 m, stift, 90° – honkontakt 90°, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Best.-Nr.
1906341000
Art
SAIL-M12WM8W-4-10U
GTIN (EAN)
4032248529247
Förp.
1 items

Mått och vikter

Nettovikt
232,32 g

Miljööverenstämmelse för produkt

RoHS-Konformitätsstatus
Kompatibel med undantag
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Ader nach UL AWM style
10493 (80 °C / 300 V)
Aderquerschnitt
0,25 mm²
Anzahl der Adern
4
Außendurchmesser
4.4 mm ± 0.2 mm
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x cable diameter
Biegeradius, min., fest verlegt
5 x cable diameter
Biegezyklen
12 millions
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Farbcodierung
Barna
Fehér
Kék
Fekete
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Geschirmt
아니요
Geschwindigkeit
3,33 m/s
Halogene
아니요
Hydrolyse- und mikrobenbeständig
예
Isolation
PP
Kabellänge
10 m
Konfigurierbare Kabellänge
Nie
LABS-frei
Tak
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
черный
Mantelmaterial
Полиуретан
Polzahl
4
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
Nej
Schweißperlenfest
Nej
Strahlenvernetzt
Nej
Temperaturbereich, bewegt
-25...80 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Ölbeständigkeit
motsvarande IEC 60811:404

General technical data

Anschlussgewinde
M12 / M8
Anzugsdrehmoment
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm
Ausführung
macho, 90° - hembra 90°
Codierung
M12 = codage A / M8 = aucun
gebrückt
No
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
pozłacany
LED
Nie
Material Gewindering
Brass, nickel-plated
Diecast zinc
Nennspannung
30 V
Nennstrom
4 A
Schutzart
IP65
IP66
IP67
IP68
i åtdraget tillstånd
IP69
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Electrical properties

Isolationswiderstand
108 Ω
Nennspannung
30 V

Allmänna standarder

Steckverbinder Norm
IEC 61076-2-101
IEC 61076-2-104

Normes

Connector standard
CEI 61076-2-101
IEC 61076-2-104

Kontakt vänster

Stecker links
M12, A-kodad, IP69, hankontakt, vinklad 90°, Plast, oskärmad

Kontakt höger

Stecker rechts
M8, IP69, honkontakt, vinklad 90°, Plast, LED, oskärmad

Produktillustrationer

Överskrift för figur 08
Det idealiska verktyget: Screwty ® med momentfunktion
Bildtext-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
