SAIL-M8GM8W-3L1.5U
SAIL-M8GM8W-3L1.5U
Dessin coté
Male, straight
SAIL-M8GM8W-3L1.5U
Dessin coté
Angled socket
SAIL-M8GM8W-3L1.5U
Schéma des pôles
Male
SAIL-M8GM8W-3L1.5U
Schéma des pôles
Socket
SAIL-M8GM8W-3L1.5U
Schéma
SAIL-M8GM8W-3L1.5U
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8W-3L1.5U

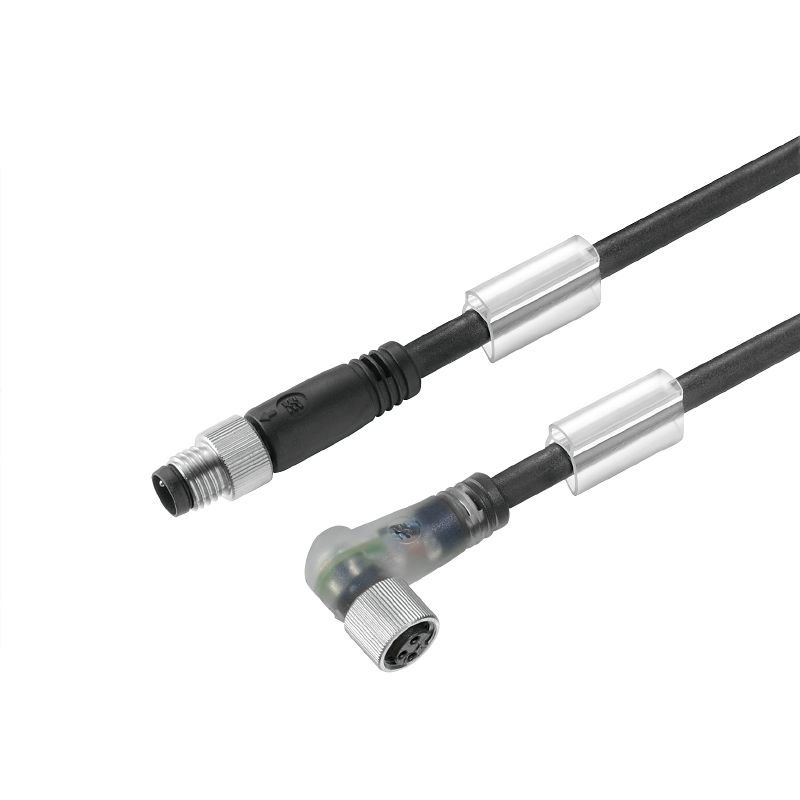

Câble capteurs/actionneurs, Câble de raccordement, M8 / M8, Nombre de pôles : 3, 1.5 m, mâle, droit - douille enfichable, 90°, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1877250150
Fiche technique Téléchargements de produits Soutien à l'ingénierie
Accessoires 6 Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Normes Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Informations générales de commande

Version
Câble capteurs/actionneurs, Câble de raccordement, M8 / M8, Nombre de pôles : 3, 1.5 m, mâle, droit - douille enfichable, 90°, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non
Référence
1877250150
Type
SAIL-M8GM8W-3L1.5U
GTIN (EAN)
4032248529636
Qté.
1  Pièce

Dimensions et poids

Diamètre
3,6  mm
Poids net
38,72  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Accélération
5  m/s²
Blindé
Non
Codage couleur
brun
bleu
noir
Couleur de la gaine
noir (similaire à RAL 9005)
Cycles de courbure
5 Mio
Cycles de courbure à la torsion
> 5 Mio.
Diamètre extérieur
3.6 mm + 0.15 mm
Fil de continuité intégré
Non
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
Non
Isolation
PP
Longueur de câble configurable
Non
Longueur de la courbure
1  m
Longueur du câble
1,5  m
Matériau de la gaine
PUR
Nombre de pôles
3
Plage de température, en mouvement
-25...60 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
5 x diamètre du câble
Rayon de courbure, mobile
10 x diamètre du câble
Résistance de soudage
Non
Résistance à la flamme
selon CEI 60332-2-2
In accordance with UL1581 UL / CUL FT2
Résistance à la torsion
180  °/m
Résistant à l'hydrolyse et aux microbes
Oui
Réticulé par irradiation
Non
Section du conducteur
0,25  mm²
Tenue aux huiles
Oui
Tropicalisé (résistant aux perles de soudure)
Non
Utilisation sur chaîne porte-câbles
Oui
Vitesse
3,33  m/s
Âme selon UL AWM
10493 (80 °C / 300 V)

Caractéristiques techniques générales

Codage
Codage A
Couple de serrage
M8 : 0,5 - 0,6 Nm
Courant nominal
4  A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP65
IP66
IP67
IP68
Vissé
Filetage du raccordement
M8 / M8
LED
Oui
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Laiton, nickelé
Plage de températures du coffret
-25...+85 °C
ponté
Non
Résistance d'isolation
108 Ω
Surface du contact
doré
Tension nominale
24  V
Version
mâle, droit - douille enfichable, 90°

Propriétés électriques

Résistance d'isolation
108 Ω
Tension nominale
24  V

Normes générales

Norme de connecteur
IEC 61076-2-104
Nº de certificat (cULus)
E307231

Normes

Norme de connecteur
IEC 61076-2-104

Mâle gauche

Prise de raccordement à gauche
M8, IP69, Contact mâle, droit, Plastique, non blindé

Mâle droite

Prise de raccordement à droite
M8, IP69, Contact femelle, Coudé à 90°, Plastique, LED, non blindé

Classifications

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
