Propriétés
| Version | Bloc de jonction traversant, Raccordement vissé, brun, 2.5 mm², 24 A, 800 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35, V-2, PA 66, 100 °C |
| Référence | 2566520000 |

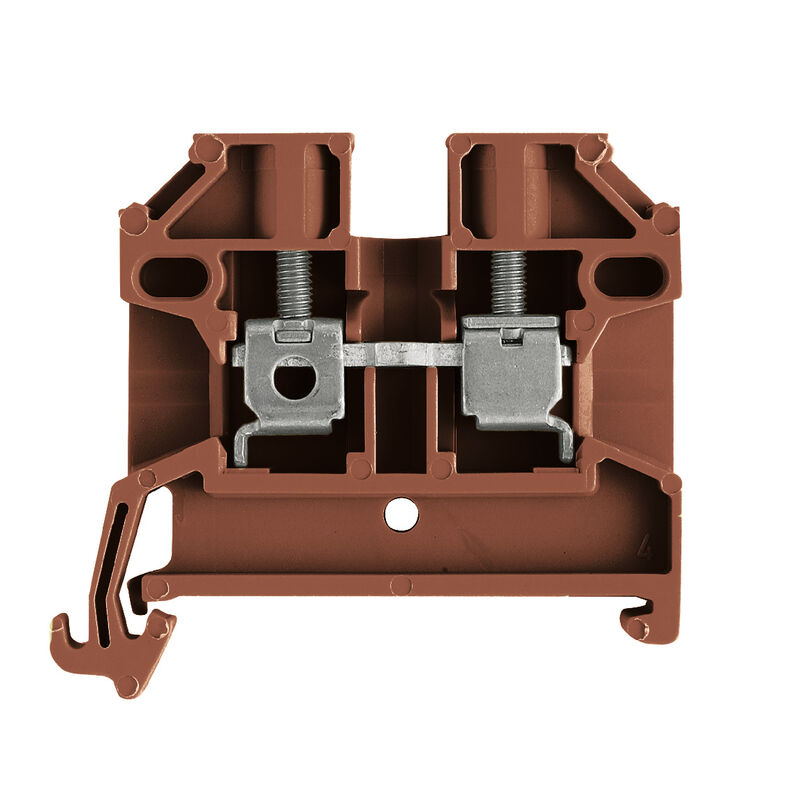

| Type | SAK 2.5/35 BR |
| GTIN (EAN) | 4050118576283 |
| Qté. | 100 Pièce |
| Produit de remplacement | [1037710000](~/p/1037710000) |
| Profondeur | 40 mm |
| Profondeur (pouces) | 1,575 inch |
| Hauteur | 44,5 mm |
| Hauteur (pouces) | 1,752 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 6,33 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 100 °C |
| Statut de conformité RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | PA 66 |
| Couleur | brun |
| Classe d'inflammabilité selon UL 94 | V-2 |
| Certificat Nº (ATEX) | TUEV18ATEX8207U |
| Certificat Nº (IECEX) | IECEXTUR18.0017U |
| Tension max. (ATEX) | 690 V |
| Courant (ATEX) | 24 A |
| Section max. du conducteur (ATEX) | 6 mm² |
| Tension max. (IECEX) | 690 V |
| Courant (IECEX) | 24 A |
| Section max. du conducteur (IECEX) | 6 mm² |
| Flasque de fermeture nécessaire | Oui |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Etages internes pontés | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Nombre de raccordements | 2 |
| Section de raccordement du conducteur, rigide, max. | 6 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section nominale | 2,5 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 24 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Puissance dissipée conformément à CEI 60947-7-x | 0,77 W |
| Degré de pollution | 3 |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_188860)
[CFAT SAK 2.5/35](https://mdcop.weidmueller.com/mediadelivery/asset/900_207083) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253945) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89281) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207097) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207098) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Notification de modification produit | [20210308 Technical Change SAK PA 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_200384) |
| Documentation utilisateur | [NTI SAK 2.5/35](https://mdcop.weidmueller.com/mediadelivery/asset/900_207100) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Agréments |     |
| ROHS | Conforme |
