SAKB 10 C

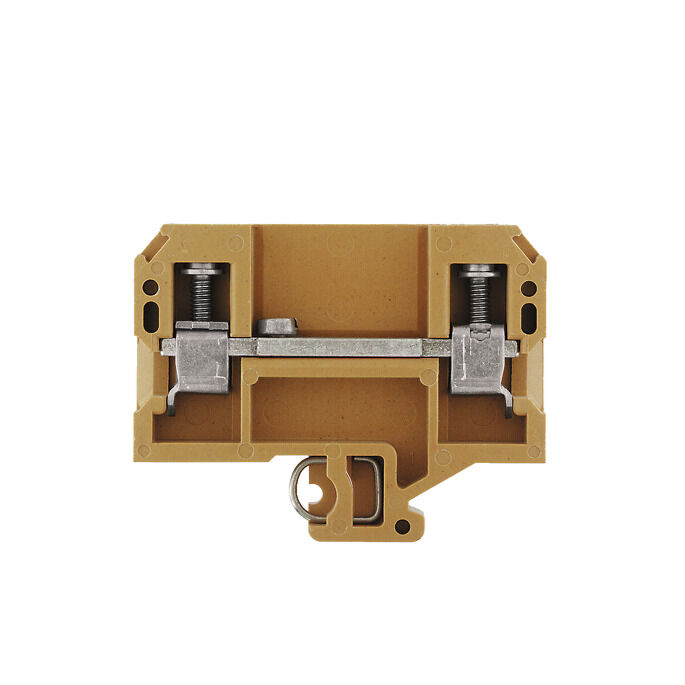

Illustration du produit

SAKB 10 C

Ce produit n’est plus disponible.

Produit de remplacement: 2868370000

Bloc de jonction traversant, Raccordement vissé, Jaune moyen, 10 mm², 57 A, 500 V, Nombre de raccordements: 2

Référence produit 0259920000
Fiche technique Product documentation Engineering support
Accessoires 19 Autres produits de la même gamme 1068
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Généralités Caractéristiques nominales Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Version
Bloc de jonction traversant, Raccordement vissé, Jaune moyen, 10 mm², 57 A, 500 V, Nombre de raccordements: 2
Référence
0259920000
Type
SAKB 10 C
GTIN (EAN)
4008190154882
Qté.
50 Pièce
Statut de livraison
Supprimé
Dernière date de commande
/Date(1703977200000)/
Produit de remplacement
[2868370000](~/p/2868370000)

Dimensions et poids

Profondeur
52,5 mm
Profondeur (pouces)
2,067 inch
Hauteur
65 mm
Hauteur (pouces)
2,559 inch
Largeur
10 mm
Largeur (pouces)
0,394 inch
Poids net
40,3 g

Températures

Température de stockage
-25 °C...55 °C
Température ambiante
-5 °C…40 °C
Température d'utilisation continue, min.
-60 °C
Température d'utilisation continue, max.
130 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Matériau de base
KrG
Couleur
Jaune moyen
Classe d'inflammabilité selon UL 94
V-0
5VA

Caractéristiques du système

Version
Raccordement vissé
pour connexion transversale à visser
libre d'un côté
Flasque de fermeture nécessaire
Oui
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
2
Nombre de potentiels par étage
1
Etages internes pontés
Non
Raccordement PE
Non
Barrette de liaison équipée
TS 32
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Type de montage
monté

Raccordement (raccordement nominal)

Diamètre du câble (raccordement nominal), max.
10 mm²
Diamètre du câble (raccordement nominal), min.
0,5 mm²
Longueur de dénudage
12 mm
Nombre de raccordements
2
Section de raccordement du conducteur, AWG, max.
AWG 6
Section de raccordement du conducteur, AWG, min.
AWG 16
Type de raccordement
Raccordement vissé

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
12400-185
Courant gr. c (CSA)
60 A
Courant gr. D (CSA)
5 A
Section max. du conducteur (CSA)
6 AWG
Section min. du conducteur (CSA)
14 mm²
Tension Gr C (CSA)
600 V
Tension Gr D (CSA)
600 V

Généralités

Barrette de liaison équipée
TS 32
Section de raccordement du conducteur, AWG, max.
AWG 6
Section de raccordement du conducteur, AWG, min.
AWG 16

Caractéristiques nominales

Section nominale
10 mm²
Tension nominale
500 V
Tension nominale DC
500 V
Courant nominal
57 A
Résistance de contact
0,56 mΩ
Puissance dissipée (IEC 60947-7-x)
1,82 W

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
