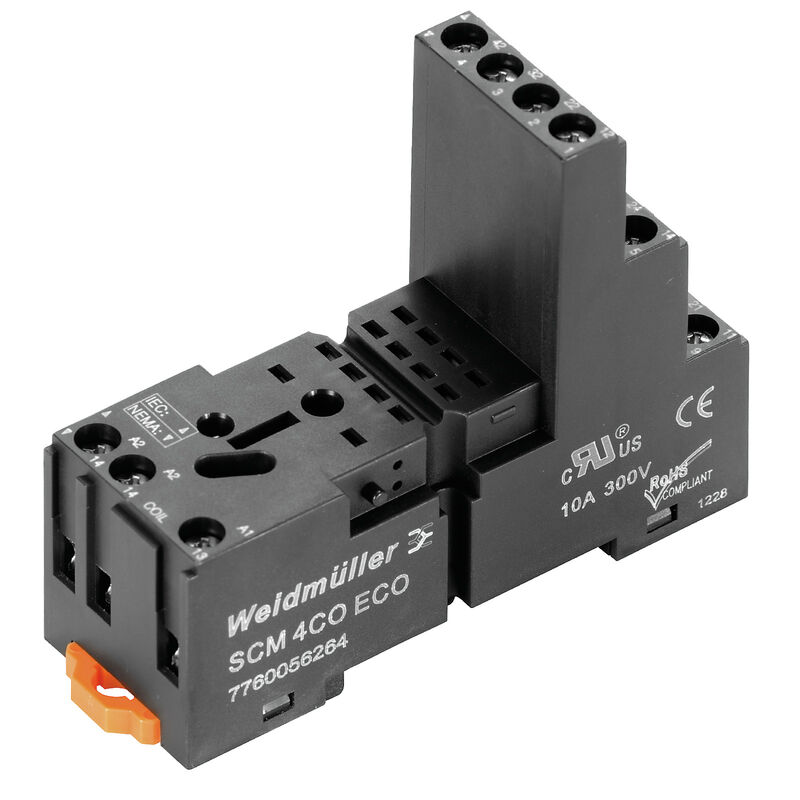

SCM 4CO ECO
D-SERIES DRM, Socle relais, Nombre des contacts: 4, Inverseur, Courant permanent: 6 A, Raccordement vissé
Référence produit
7760056264
Propriétés
| Version | D-SERIES DRM, Socle relais, Nombre des contacts: 4, Inverseur, Courant permanent: 6 A, Raccordement vissé |
| Référence | 7760056264 |
| Type | SCM 4CO ECO |
| GTIN (EAN) | 6944169662973 |
| Qté. | 10 Pièce |

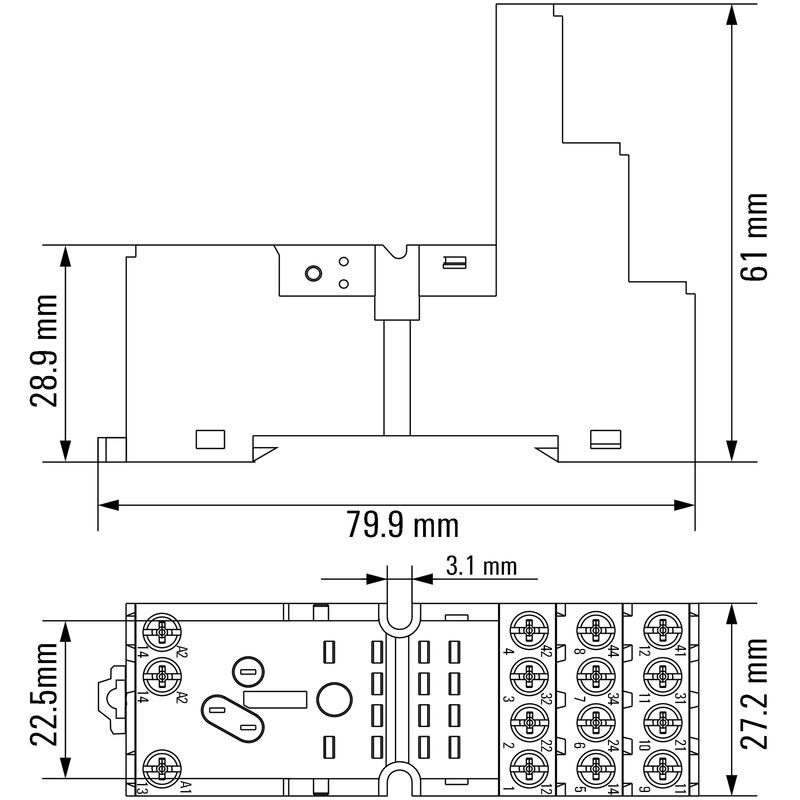

| Profondeur | 61 mm |
| Profondeur (pouces) | 2,402 inch |
| Hauteur | 79,9 mm |
| Hauteur (pouces) | 3,146 inch |
| Largeur | 27,2 mm |
| Largeur (pouces) | 1,071 inch |
| Poids net | 67,6 g |
| Température de stockage | -40 °C...70 °C |
| Température de fonctionnement | -40 °C...70 °C |
| Humidité | 35...85 % humidité rel., sans condensation |
| REACH SVHC | / |
| Certificat Nº (cURus) | E312083 |
| Tension de commutation nominale | 250 V AC |
| Courant permanent | 6 A |
| Tension de commutation AC, max. | 250 V |

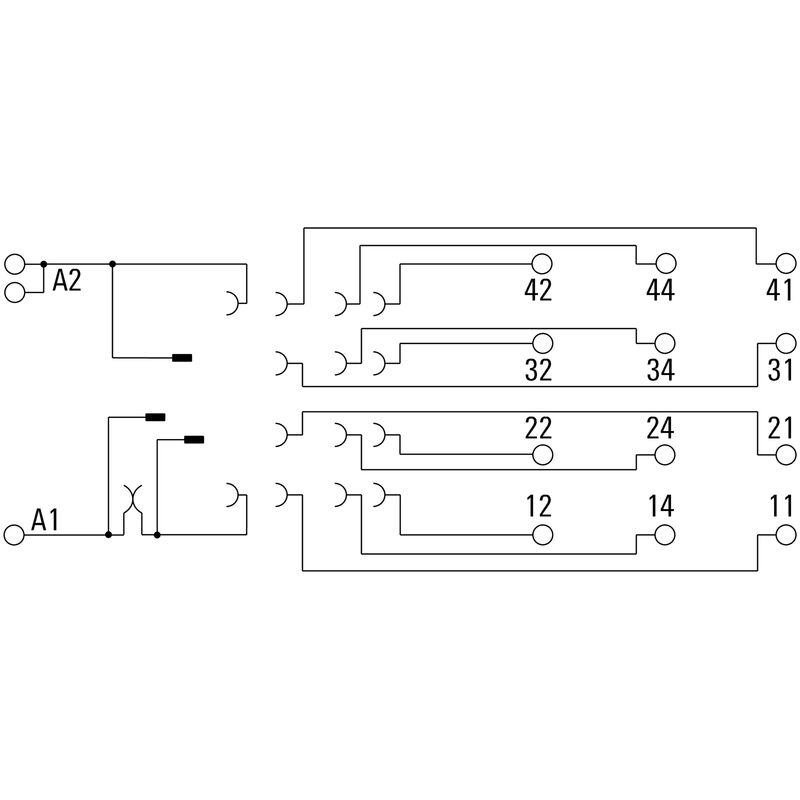

| Type de contact | 4 Inverseur |
| Rail | TS 35 |
| Couleur | noir |
| Composant de classe d'inflammabilité UL94 |
|
| Tension nominale | 250 V |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | C |

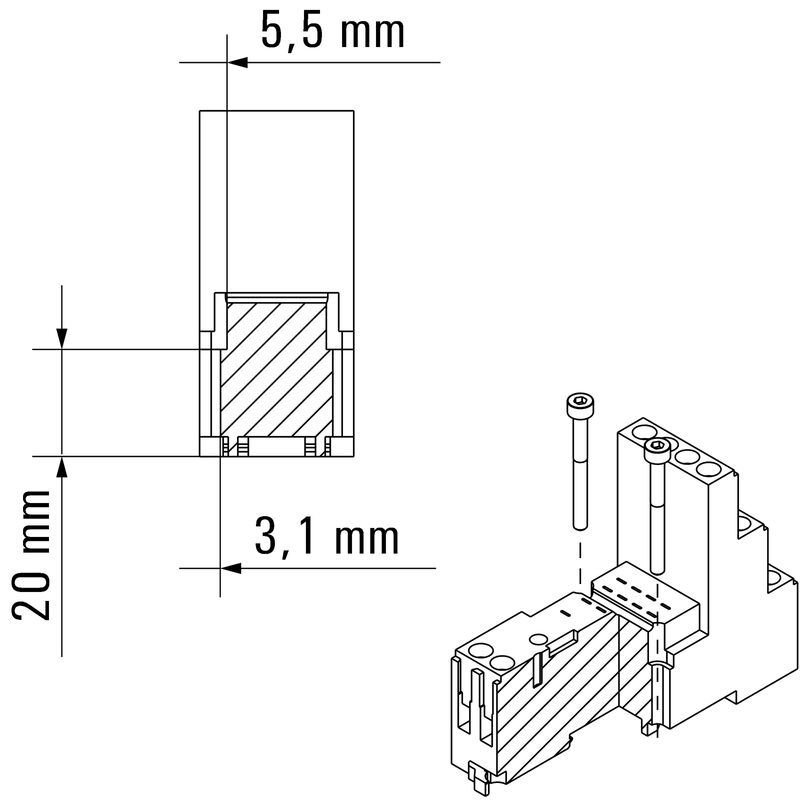

| Lignes d'air et de fuite côté commande - côté charge | ≥ 5,5 mm |
| Rigidité de tension côté commande - côté charge | 4 kVeff / 1 min |
| Rigidité diélectrique des contacts voisins | 4 kVeff / 1 min |
| Rigidité diélectrique des contacts ouverts | 1 kVeff / 1 min |
| Tension de tenue au choc | 4,8 kV (1,2/50 µs) |
| Degré de protection | IP20 |
| Certificat Nº (cURus) | E312083 |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 7 mm |
| Couple de serrage, min. | 0,5 Nm |
| Couple de serrage, max. | 0,8 Nm |
| Plage de serrage, min. | 0,5 mm² |
| Plage de serrage, max. | 2,5 mm² |
| Section de raccordement du conducteur, min. | 0,5 mm² |
| Section de raccordement du conducteur, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, max. | 1,5 mm² |
| Dimension de la lame | Taille PH1 |
| Agrément/Certificat/Document de conformité | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35352) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54887) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056264) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056264) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=7760056264&norm=0) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E312083 |
