SDI 2CO ECO
Illustration du produit
SDI 2CO ECO
Schéma
SDI 2CO ECO

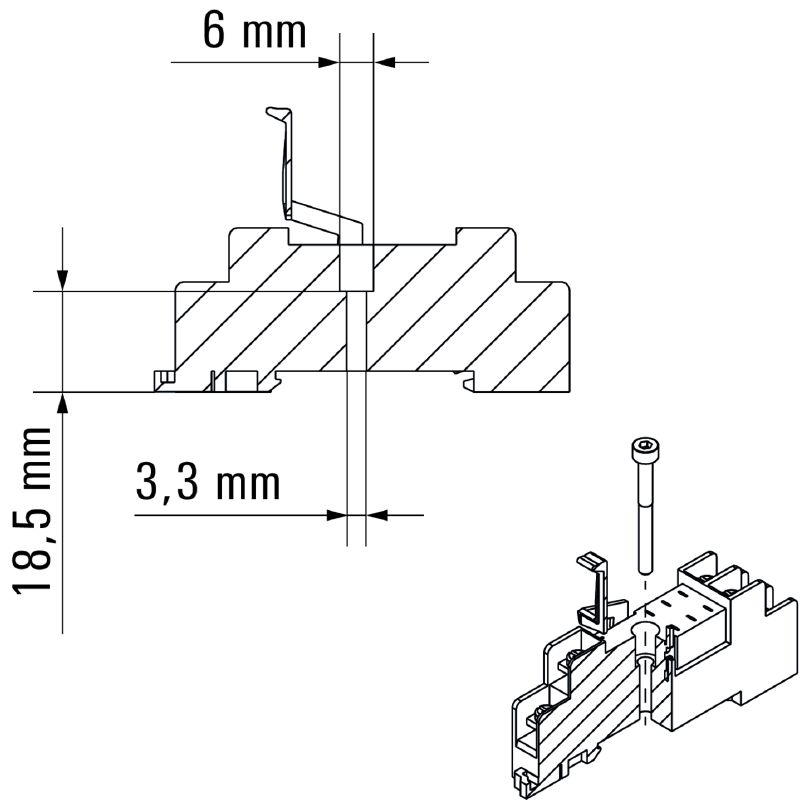

Dimensional drawing
SDI 2CO ECO
Dimensional drawing

SDI 2CO ECO

D-SERIES DRI, Socle relais, Nombre des contacts: 2, Inverseur, Courant permanent: 8 A, Raccordement vissé

Référence produit 7760056347
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 7 Est un accessoire de 25 Est la pièce opposée de 25 Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Côté charge Caractéristiques générales Coordination de l'isolation Caractéristiques de raccordement Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conforme

Informations générales de commande

Version
D-SERIES DRI, Socle relais, Nombre des contacts: 2, Inverseur, Courant permanent: 8 A, Raccordement vissé
Référence
7760056347
Type
SDI 2CO ECO
GTIN (EAN)
6944169739941
Qté.
10 Pièce

Dimensions et poids

Profondeur
29,2 mm
Profondeur (pouces)
1,15 inch
Hauteur
73,3 mm
Hauteur (pouces)
2,886 inch
Largeur
15,8 mm
Largeur (pouces)
0,622 inch
Poids net
23 g

Températures

Température de stockage
-40 °C...85 °C
Température ambiante
-40 °C…70 °C
Humidité
35...85 % humidité rel., sans condensation

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Côté charge

Tension de commutation nominale
300 V AC
Courant permanent
8 A
Tension de commutation AC, max.
300 V
Type de contact
2 Inverseur

Caractéristiques générales

Version
conception plate
Barrette de liaison équipée
TS 35
Couleur
noir
Composant de classe d'inflammabilité UL94
  • Composante .:
    Boîtier
  • Classe d'inflammabilité UL94 .:
    V-2
  • Composante .:
    Pied de montage
  • Classe d'inflammabilité UL94 .:
    HB
  • Composante .:
    Clip de maintien
  • Classe d'inflammabilité UL94 .:
    HB

Coordination de l'isolation

Tension nominale
250 V
Degré de pollution
2
Catégorie de surtension
III
Groupe de matériaux isolants
IIIb
Lignes d'air et de fuite côté commande - côté charge
≥ 3 mm
Rigidité de tension côté commande - côté charge
4 kVeff / 1 min.
Rigidité diélectrique des contacts voisins
2,5 KVeff / 1 min.
Tension de tenue au choc
4,8 kV (1,2/50 µs)
Degré de protection
IP10

Caractéristiques de raccordement

Technique de raccordement de conducteurs
Raccordement vissé
Longueur de dénudage, raccordement nominal
8 mm
Couple de serrage, min.
0,5 Nm
Couple de serrage, max.
0,8 Nm
Sections de raccordement, raccordement nominal
1,5 mm²
Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
2,5 mm²
Section de raccordement du conducteur, min.
0,5 mm²
Section de raccordement du conducteur, max.
2,5 mm²
Section de raccordement du conducteur, souple, min.
0,5 mm²
Section de raccordement du conducteur, souple, max.
2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
1,5 mm²
Raccordement des conducteurs
Cosse oeillet M3 (isolée)
Dimension de la lame
Taille PH1

Note importante

Informations sur le produit
Pour cette prise, une connexion transversale n'est pas disponible.
