Propriétés
| Version | Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 2 |
| Référence | 2983270000 |

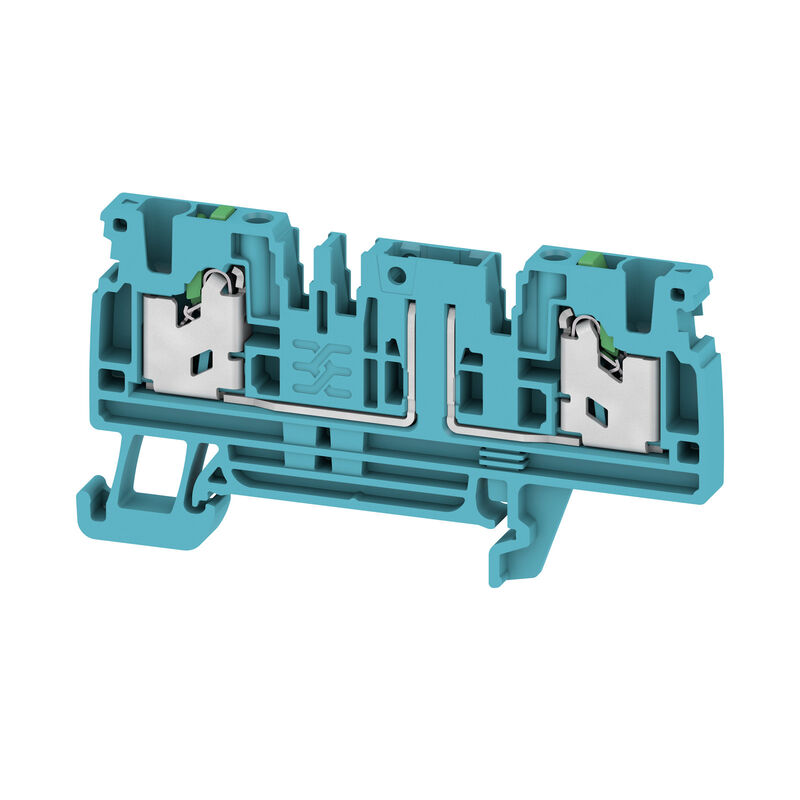

| Type | SDT 2.5 2C W/O DTLV BL |
| GTIN (EAN) | 4099986838550 |
| Qté. | 50 Pièce |
| Profondeur | 36,5 mm |
| Profondeur (pouces) | 1,437 inch |
| Hauteur | 77,5 mm |
| Hauteur (pouces) | 3,051 inch |
| Largeur | 5,1 mm |
| Largeur (pouces) | 0,201 inch |
| Poids net | 10,259 g |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Matériau | Wemid |
| Couleur | bleu |
| Éléments d'actionnement de couleurs | vert |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Flasque de fermeture nécessaire | Oui |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | droite |
| enclipsable | Oui |
| Type de fixation | monté |
| Type de montage | TS 35 |
| Calibre selon 60 947-1 | A3 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 10 mm |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 2,5 mm² |
| Plage de serrage, min. | 0,34 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 22 |
| Section de raccordement du conducteur, AWG, min. | AWG 14 |
| Section de raccordement du conducteur, rigide, max. | 2,5 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,34 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,34 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 2,5 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | en haut |
| Type de raccordement | SNAP IN |
| Normes | DIN EN 60947-7-1 |
| Section de raccordement du conducteur, AWG, max. | AWG 22 |
| Section de raccordement du conducteur, AWG, min. | AWG 14 |
| Section nominale | 2,5 mm² |
| Tension nominale DC | 500 V |
| Courant nominal | 20 A |
| Courant avec conducteur max. | 20 A |
| Normes | DIN EN 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Tension de choc nominale | 6 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 77 mW |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318375) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-07 |
| ECLASS 14.0 | 27-25-01-07 |
