SL 7.62IT/04/90MSF4 3.2SN BK BX

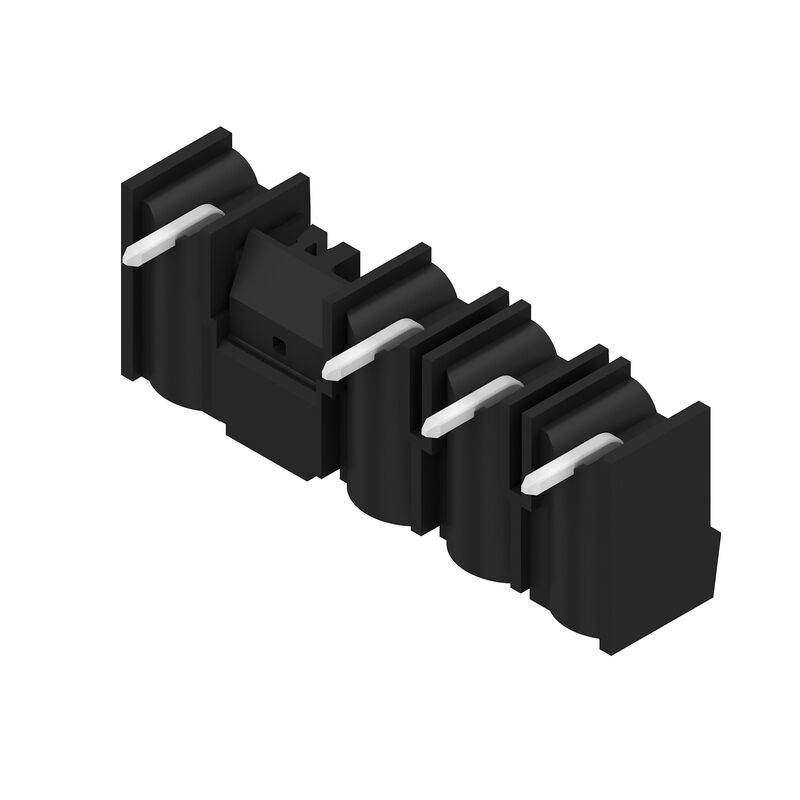

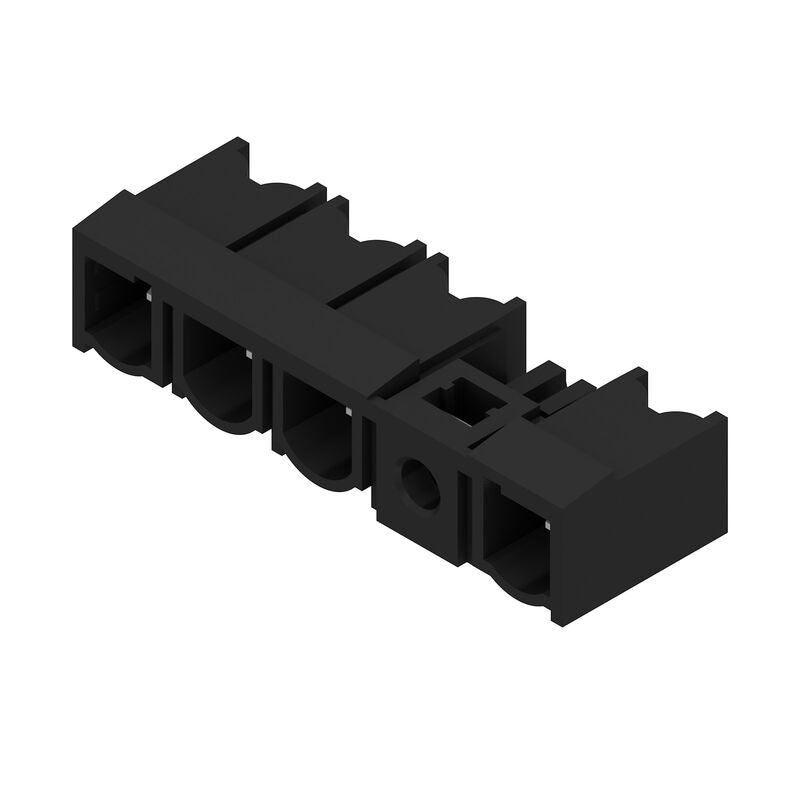

Connecteur pour circuit imprimé, Connecteur mâle, fermé latéralement / bride vissée centrale, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 4, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Référence produit
2629620000
Propriétés
| Version | Connecteur pour circuit imprimé, Connecteur mâle, fermé latéralement / bride vissée centrale, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 4, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte |
| Référence | 2629620000 |
| Type | SL 7.62IT/04/90MSF4 3.2SN BK BX |
| GTIN (EAN) | 4050118893748 |
| Qté. | 48 Pièce |
| Indices de produit |
IEC: 630 V UL: |
| Emballage | Boîte |
| Profondeur | 12,65 mm |
| Profondeur (pouces) | 0,498 inch |
| Hauteur | 11,6 mm |
| Hauteur (pouces) | 0,457 inch |
| Largeur | 37,48 mm |
| Largeur (pouces) | 1,476 inch |
| Poids net | 3,19 g |
| REACH SVHC | / |
| Famille de produits | OMNIMATE Power - série BL/SL 7.62IT |
| Type de raccordement | Raccordement sur platine |
| Montage sur le circuit imprimé | Raccordement soudé THT |

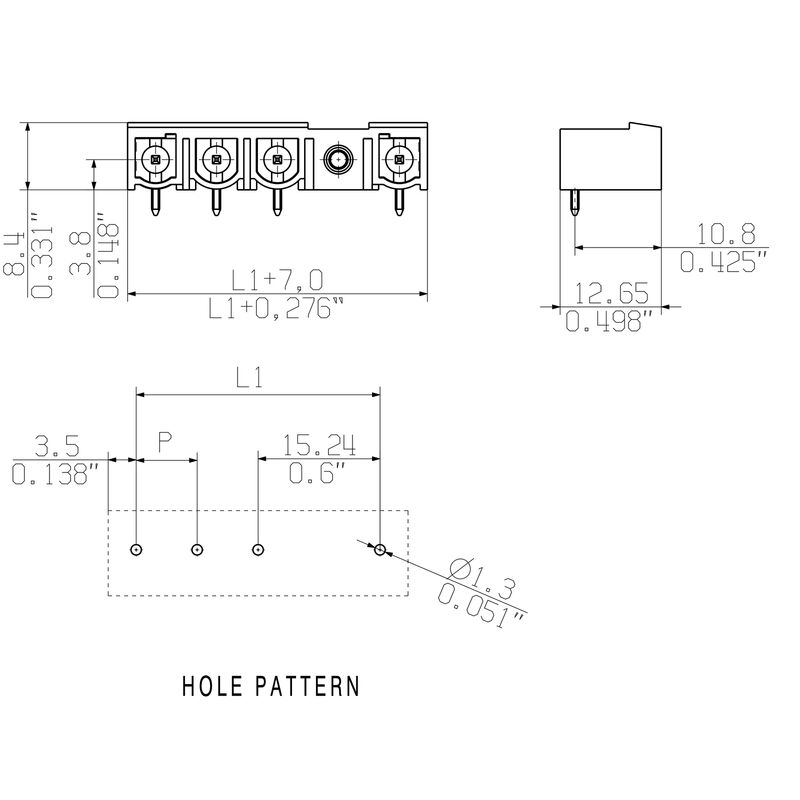

| Pas en mm (P) | 7,62 mm |
| Pas en pouces (P) | 0,3 " |
| Angle de sortie | 90° |
| Nombre de pôles | 4 |
| Nombre de picots par pôle | 1 |
| Longueur du picot à souder (l) | 3,2 mm |
| Dimensions du picot à souder | 1,0 x 1,0 mm |
| Dimension du picot à souder = tolérance d | +0,01 / -0,03 mm |
| Diamètre du trou d'implantation (D) | 1,4 mm |
| Tolérance du diamètre du trou d'implantation (D) | + 0,1 mm |
| L1 en mm | 30,48 mm |
| L1 en pouce | 1,2 " |
| Nombre de séries | 1 |
| Nombre de pôles | 1 |
| Degré de protection | IP20 en condition installée |
| Couple de serrage pour bride vissée, min. | 0,15 Nm |
| Couple de serrage pour bride vissée, max. | 0,25 Nm |
| Cycles d'enfichage | 25 |
| Matériau isolant | PBT GF |
| Couleur | noir |
| Tableau des couleurs (similaire) | RAL 9011 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | étamé |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -50 °C |
| Température de fonctionnement , max. | 100 °C |
| Plage de température montage, min. | -25 °C |
| Plage de température montage, max. | 100 °C |
| Courant nominal, nombre de pôles max. (Tu = 20 °C) | 26 A |
| Courant nominal, nombre de pôles min. (Tu = 40 °C) | 25 A |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 630 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 500 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 6 000 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 6 kV |
| Espace libre, min. | 6,5 mm |
| Ligne de fuite, min. | 8,1 mm |
| Ligne de fuite, min. | 11,2 mm |
| Ligne d’air, min. | 6,5 mm |
| Emballage | Boîte |
| Longueur VPE | 338 mm |
| Largeur VPE | 130 mm |
| Hauteur VPE | 20 mm |
| Conformité IPC | Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande. |
| Remarques |
• Autres variantes sur demande • Surfaces de contact dorées sur demande • Courant nominal par rapport à la section nominale et au Nb min. de pôles. • Sur le schéma, P = pas • Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables. • Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement • Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
