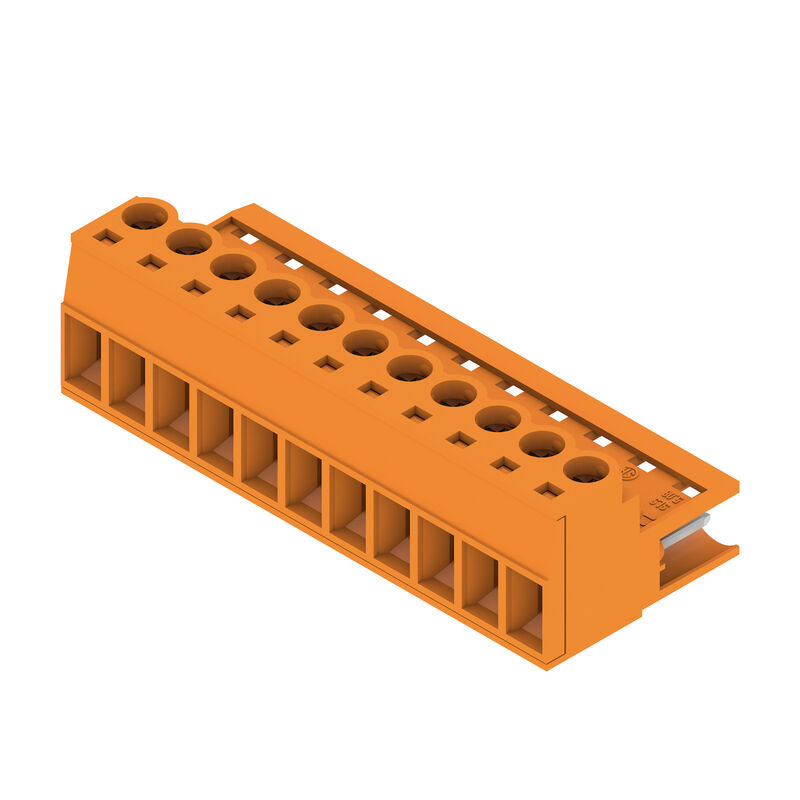

SLS 5.08/11/180 SN OR BX
Product image

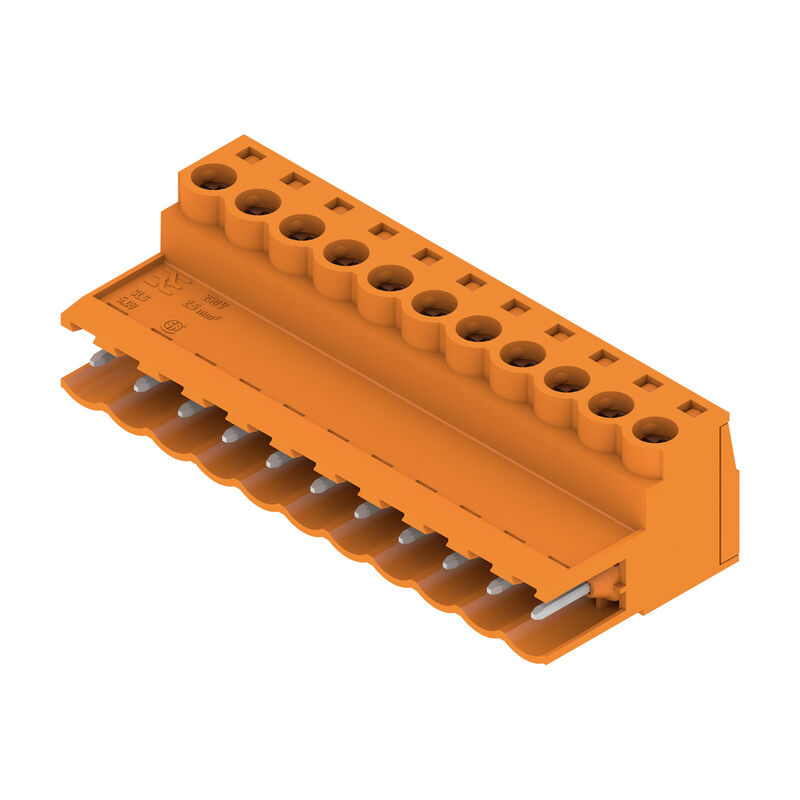

SLS 5.08/11/180 SN OR BX
Product image
SLS 5.08/11/180 SN OR BX
Dimensional drawing
SLS 5.08/11/180 SN OR BX
Graph
SLS 5.08/11/180 SN OR BX
Graph
SLS 5.08/11/180 SN OR BX
Graph

SLS 5.08/11/180 SN OR BX

NYÁK dugaszoló csatlakozó, dugasz, 5.08 mm, Pólusszám: 11, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 3.31 mm², Doboz

Cikkszám 1627180000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 4 A következő ellendarabja 15 Kapcsolódó termékek 18
Approvals Általános rendelési adatok Mått och vikter Termékek környezetvédelmi megfelelősége System Parameters Material data Csatlakoztatható vezetékek Märkdata enligt IEC Rated data acc. to CSA UL 1059 névleges adatok Packing Típusvizsgálatok Fontos megjegyzés Besorolások

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, dugasz, 5.08 mm, Pólusszám: 11, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 3.31 mm², Doboz
Order No.
1627180000
Type
SLS 5.08/11/180 SN OR BX
GTIN (EAN)
4008190199692
Ilość
30 Darab
Termékadatok
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Csomagolás
Doboz

Mått och vikter

Depth
22.2 mm
Głębokość (cale)
0.874 inch
Height
15.3 mm
Magasság (coll)
0.602 inch
Width
55.88 mm
Szélesség (coll)
2.2 inch
Masa netto
17.74 g

Termékek környezetvédelmi megfelelősége

Status zgodności z dyrektywą RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

제품군
OMNIMATE Signal - sorozat BL/SL 5.08
결선 유형
Terepi csatlakozás
와이어 결선 방식
Csavaros csatlakozás
피치(mm)(P)
5.08 mm
Pitch in inches (P)
0.2 "
Conductor outlet direction
180°
Liczba biegunów
11
L1 in mm
50.8 mm
L1(인치)
2 "
Number of rows
1
핀 시리즈 수량
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
Ujjak számára biztonságos dugaszolt/ Kézfej számára biztonságos nem dugaszolt
DIN VDE 0470에 따른 터치 안전 보호
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
teljesen felszerelve
볼륨 저항
≤5 mΩ
코딩 가능
Igen
Długość odizolowania
7 mm
Biztosítócsavar
M 2.5
Csavarhúzó éle
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264-A
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
4 N
Húzóerő / pólus, max.
3 N
Tightening torque
  • Forgatónyomaték típusa:
    Wire connection
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0.4 Nm
      • max.:
        0.5 Nm

Material data

Materiał izolacyjny
PBT
Barwny
narancssárga
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Materiał styków
Cu-ötvözet
Powierzchnia styku
ónozott
Struktura warstwowa wtyku
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Csatlakoztatható vezetékek

Zakres zaciskania, min.
0.13 mm²
Zakres zaciskania, maks.
3.31 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
jednodrutowe, min. H05(07) V-U
0.2 mm²
jednodrutowe, maks. H05(07) V-U
2.5 mm²
Wielodrutowe, min. H07V-R
0.2 mm²
wielodrutowe, maks. H07V-R
2.5 mm²
cienkodrutowe, min. H05(07) V-K
0.2 mm²
cienkodrutowe, maks. H05(07) V-K
2.5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0.2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2.5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0.2 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2.5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0.5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1.5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0372700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2.5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0373000000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0.75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
Tekst referencyjny
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
21.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
16 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
18 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
14 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s mit 120 A

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
14 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 12
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

Packing

Packaging
Box
VPE length
348 mm
VPE width
136 mm
VPE height
31 mm

Típusvizsgálatok

Test: Durability of markings
  • Standard:
    VDE 0627 szabvány 7. táblázatából, 7. tétel 3/6.86
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Test: Clampable cross section
  • Standard:
    VDE 0609 szabvány 1. rész 06.83 szakasz, EN 60947-1 03.91
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
    • Vezető típusa és keresztmetszete:
      H05V-U2.5
    • Vezető típusa és keresztmetszete:
      H05V-K2.5
    • Vezető típusa és keresztmetszete:
      AWG 28
    • Vezető típusa és keresztmetszete:
      AWG 14
  • Kiértékelés:
    átadva
Test for damage to and accidental loosening of conductors
  • Standard:
    EN 60947-1/1991 szabvány, 8.2.4.3 szakasz
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    0,7 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
  • Kiértékelés:
    átadva
Pull-out test
  • Standard:
    EN 60947-1/1991 szabvány, 8.2.4.4 szakasz
  • Követelmény:
    ≥5 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/7
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥50 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

Zgodność IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Uwagi
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
