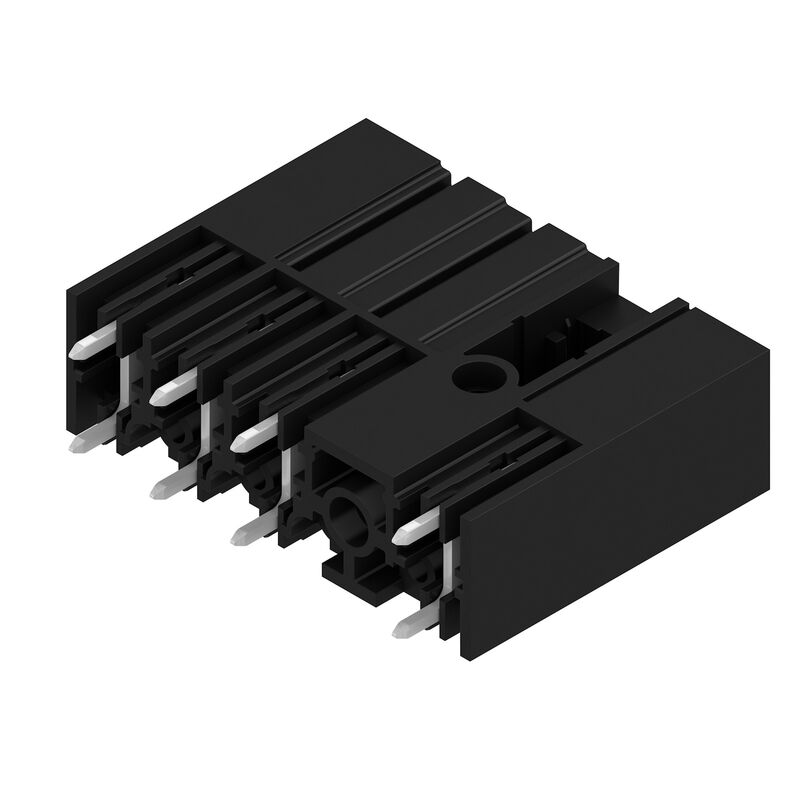

SV 7.62HP/04/180MF2 3.5SN BK BX
Изображение изделия
SV 7.62HP/04/180MF2 3.5SN BK BX
Изображение изделия
SV 7.62HP/04/180MF2 3.5SN BK BX
Dimensional drawing
SV 7.62HP/04/180MF2 3.5SN BK BX
Connection diagram

SV 7.62HP/04/180MF2 3.5SN BK BX

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец, Соединение THT под пайку, 7.62 mm, Количество полюсов: 4, 180°, Длина штифта для припайки (l): 3.5 mm, луженые, черный, Ящик

Cikkszám 1464310000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 2 A következő ellendarabja 1 Kapcsolódó termékek 11
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец, Соединение THT под пайку, 7.62 mm, Количество полюсов: 4, 180°, Длина штифта для припайки (l): 3.5 mm, луженые, черный, Ящик
Заказ №
1464310000
Тип
SV 7.62HP/04/180MF2 3.5SN BK BX
GTIN (EAN)
4050118270945
Кол.
48 Штука
Продуктное отношение
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
Упаковка
Ящик

Размеры и массы

Глубина
11,4 mm
Глубина (дюймов)
0,449 inch
Высота
31,8 mm
Высота (в дюймах)
1,252 inch
Высота, мин.
28,3 mm
Ширина
38,1 mm
Ширина (в дюймах)
1,5 inch
Масса нетто
8,812 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Produktfamilie
OMNIMATE Power — серия BV/SV 7.62HP
Anschlussart
Соединение с платой
Felszerelés NYÁK-ra
Соединение THT под пайку
Raszter mm-ben (P)
7,62 mm
Passo in pollici (P)
0,3 "
Angle de sortie
180°
Polzahl
4
Anzahl Lötstifte pro Pol
2
Lötstiftlänge (l)
3,5 mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,3 mm
Solder pin dimensions
0,8 x 1,0 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 в мм
30,48 mm
L1 в дюймах
1,2 "
Número de series
1
Количество полюсных рядов
2
Защита от прикосновения согласно DIN VDE 57 106
Безопасный на ощупь на верхней части печатной монтажной платы
Защита от прикосновения согласно DIN VDE 0470
IP 20
IP20
в полностью смонтированном состоянии
Объемное сопротивление
2,00 мОм
Кодируемый
Да
Циклы коммутации
25
Момент затяжки
  • Torque type:
    Screw flange
  • Usage information:
    • Thickness:
      • névleges:
        1,6 mm
      • névleges:
        3,2 mm
    • Meghúzási nyomaték:
      • min.:
        0,65 Nm
      • max.:
        0,85 Nm
    • Recommended screw:
      • Screw type:
        EJOT Delta PT 30x10 vagy hasonló
    • Thickness:
      • névleges:
        4,8 mm
    • Meghúzási nyomaték:
      • min.:
        0,8 Nm
      • max.:
        1 Nm
    • Recommended screw:
      • Screw type:
        EJOT Delta PT 30x12 vagy hasonló

Данные о материалах

Изоляционный материал
PA GF
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав медный
Поверхность контакта
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 4...6 µm Sn матовый
Структура слоев штепсельного контакта
1...3 µm Ni / 4...6 µm Sn матовый
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
130 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
130 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
57 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
41 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
41 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
41 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
6 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 420 A
Зазор, мин.
6,9 mm
Расстояние утечки, мин.
9,6 mm

Номинальные характеристики по CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
600 V
Rated current (Use group B / CSA)
35 A
Rated current (Use group C / CSA)
35 A
Rated current (Use group D / CSA)
5 A
Hänvisning till godkännandevärden
A megadott adatok maximális értékek - lásd a tanúsítványt.

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальное напряжение (группа использования F/UL 1059)
744 V
Номинальный ток (группа использования B/UL 1059)
40,5 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
40,5 A
Номинальный ток (группа использования D/UL 1059)
5 A
Номинальный ток (группа использования F/UL 1059)
40,5 A
Creepage distance, min.
9,6 mm
Hinweis zu den Zulassungswerten
A megadott adatok maximális értékek - lásd a tanúsítványt.
Vzdušná vzdálenost, min.
6,9 mm

Упаковка

Emballage
Ящик
Longueur VPE
352 mm
Largeur VPE
139 mm
Hauteur VPE
40 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
