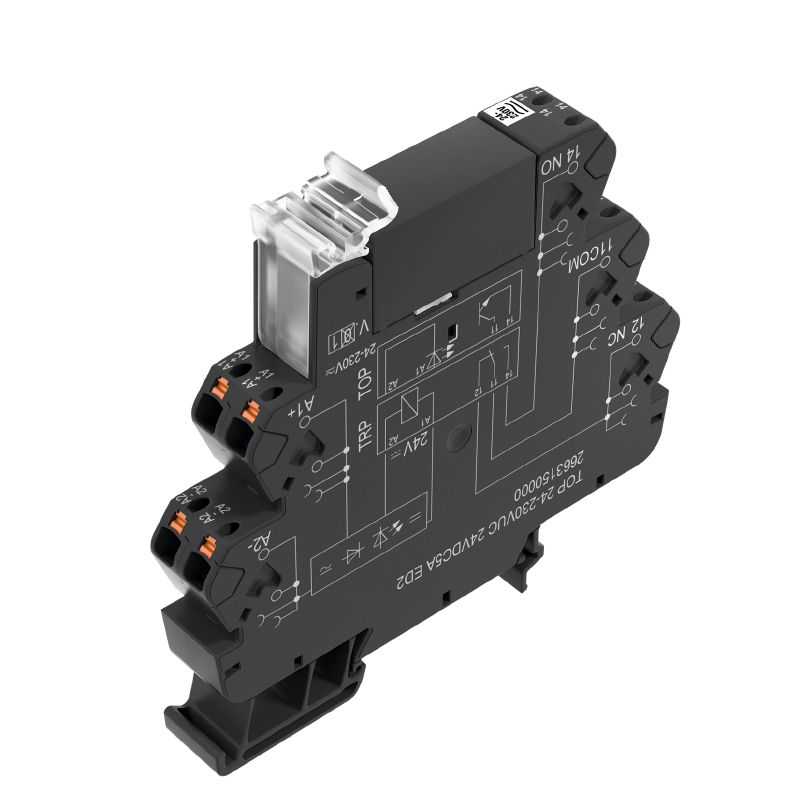

TOP 24-230VUC 24VDC3,5A ED2
TERMSERIES, Relais statique, Tension nominale: 24…230 V UC ±10 % , Tension de commutation nominale: 3...33 V DC, Courant permanent: 3,5 A, PUSH IN
Référence produit
2663100000
Propriétés
| Version | TERMSERIES, Relais statique, Tension nominale: 24…230 V UC ±10 % , Tension de commutation nominale: 3...33 V DC, Courant permanent: 3,5 A, PUSH IN |
| Référence | 2663100000 |
| Type | TOP 24-230VUC 24VDC3,5A ED2 |
| GTIN (EAN) | 4050118697971 |
| Qté. | 10 Pièce |
| Profondeur | 87,8 mm |
| Profondeur (pouces) | 3,457 inch |
| Hauteur | 89,4 mm |
| Hauteur (pouces) | 3,52 inch |
| Largeur | 12,8 mm |
| Largeur (pouces) | 0,504 inch |
| Poids net | 55 g |
| Température de stockage | -40 °C...70 °C |
| Température de fonctionnement | -20 °C...60 °C |
| Humidité | 5-95% d'humidité relative, Tu= 40°C, sans condensation |
| MTTF | 660 a |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Température ambiante (fonctionnement), max. | 60 °C |
| Section de raccordement AWG, min. | AWG 26 |
| Section de raccordement AWG, max. | AWG 14 |
| Type de conducteur |
conducteur rigide en cuivre
conducteur souple en cuivre |
| Tension nominale | 24…230 V UC ±10 % |
| Courant nominal de commande |
12,0 mA à 24 V DC
1,1 mA à 230 V DC 20,0 mA à 24 V AC 3,0 mA à 230 V AC |
| Courant nominal AC |
20.0 mA @ 24 V AC
3.0 mA @ 230 V AC |
| Courant nominal DC |
12.0 mA @ 24 V DC
1.1 mA @ 230 V DC |
| Puissance nominale |
290 mW à 24 V DC
255 mW @ 230 V DC 480 mVA à 24 V AC 690 mVA à 230 V AC |
| Indicateur d'état | LED verte |
| Circuit de protection | Redresseurs |
| Fréquence d'entrée | 3 Hz |
| Tension de bobine du relais de rechange s'écartant de la tension nominale de commande | Oui |
| Tension de bobine du relais de rechange | 24 V DC |
| Tension de commutation nominale | 3...33 V DC |
| Courant permanent | 3.5 A |
| Courant de commutation nominal | 3,5 A |
| Retard à la mise s. tension | ≤ 40 ms |
| Retard à la coupure | ≤ 70 ms |
| Chute de tension à charge max. | ≤ 0,3 V |
| Courant de fuite | <10 µA |
| Courant de commutation min. | 10 mA |
| Protégé contre les courts-circuits | Non |
| Interrupteur de protection côté terminal | Diode de roue libre |
| Type de contact | 1 Contacts (MOS-FET) |
| fréquence de commutation max. (tensions de commande AC) | 3 Hz |
| fréquence de commutation max. (tensions de commande DC) | 3 Hz |
| Altitude de service |
≤ 2000 m
au-dessus du niveau de la mer |
| Rail | TS 35 |
| Levier de forçage disponible | Non |
| Indicateur de position du commutateur mécanique | Non |
| Couleur | noir |
| Composant de classe d'inflammabilité UL94 |
|
| Tension nominale | 300 V |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Lignes d'air et de fuite côté commande - côté charge | ≥ 6 mm |
| Rigidité de tension côté commande - côté charge | 3,51 kVeff /1 min. |
| Tenue en tension par rapport au rail profilé | 3,51 kVeff / 1 min. |
| Degré de protection | IP20 |
| Numéro de certificat (DNV) | TAA00001E5 |
| Nº de certificat (cULus) | E141197 |
| Technique de raccordement de conducteurs | PUSH IN |
| Longueur de dénudage, raccordement nominal | 9 mm |
| Sections de raccordement, raccordement nominal | 1,5 mm² |
| Plage de serrage, min. | 0,14 mm² |
| Plage de serrage, max. | 2,5 mm² |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, AWG, max. | AWG 14 |
| Section de raccordement du conducteur, min. | 0,14 mm² |
| Section de raccordement du conducteur, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, min. (AWG) | AWG 26 |
| Section de raccordement du conducteur, rigide, max. (AWG) | AWG 16 |
| Section de raccordement du conducteur, souple, min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. (AWG) | AWG 26 |
| Section de raccordement du conducteur, souple, max. (AWG) | AWG 14 |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,14 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 1,5 mm² |
| Dimension de la lame | 0,4 x 2,0 mm |
| Agrément/Certificat/Document de conformité | [EU Konformitätserklärung / EU Decleration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96535) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205662) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2663100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2663100000) |
| Documentation utilisateur | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Agréments |     |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E141197 |
