Propriétés
| Version | TERMOPTO, Relais statique, Tension nominale: 24 V DC ±20 % , Tension de commutation nominale: 3...33 V DC, Courant permanent: 4 A, Raccordement vissé |
| Référence | 1275100000 |
| Type | TOS 24VDC/24VDC 4A |
| GTIN (EAN) | 4050118065053 |
| Qté. | 10 Pièce |
| Profondeur | 55 mm |
| Profondeur (pouces) | 2,165 inch |
| Hauteur | 74,4 mm |
| Hauteur (pouces) | 2,929 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 20,8 g |
| Température de stockage | -40 °C...80 °C |
| Température de fonctionnement | -20 °C...60 °C |
| Humidité | 5-95% d'humidité relative, Tu= 40°C, sans condensation |
| MTTF | 1 188 a |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Tension nominale | 24 V DC ±20 % |
| Courant nominal de commande | 7 mA DC |
| Puissance nominale | ≤ 170 mW |
| Indicateur d'état | LED verte |

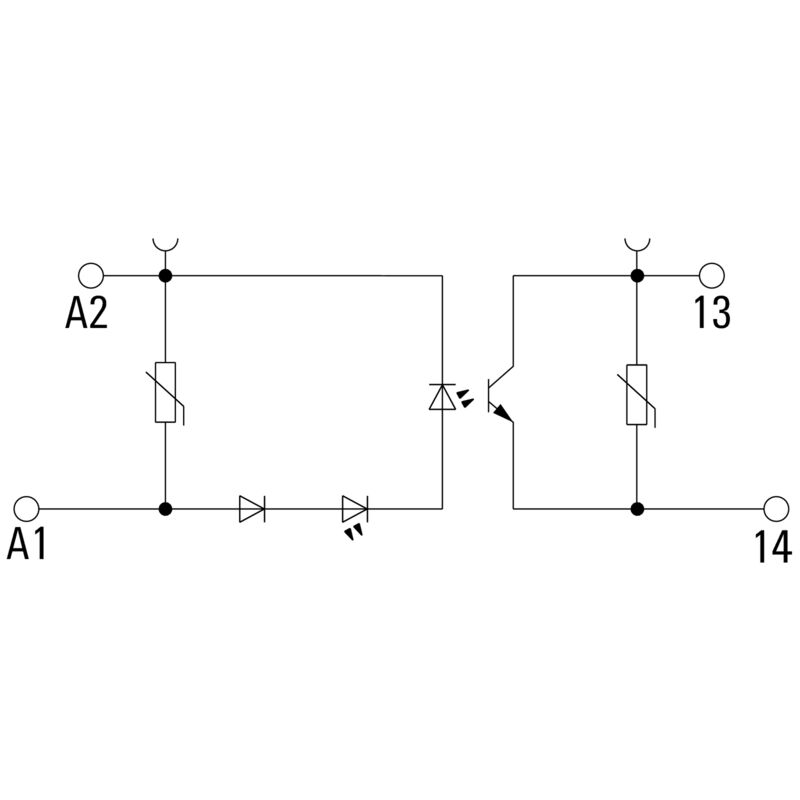

| Circuit de protection |
Varistor
Protection contre inversions de polarité |
| Fréquence d'entrée | 10 Hz |
| Tension de commutation nominale | 3...33 V DC |
| Courant permanent | 4 A (DC1) |
| Courant de commutation nominal | 4 A |
| Catégorie de charge | DC1 |
| Tension de commutation DC, max. | 24 V |
| Retard à la mise s. tension | <12 ms |
| Retard à la coupure | <14 ms |
| Chute de tension à charge max. | 90 mV |
| Courant de fuite | <10 µA |
| Protégé contre les courts-circuits | Non |
| Interrupteur de protection côté terminal | Varistor |
| Type de contact | 1 Contacts (MOS-FET) |
| fréquence de commutation max. (tensions de commande DC) | 10 Hz |
| Rail | TS 35 |
| Levier de forçage disponible | Non |
| Couleur | noir |
| Composant de classe d'inflammabilité UL94 |
|
| Tension nominale | 300 V |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Lignes d'air et de fuite côté commande - côté charge | > 3 mm |
| Rigidité de tension côté commande - côté charge | 1,2 kVeff / 1 min. |
| Tension de tenue au choc | 4 kV (1,2/50 µs) |
| Degré de protection | IP20 |
| Nº de certificat (cULus) | E223474 |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 9 mm |
| Sections de raccordement, raccordement nominal | 2,5 mm² |
| Plage de serrage, min. | 0,5 mm² |
| Plage de serrage, max. | 4 mm² |
| Section de raccordement du conducteur, AWG, min. | AWG 20 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, min. | 0,5 mm² |
| Section de raccordement du conducteur, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. (AWG) | AWG 20 |
| Section de raccordement du conducteur, souple, max. (AWG) | AWG 12 |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 1,5 mm² |
| Dimension de la lame | 0,6 x 3,5 mm |
| Agrément/Certificat/Document de conformité | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35359) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46762) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1275100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1275100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1275100000&norm=0) |
| Documentation utilisateur | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_35362) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E223474 |
