TRP 24-230VUC 1CO AGSNO AU ED2 PB
TERMSERIES, Interface relais, Nombre des contacts: 1, Inverseur AgSnO plaqué or, Tension nominale: 24…230 V UC ±10 %, Courant permanent: 6 A, PUSH IN, Levier de forçage disponible: Oui
Propriétés
| Version | TERMSERIES, Interface relais, Nombre des contacts: 1, Inverseur AgSnO plaqué or, Tension nominale: 24…230 V UC ±10 %, Courant permanent: 6 A, PUSH IN, Levier de forçage disponible: Oui |
| Référence | 2855900000 |
| Type | TRP 24-230VUC 1CO AGSNO AU ED2 PB |
| GTIN (EAN) | 4064675534204 |
| Qté. | 10 Pièce |
| Profondeur | 87,8 mm |
| Profondeur (pouces) | 3,457 inch |
| Hauteur | 89,4 mm |
| Hauteur (pouces) | 3,52 inch |
| Largeur | 6,4 mm |
| Largeur (pouces) | 0,252 inch |
| Poids net | 32,61 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...60 °C |
| Humidité | 5-95% d'humidité relative, Tu= 40°C, sans condensation |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Température ambiante (fonctionnement), max. | 60 °C |
| Derating du courant de sortie (ohmique) |
6 A @ 50 °C
5 A @ 60 °C |
| Section de raccordement AWG, min. | AWG 26 |
| Section de raccordement AWG, max. | AWG 14 |
| Type de conducteur |
conducteur rigide en cuivre
conducteur souple en cuivre |
| Degré de pollution | 2 |
| Tension nominale | 24…230 V UC ±10 % |
| Courant nominal AC |
19.0 mA @ 24 V AC
3.0 mA @ 230 V AC |
| Courant nominal DC |
11.0 mA @ 24 V DC
1.1 mA @ 230 V DC |
| Puissance nominale |
265 mW @ 24 V DC
255 mW @ 230 V DC 455 mVA @ 24 V AC 690 mVA à 230 V AC |
| Indicateur d'état | LED verte |
| Circuit de protection | Redresseurs |
| Tension de bobine du relais de rechange s'écartant de la tension nominale de commande | Oui |
| Tension de bobine du relais de rechange | 24 V DC |
| Tension de commutation nominale | 250 V AC |
| Courant permanent | 6 A |
| Fréquence de commutation max. à charge nominale | 0,1 Hz |
| Tension de commutation AC, max. | 250 V |
| Tension de commutation DC, max. | 250 V |
| Puissance min. de commutation | 1 mA @ 1 V |
| Courant à la mise sous tension | 30 A / 20 ms |
| Puissance de commutation AC (résistif), max. | 1500 VA |
| Puissance de commutation DC (résistif), max. | 144 W @ 24 V |
| Retard à la mise s. tension | ≤ 40 ms |
| Retard à la coupure | ≤ 80 ms |
| Type de contact | 1 Inverseur (AgSnO plaqué or) |
| Durée de vie mécanique | 10 x 106 manœuvres |
| Altitude de service |
≤ 2000 m
au-dessus du niveau de la mer |
| Rail | TS 35 |
| Levier de forçage disponible | Oui |
| Version du levier de forçage | Bouton de test verrouillable |
| Indicateur de position du commutateur mécanique | Non |
| Couleur | noir |
| Composant de classe d'inflammabilité UL94 |
|
| Tension nominale | 300 V |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Lignes d'air et de fuite côté commande - côté charge | ≥ 6 mm |
| Rigidité de tension côté commande - côté charge | 3,51 kVeff /1 min. |
| Type d'isolation en entrée et en sortie | isolation renforcée |
| Rigidité diélectrique des contacts ouverts | 1 kVeff / 1 min |
| Tenue en tension par rapport au rail profilé | 4 kVeff / 1 min. |
| Tension de tenue au choc | 6 kV (1,2/50 µs) |
| Degré de protection | IP20 |
| Nº de certificat (cULus) | E141197 |
| Technique de raccordement de conducteurs | PUSH IN |
| Longueur de dénudage, raccordement nominal | 9 mm |
| Sections de raccordement, raccordement nominal | 1,5 mm² |
| Plage de serrage, min. | 0,14 mm² |
| Plage de serrage, max. | 2,5 mm² |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, AWG, max. | AWG 14 |
| Section de raccordement du conducteur, min. | 0,14 mm² |
| Section de raccordement du conducteur, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, min. (AWG) | AWG 26 |
| Section de raccordement du conducteur, rigide, max. (AWG) | AWG 16 |
| Section de raccordement du conducteur, souple, min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. (AWG) | AWG 26 |
| Section de raccordement du conducteur, souple, max. (AWG) | AWG 14 |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,14 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 1,5 mm² |
| Dimension de la lame | 0,4 x 2,0 mm |
| Titre d'illustration #96 05 | Graph |
| Légende 05 |
Durée de vie électrique230 V AC resistive load Charge résistive 230 V AC |

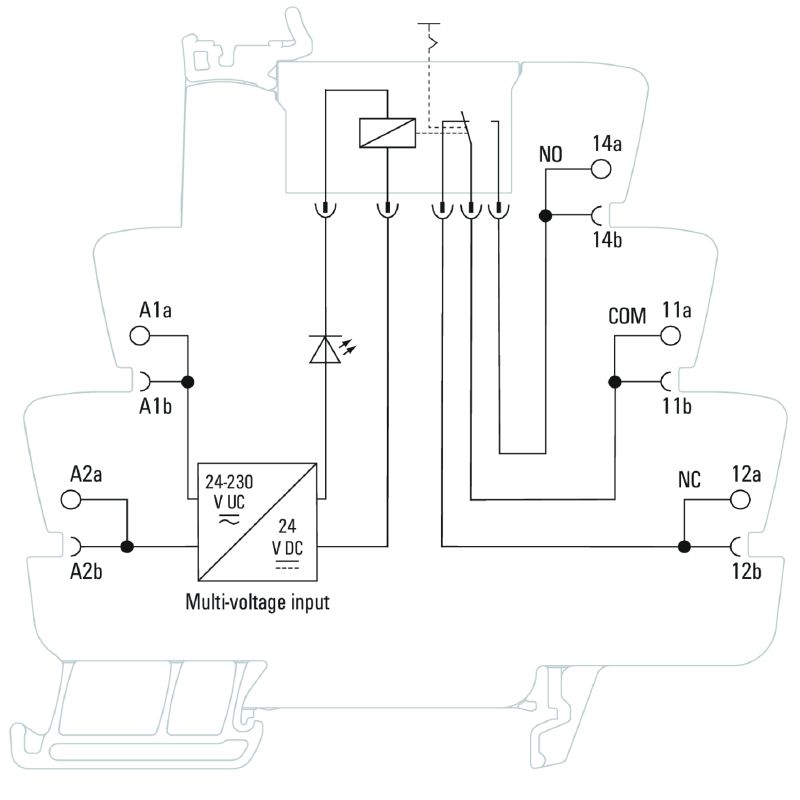

| Titre d'illustration #96 12 | Autres |
| Agrément/Certificat/Document de conformité | [EU Konformitätserklärung / EU declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_261809) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255769) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2855900000) |
| Documentation utilisateur | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93135) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E141197 |
