TRZ 230VAC RC 2CO EMPTY
Imagen de producto
Similar a la ilustración
TRZ 230VAC RC 2CO EMPTY

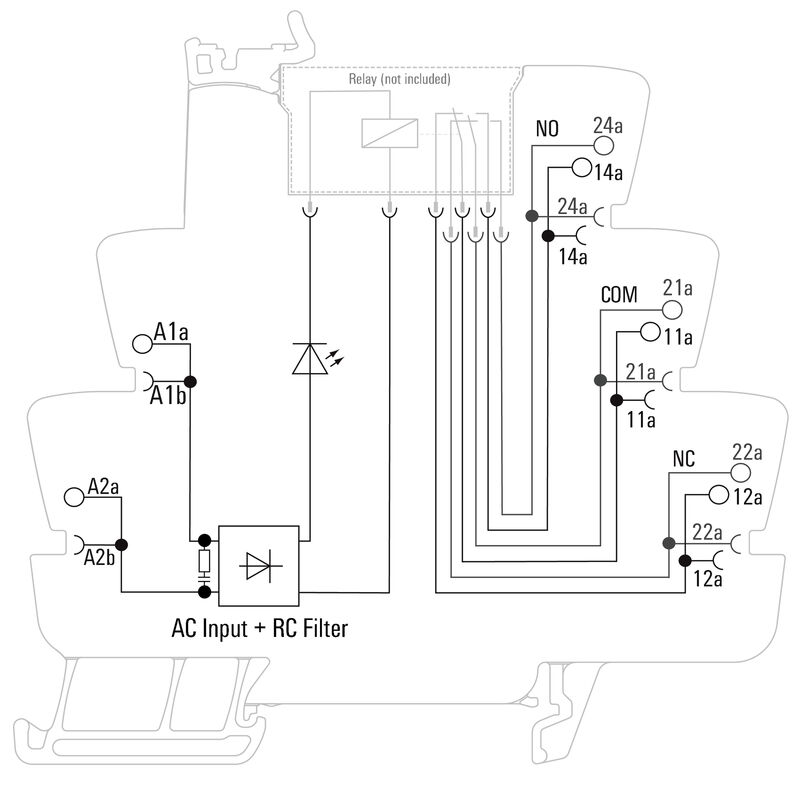

Esquema de conexiones
TRZ 230VAC RC 2CO EMPTY
Dimensional drawing
TRZ 230VAC RC 2CO EMPTY
Miscellaneous
Códigos de tipo

TRZ 230VAC RC 2CO EMPTY

TERMSERIES, Cokół przekaźnika, Liczba styków: 2, zestyk przełączny, Znamionowe napięcie sterowania: 230 V AC ±10 %, prąd trwały: 10 A, złącze sprężynowe

항목 번호 1124180000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 26 액세서리입니다 2 대상 상대품: 2 다음의 개별 부품 2 관련 제품 3
Approvals Ogólne dane zamówieniowe Dimensions and weights Temperatury Environmental Product Compliance Rated data UL Control side Сторона нагрузки 일반 데이터 Координация изоляции Información adicional sobre homologaciones/normas Dane przyłączeniowe Klassificeringar

Approvals

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E223759

Ogólne dane zamówieniowe

Változat
TERMSERIES, Cokół przekaźnika, Liczba styków: 2, zestyk przełączny, Znamionowe napięcie sterowania: 230 V AC ±10 %, prąd trwały: 10 A, złącze sprężynowe
Rendelési szám
1124180000
Típus
TRZ 230VAC RC 2CO EMPTY
GTIN (EAN)
4032248906017
Cantidad
10 Pieza

Dimensions and weights

Mélység
87,8 mm
Głębokość (cale)
3,457 inch
Magasság
90,5 mm
Bygghöjd (tum)
3,563 inch
Szélesség
12,8 mm
Anchura (pulgadas)
0,504 inch
Peso neto
44,1 g

Temperatury

Tárolási hőmérséklet
-40 °C...85 °C
Ambient temperature
-40 °C…60 °C

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant with exemption
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Rated data UL

Környezeti üzemi hőmérséklet (UL), max.
60 °C
Deriva de corriente de salida (óhmica)
6 A @ 60 °C
8 A @ 50 °C
Csatlakozási keresztmetszet AWG, min.
AWG 26
Csatlakozási keresztmetszet AWG, max.
AWG 14
Tipo de conductor
conductor de cobre rígido
conductor de cobre flexible
Szennyezés súlyossága
2
Núm. de certificación (cURus)
E223759

Control side

Névleges vezérlőfeszültség
230 V AC ±10 %
Állapotjelző
LED verde
Conexión de protección
Rectificadores
Elemento RC
Filtro RC
94 Ω / 100 nF
La tensión de la bobina del relé de repuesto varía con respecto a la tensión nominal de alimentación de control
Sí
Coil voltage of the replacement relay
110 V DC

Сторона нагрузки

Névleges kapcsolási feszültség
250 V AC
Névleges áram
10 A
Tipo de contacto
2 Contacto conmutado

일반 데이터

Üzemi magasság
≤ 2000 m
해발
Tartósín
TS 35
Color
negro
UL94 éghetőségi osztály, alkatrész
  • Componente:
    Caja
  • Índice de inflamabilidad UL94:
    V-0
  • Componente:
    Clip de retención
  • Índice de inflamabilidad UL94:
    V-0

Координация изоляции

Névleges feszültség
300 V
Szennyezés súlyossága
2
Túlfeszültség kategória
III
Hézag és kúszóút, vezérlő oldala - terhelés oldal
≥ 5,5 mm
Átütési szilárdság, vezérlő oldal - terhelés oldal
1,2 kVeff / 5 s
Szomszédos érintkezők átütési szilárdsága
2,5 kVeff
Átütési szilárdság a tartósín felé
4 kVeff / 1 Min.
Lökőfeszültség
6 kV (1,2/50 µs)
Védelmi osztály
IP20

Información adicional sobre homologaciones/normas

Tanúsítvány száma (cURus)
E223759

Dane przyłączeniowe

Vezetékcsatlakozás-technika
złącze sprężynowe
Csupaszolási hossz, névleges csatlakozás
8 mm
Rögzítési tartomány, névleges csatlakozás
1,5 mm²
Sección de embornado, mín.
0,14 mm²
Sección de embornado, máx.
2,5 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Vezeték keresztmetszet, tömör, min.
0,14 mm²
Sección de conexión del conductor, rígido, max.
2,5 mm²
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 26
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 14
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección de conexión del conductor, flexible, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín. (AWG)
AWG 26
Sección de conexión del conductor, flexible, máx. (AWG)
AWG 14
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
1,5 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min.
0,14 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.
1,5 mm²
Terminal tubular doble, min.
0,5 mm²
Terminal tubular doble, max.
1 mm²
Kés mérete
0,6 x 3,5 mm
Paso en mm (P)
5 mm

Klassificeringar

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
