Propriétés
| Version | Rail profilé, Accessoires, Acier, à revêtement de zinc galvanique et passivé, Largeur: 2000 mm, Hauteur: 33 mm, Profondeur: 15 mm |
| Référence | 0122800000 |
| Type | TS 32X15 2M/ST/ZN |
| GTIN (EAN) | 4008190066307 |
| Qté. | 2 |

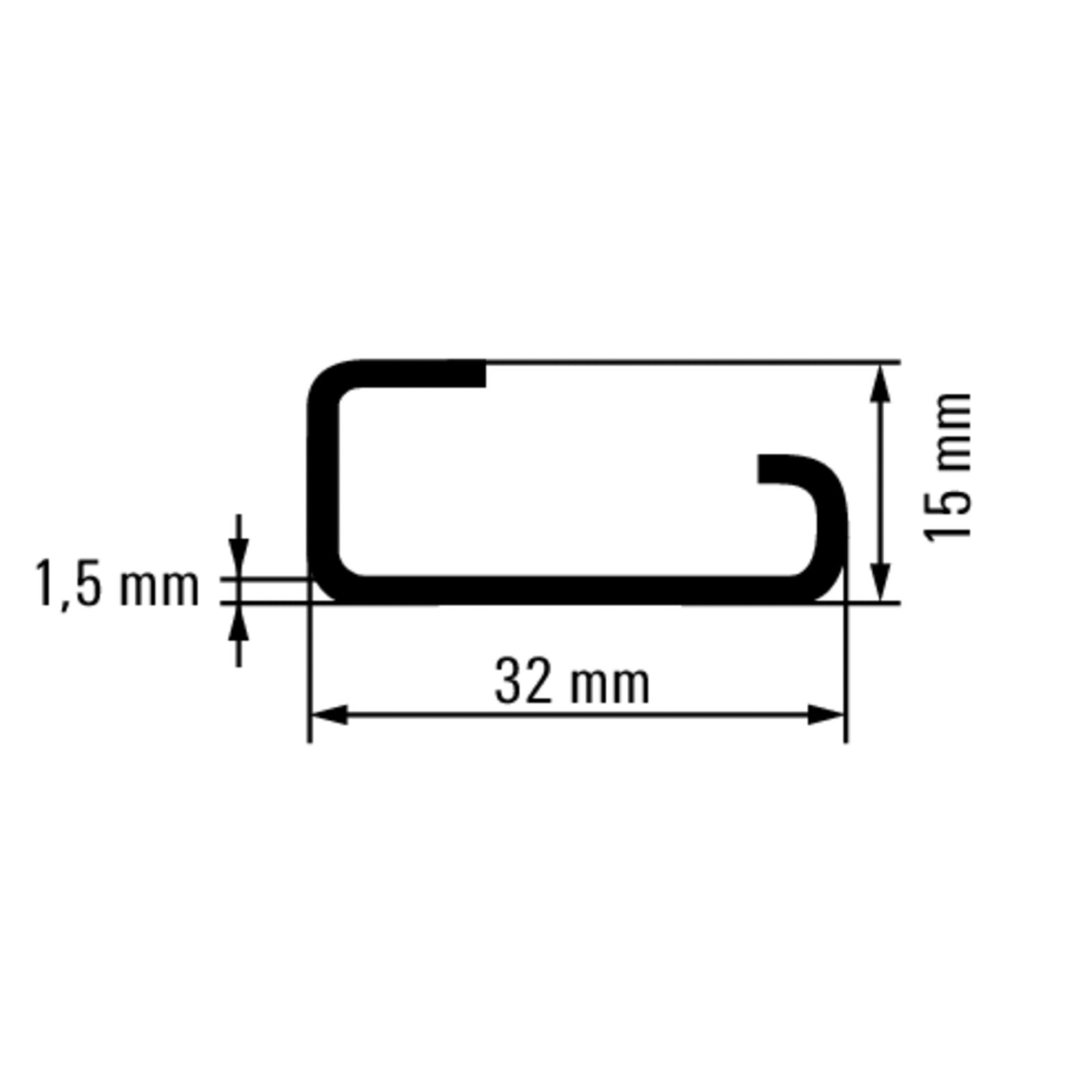

| Profondeur | 15 mm |
| Profondeur (pouces) | 0,591 inch |
| Hauteur | 33 mm |
| Hauteur (pouces) | 1,299 inch |
| Largeur | 2 000 mm |
| Largeur (pouces) | 78,74 inch |
| Poids net | 360 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Courant de courte durée admissible par seconde conformément à CEI 60947-7-2 | 4,2 kA |
| Entraxe de perçage des trous | 0 mm |
| Epaisseur | 1,5 mm |
| Instruction de montage | Montage direct |
| La tenue aux courts-circuits correspond à un conducteur E-Cu | 35 mm² |
| Largeur de fente |
|
| Longueur de fente |
|
| Longueur du rail profilé |
|
| Matériau | Acier |
| Normes | DIN EN 60715 |
| Rail profilé pré-perforé | Non |
| Surface | à revêtement de zinc galvanique et passivé |
| Écart de fente |
|
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58778) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0122800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0122800000) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | Conforme |
