Propriétés

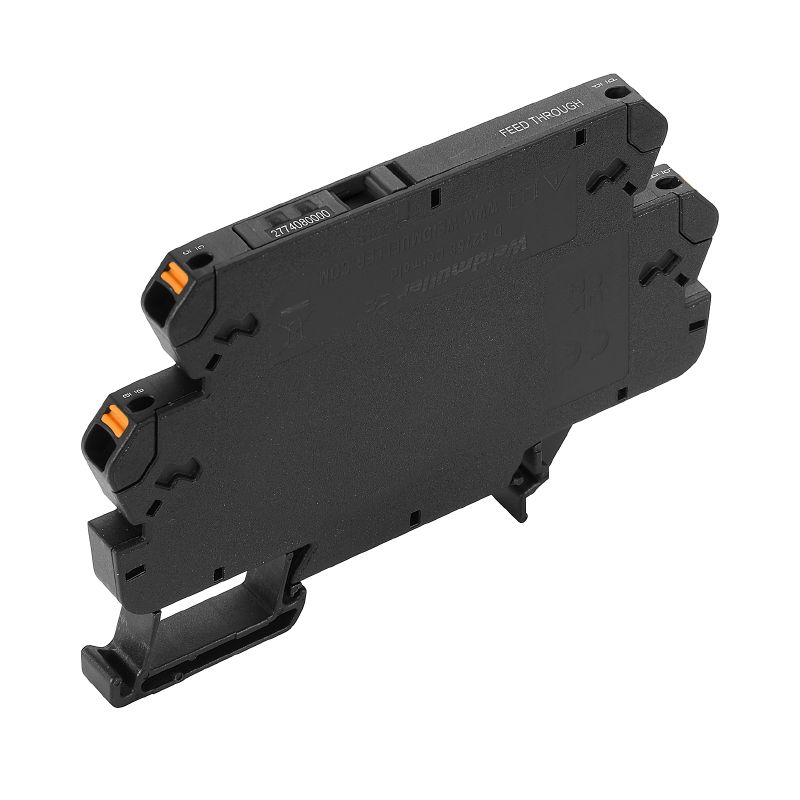

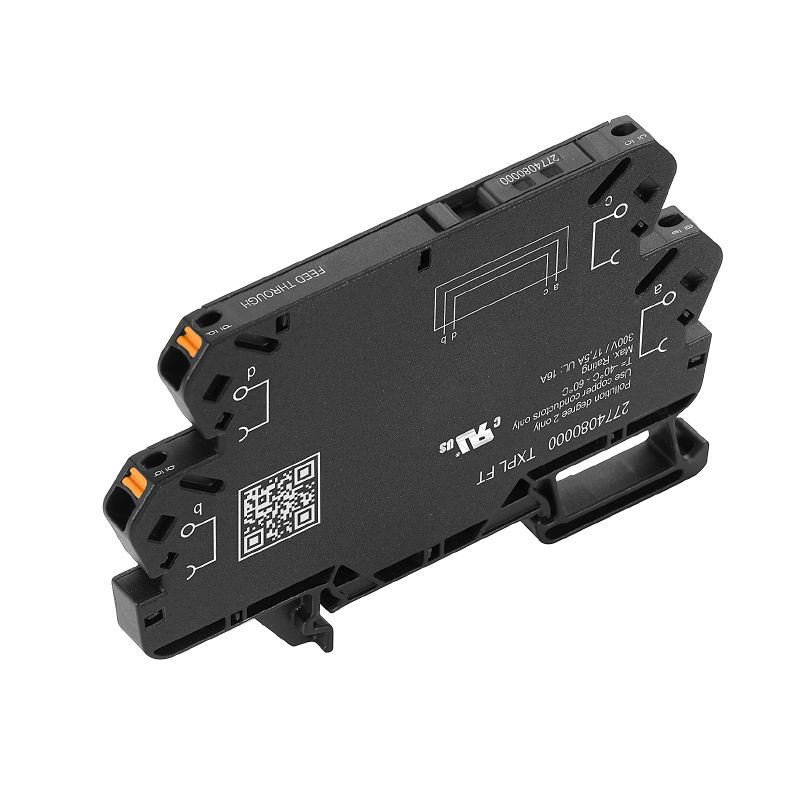

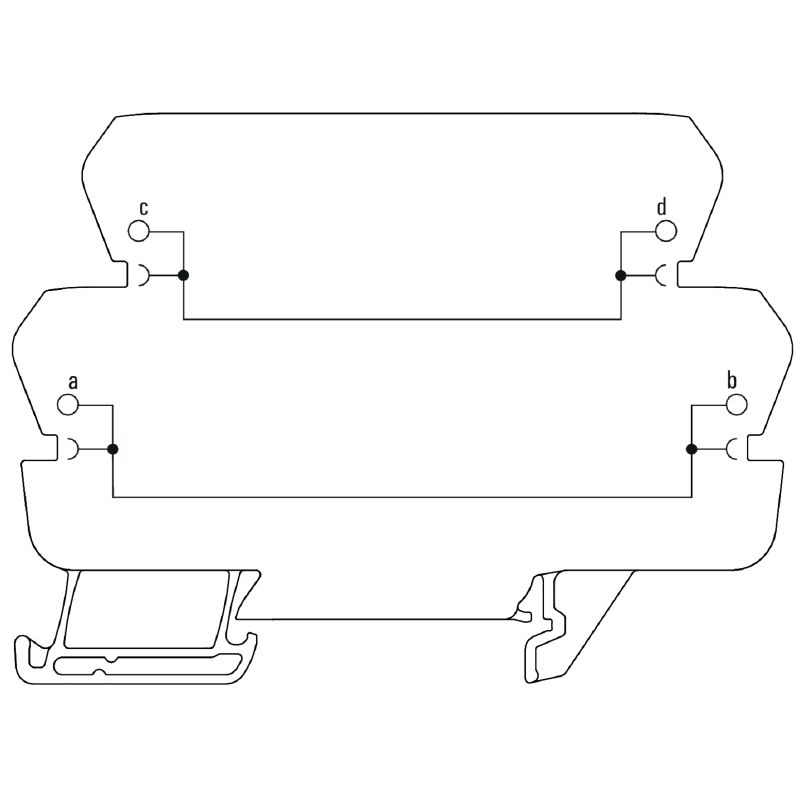

| Version | TERMSERIES compacte, Borne traversante, PUSH IN |
| Référence | 2774080000 |
| Type | TXPL FT |
| GTIN (EAN) | 4064675037859 |
| Qté. | 1 Pièce |
| Profondeur | 62,5 mm |
| Profondeur (pouces) | 2,461 inch |
| Hauteur | 89,4 mm |
| Hauteur (pouces) | 3,52 inch |
| Largeur | 6,4 mm |
| Largeur (pouces) | 0,252 inch |
| Poids net | 25 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -25 °C...60 °C |
| Humidité | 5-85 % d’humidité de l’air relative, Tu = 40 °C, sans condensation |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Certificat Nº (cURus) | E60693 |
| Rail | TS 35 |
| Couleur | noir |
| Degré de pollution | 2 |
| Degré de protection | IP20 |
| Certificat Nº (cURus) | E60693 |
| Technique de raccordement de conducteurs | PUSH IN |
| Longueur de dénudage, raccordement nominal | 9 mm |
| Sections de raccordement, raccordement nominal | 1,5 mm² |
| Plage de serrage, min. | 0,14 mm² |
| Plage de serrage, max. | 2,5 mm² |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, AWG, max. | AWG 14 |
| Section de raccordement du conducteur, min. | 0,14 mm² |
| Section de raccordement du conducteur, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, min. (AWG) | AWG 26 |
| Section de raccordement du conducteur, rigide, max. (AWG) | AWG 16 |
| Section de raccordement du conducteur, souple, min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. (AWG) | AWG 26 |
| Section de raccordement du conducteur, souple, max. (AWG) | AWG 14 |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 1,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 0,14 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 1,5 mm² |
| Dimension de la lame | 0,6 x 3,5 mm |
| Agrément/Certificat/Document de conformité |
[DE PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_299115)
[UK PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_301040) [DE PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315609) [UK PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315610) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293932) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2774080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2774080000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2774080000&norm=0) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002586 |
| ETIM 7.0 | EC002586 |
| ETIM 8.0 | EC002586 |
| ETIM 9.0 | EC002586 |
| ECLASS 9.1 | 27-37-16-92 |
| ECLASS 10.0 | 27-37-16-92 |
| ECLASS 11.0 | 27-37-16-92 |
| ECLASS 12.0 | 27-37-16-92 |
| ECLASS 13.0 | 27-37-16-92 |
| ECLASS 14.0 | 27-37-16-92 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E60693 |
