Propriétés
| Version | Automation Products - u-remote IP67, Répartiteur capteurs/actionneurs actifs, PROFINET V2.3 |
| Référence | 2599670000 |

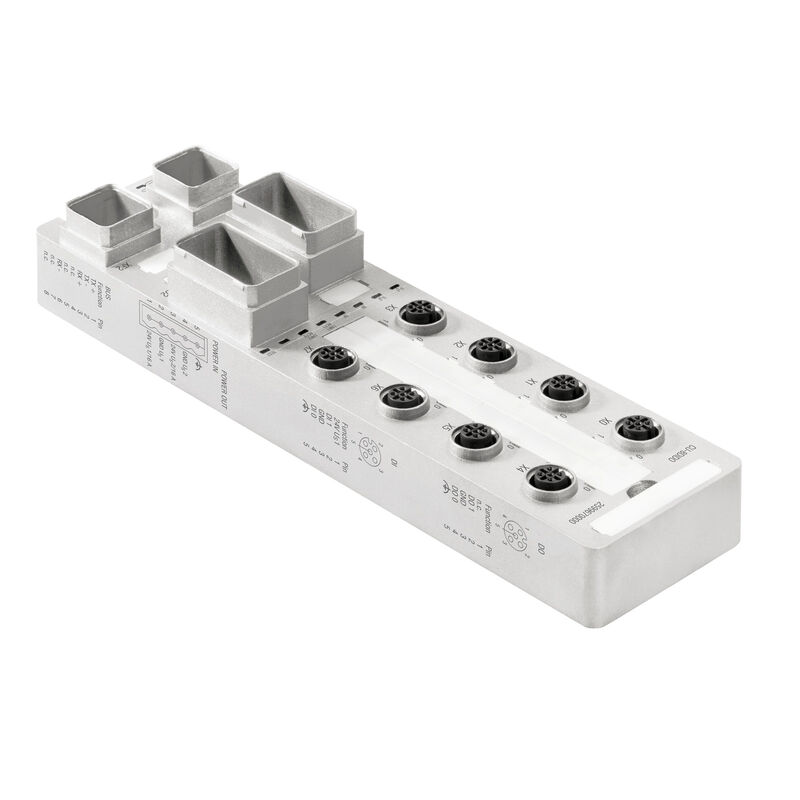

| Type | UR67-PN-V14-CU-8DIDO-12 |
| GTIN (EAN) | 4050118625059 |
| Qté. | 1 Pièce |
| Hauteur | 43 mm |
| Hauteur (pouces) | 1,693 inch |
| Largeur | 60 mm |
| Largeur (pouces) | 2,362 inch |
| Longueur | 225 mm |
| Longueur (pouces) | 8,858 inch |
| Poids net | 1 110 g |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Diboron trioxide 1303-86-2 Lead monoxide 1317-36-8 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | b5ed5bad-cbfe-4ad3-903c-fc3d1093a415 |
| Bus de terrain (BUS-IN) | V14 PushPull RJ45 |
| Bus de terrain (BUS-OUT) | V14 PushPull RJ45 |
| Raccordements E/S |
8 x femelle M12 5 pôles
Codage A |
| Tension d'alimentation (AUX-IN) | PushPull-Power |
| Tension d'alimentation (AUX-OUT) | PushPull-Power |
| Alimentation capteur | 500 mA |
| Circuit de protection | Constant current with thermal switch-off and automatic restart |
| Filtre d'entrée | Input delay adjustable from 0 to 20 ms |
| Nombre | 8 |
| Protection de surcharge | Oui |
| Raccordement du capteur |
Conducteur double
Conducteur triple + FE M12 5 pôles Codage A |
| Tension d'entrée High | > 11 V |
| Tension d'entrée Low | <5 V |
| Type d'entrée |
P-switching
Type 2 selon CEI 61131-2 |
| Énergie de coupure (inductive) | < 150 mJ / canal |
| Courant max. par signal de sortie | 2 A |
| Courant total max. des sorties |
2 A par voie
16 A par module |
| Fréquence de commutation charge des lampes | 10 Hz |
| Fréquence de commutation charge inductive |
0,2 Hz sans diode de roue libre
500 Hz avec diode de roue libre adaptée |
| Fréquence de commutation charge ohmique | 500 Hz |
| Nombre | 8 |
| Protection de surcharge | Oui |
| Protégé contre les courts-circuits | Oui |
| Classe d'inflammabilité selon UL 94 | UL 94 |
| Degré de protection | IP67 |
| Matériau de base du boîtier | Zinc injecté sous pression |
| Variantes de module |
8 entrées numériques
8 sorties numériques |
| Courant total max. module | 150 mA |
| Protection contre inversions de polarité | Oui |
| Seuils | 18 V DC ... 30 V DC |
| Tension de fonctionnement | 24 V |
| Agrément/Certificat/Document de conformité |
[CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_287397)
[UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_287401) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103946) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2599670000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2599670000) |
| Notification de modification produit |
[UR67-PN-V14_GSDML_Release-Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_164446)
[UR67-PN-V14-CU-8DIDO-12_Release-Notes_2599670000](https://mdcop.weidmueller.com/mediadelivery/asset/900_164447) |
| Logiciel |
[Firmware -- FB-PN-IRT-FULL-0706224-01_01_02-5](https://mdcop.weidmueller.com/mediadelivery/asset/900_164444)
[Device description -- GSDML_UR67_V14_PUSH_PULL_CU](https://mdcop.weidmueller.com/mediadelivery/asset/900_164445) |
| Documentation utilisateur |
[MANU UR67 PN-V14 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_90813)
[MANU UR67 PN-V14 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90814) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 9.0 | EC001599 |
| ECLASS 9.0 | 27-24-26-04 |
| ECLASS 9.1 | 27-24-26-04 |
| ECLASS 10.0 | 27-24-26-04 |
| ECLASS 11.0 | 27-24-26-04 |
| ECLASS 12.0 | 27-24-26-04 |
| ECLASS 13.0 | 27-24-26-04 |
| ECLASS 14.0 | 27-24-26-04 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E141197 |
