Propriétés
Version | Protection contre la surtension, Basse tension, Protection surtension, Monophasé, TN-S |
Référence | 2619130000 |
Type | VPU AC I 2 440/25 LCF |
GTIN (EAN) | 4050118633986 |
Qté. | 1 Pièce |
Profondeur | 93 mm |
Profondeur (pouces) | 3,661 inch |
Hauteur | 90 mm |
Hauteur (pouces) | 3,543 inch |
Largeur | 72 mm |
Largeur (pouces) | 2,835 inch |
Poids net | 25 g |
Température de stockage | -40 °C...85 °C |
Température de fonctionnement | -40 °C...85 °C |
Humidité | 5 - 95 % d'humidité rel. |
MTBF | 15 a |
Statut de conformité RoHS | Conforme sans exemption |
REACH SVHC | No SVHC above 0.1 wt% |
Adapté pour | Installation comptage (sans courant de fuite) |
Affichage fonction optique | verte = OK ; rouge = parafoudre défectueux - le remplacer |
Altitude de service | ≤ 2000 m |
Classe d'inflammabilité selon UL 94 | V-0 |
Couleur | noir |
Degré de protection | IP20 en condition installée |
Forme |
Boîtiers d'installation ; 4 TE
Insta IP20 |
Rail | TS 35 |
Segment | Distribution d'énergie |
Version | Protection surtension |
Catégorie de surtension | III |
Degré de pollution | 2 |
Adapté pour | Installation comptage (sans courant de fuite) |
Capacité de coupure du courant résiduel lfi | Non disponible, pour des raisons techniques |
Classe d'exigence selon CEI 61643-11 |
Type I
Type II |
Classe d'exigence selon EN 61643-11 |
T1
T2 |
Contact de signalisation | Non |
Coordination énergétique |
Type I
Type II Type III |
Courant de charge nominal IL | 100 A |
Courant de court-circuit ISCCR | 50 kA |
Courant de décharge Imax (8/20 µs) fil-PE | 100 kA |
Courant de foudre de test Iimp(10/350 µs) (L-PE) | 25 kA |
Courant de fuite In (8/20 µs) fil-PE | 25 kA |
Courant de fuite à Un | 5 µA |
Fusible | 250 A gL (if back up fuse > 250 A) |
Niveau de protection Up à IN (L/N-PE) | ≤ 2,5 kV |
Nombre de pôles | 2 |
Normes |
IEC 61643-11
EN 61643-11 |
Plage de fréquence, max. | 60 Hz |
Plage de fréquence, min. | 50 Hz |
Réseau basse tension |
Monophasé
TN-S |
Surtension temporaire - TOV | 762 V |
Temps de réaction | ≤ 25 ns |
Tension de réseau | 400 V / 690 V |
Tension nominale (AC) | 400 V |
Tension permanente maximum, Uc (AC) | 440 V |
Type de tension | AC |
Longueur de dénudage | 13 mm |
Technique de raccordement de conducteurs | Raccordement vissé |
Type de raccordement | Raccordement vissé |
Longueur de dénudage, raccordement nominal | 13 mm |
Couple de serrage, min. | 2 Nm |
Couple de serrage, max. | 3 Nm |
Sections de raccordement, raccordement nominal | 16 mm² |
Plage de serrage, min. | 6 mm² |
Plage de serrage, max. | 35 mm² |
Section de raccordement du conducteur, min. | 6 mm² |
Section de raccordement du conducteur, max. | 35 mm² |
Section de raccordement du conducteur, souple, min. | 6 mm² |
Section de raccordement du conducteur, souple, max. | 35 mm² |
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 6 mm² |
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 35 mm² |
Section de raccordement, semi-rigide, min. | 6 mm² |
Section de raccordement, semi-rigide, max. | 35 mm² |
Type de tension | AC |
Nombre de pôles | 2 |
Degré de protection | IP20 en condition installée |
Couleur | noir |
Période | 5 ans |
Informations sur le produit | Pour les applications en courant continu, veuillez utiliser le fusible du SIBA de type NH2XL aR/aSF CC 1 500 V |
Remarques | Uniquement valable pour les système d'alimentation informatiques où la terre du transformateur de distribution est interconnectée à la terre côté consommateur (RE=RA dans la figure 44.A1 de CEI 60634-4-44:2018). |

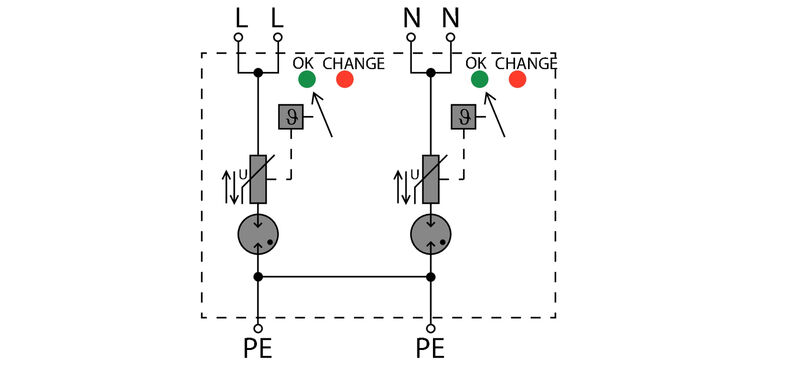

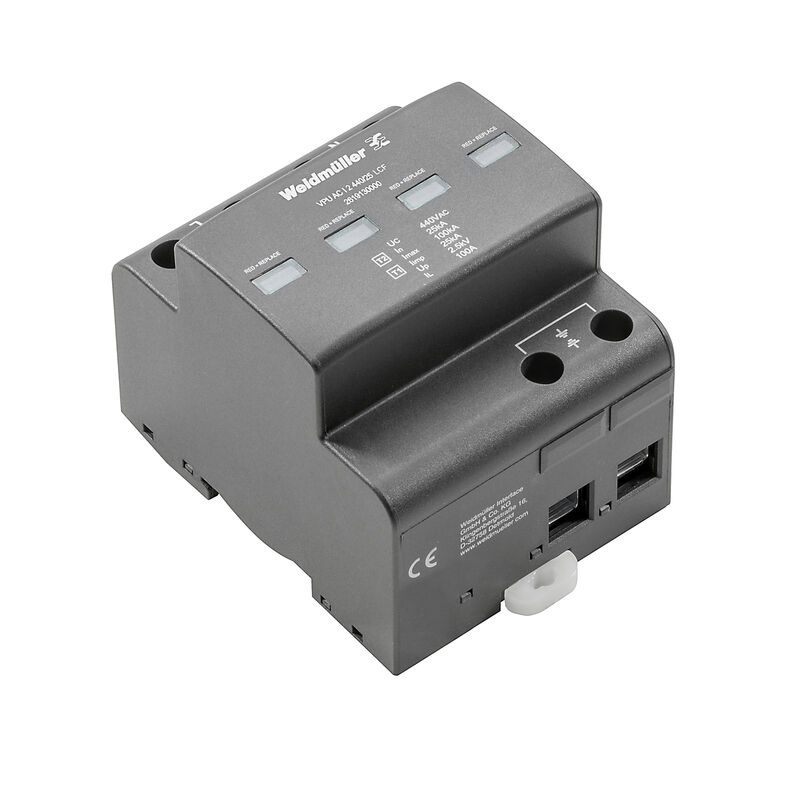

Titre d'illustration #96 02 | Illustration du produit |
Légende 02 | Abb.ähnlich |
Agrément/Certificat/Document de conformité | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86298) |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_81587) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2619130000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2619130000) |
Documentation utilisateur | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90922) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000941 |
ETIM 7.0 | EC000941 |
ETIM 8.0 | EC000941 |
ETIM 9.0 | EC000941 |
ECLASS 9.0 | 27-13-08-05 |
ECLASS 9.1 | 27-13-08-05 |
ECLASS 10.0 | 27-13-08-05 |
ECLASS 11.0 | 27-13-08-05 |
ECLASS 12.0 | 27-17-90-90 |
ECLASS 13.0 | 27-17-90-90 |
ECLASS 14.0 | 27-17-90-90 |
Agréments | ![CE](/picture/CE.gif) |
ROHS | Conforme |
