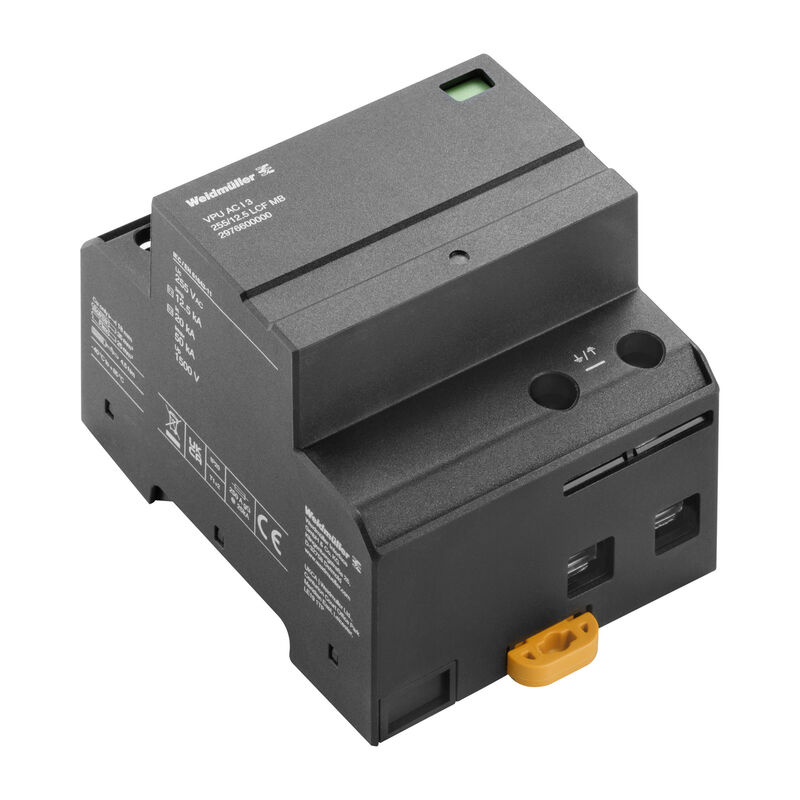

VPU AC I 3 255/12.5 LCF MB

Basse tension, Protection surtension, Protection surtension I / II, TN-C

Référence produit 2976600000

Version	Basse tension, Protection surtension, Protection surtension I / II, TN-C
Référence	2976600000
Type	VPU AC I 3 255/12.5 LCF MB
GTIN (EAN)	4099986825871
Qté.	1 Pièce

Température de stockage	-40 °C...85 °C
Température de fonctionnement	-40 °C...85 °C
Humidité à la température de fonctionnement	5 - 95 % d'humidité rel.

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Affichage fonction optique	verte = OK ; rouge = parafoudre défectueux - le remplacer
Altitude de service	≤ 4000 m
Classe d'inflammabilité selon UL 94	V-0
Couleur	noir
Degré de protection	IP20 en condition installée
Forme	Boîtiers d'installation ; 4 TE Insta IP20
Rail	TS 35
Segment	Distribution d'énergie
Version	Basse tension Protection surtension Protection surtension I / II

Catégorie de surtension

I
III

Capacité de coupure du courant résiduel l_fi	25 kA
Classe d'exigence selon CEI 61643-11	Type I Type II
Classe d'exigence selon EN 61643-11	T1 T2
Contact de signalisation	Non
Coordination énergétique	Type I Type II Type III
Courant de court-circuit I_SCCR	25 kA
Courant de décharge (type III)	3 kA
Courant de décharge I_max (8/20 µs) fil-PE	50 kA
Courant de foudre de test I_imp(10/350 µs) (L-PE)	12,5 kA
Courant de fuite I_max. (8/20 µs) (N-PE)	100 kA
Courant de fuite I_n (8/20 µs) fil-PE	20 kA
Courant de fuite I_n (8/20 µs) N-PE	50 kA
Courant de fuite à U_n	0 µA
Fusible	Aucun fusible nécessaire ≤ 250 A gG
Niveau de protection U_p à I_N (L/N-PE)	≤ 1,5 kV
Nombre de pôles	2
Normes	IEC 61643-11 EN 61643-11
Plage de fréquence, max.	60 Hz
Plage de fréquence, min.	50 Hz
Réseau basse tension	TN-C
Surtension temporaire - TOV	442 V
Temps de réaction	<100 ns
Tension de choc combiné U_OC	6 kV
Tension nominale (AC)	230 V
Tension permanente maximum, Uc (AC)	255 V
Type de tension	AC

Longueur de dénudage	18 mm
Technique de raccordement de conducteurs	Raccordement vissé
Type de raccordement	Raccordement vissé
Couple de serrage, min.	3 Nm
Couple de serrage, max.	4,5 Nm
Sections de raccordement, raccordement nominal	16 mm²
Plage de serrage, min.	1,5 mm²
Plage de serrage, max.	35 mm²
Section de raccordement du conducteur, min.	1,5 mm²
Section de raccordement du conducteur, max.	35 mm²
Section de raccordement du conducteur, souple, min.	1,5 mm²
Section de raccordement du conducteur, souple, max.	35 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.	25 mm²
Section de raccordement, semi-rigide, min.	1,5 mm²
Section de raccordement, semi-rigide, max.	35 mm²

Type de tension

Période

5 ans
