Propriétés
| Version | Protection contre la surtension, Basse tension, Protection surtension, Sans courant de fuite, avec contact à distance, TN-C |
| Référence | 2774960000 |

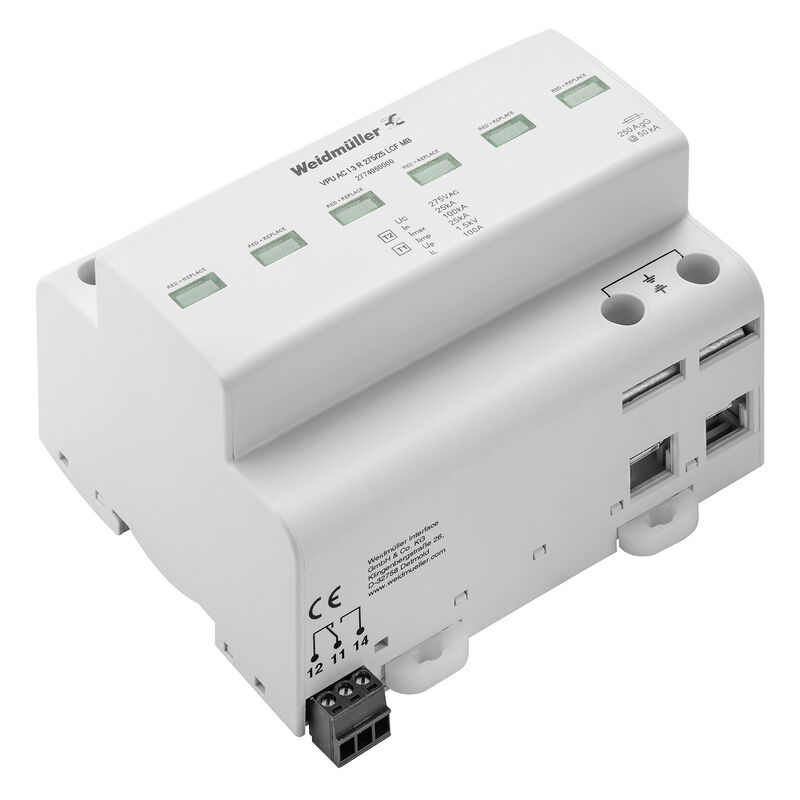

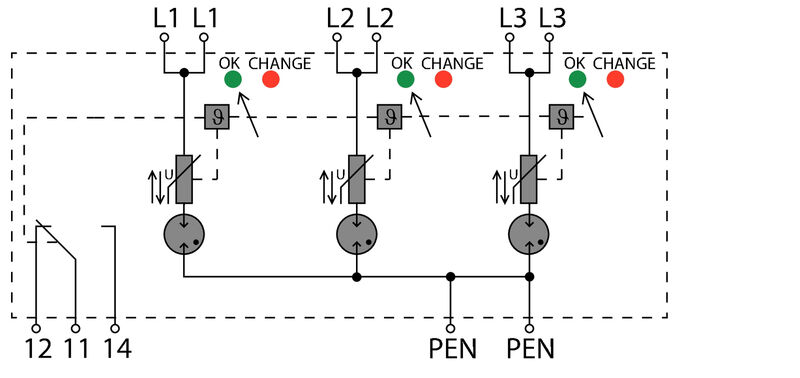

| Type | VPU AC I 3 R 275/25 LCF MB |
| GTIN (EAN) | 4064675039709 |
| Qté. | 1 Pièce |
| Profondeur | 71 mm |
| Profondeur (pouces) | 2,795 inch |
| Hauteur | 99 mm |
| Hauteur (pouces) | 3,898 inch |
| Largeur | 105 mm |
| Largeur (pouces) | 4,134 inch |
| Poids net | 281 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...85 °C |
| Humidité | 5 - 95 % d'humidité rel. |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Couple de serrage max. | 0,25 Nm |
| Longueur de dénudage | 8 mm |
| Section de raccordement du conducteur, rigide, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,14 mm² |
| Type de raccordement | Raccordement à vis : enfichable |
| Affichage fonction optique | verte = OK ; rouge = parafoudre défectueux - le remplacer |
| Altitude de service | ≤ 2000 m |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur | gris |
| Degré de protection | IP20 en condition installée |
| Forme |
Boîtier d'installation ; 6 TE
Insta IP20 |
| Rail | TS 35 |
| Segment | Distribution d'énergie |
| Version |
Protection surtension
Sans courant de fuite avec contact à distance |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Capacité de coupure du courant résiduel lfi | Non disponible, pour des raisons techniques |
| Classe d'exigence selon CEI 61643-11 |
Type I
Type II |
| Classe d'exigence selon EN 61643-11 |
T1
T2 |
| Contact de signalisation | 250 V 1A 1CO |
| Coordination énergétique |
Type I
Type II Type III |
| Courant de charge nominal IL | 100 A |
| Courant de court-circuit ISCCR | 50 kA |
| Courant de décharge Imax (8/20 µs) fil-PE | 100 kA |
| Courant de foudre de test Iimp(10/350 µs) (L-PE) | 25 kA |
| Courant de fuite In (8/20 µs) fil-PE | 25 kA |
| Courant de fuite à Un | 1 µA |
| Courant du conducteur de protection IPE | 1 µA |
| Fusible |
Aucun fusible nécessaire ≤ 250 A gG
250 A gL (if back up fuse > 250 A) |
| Niveau de protection Up à IN (L/N-PE) | ≤ 1,5 kV |
| Nombre de pôles | 3 |
| Normes |
IEC 61643-11
EN 61643-11 |
| Plage de fréquence, max. | 60 Hz |
| Plage de fréquence, min. | 50 Hz |
| Réseau basse tension | TN-C |
| Surtension temporaire - TOV | 438 V |
| Temps de réaction | ≤ 25 ns |
| Tension de réseau | 230 V / 400 V |
| Tension nominale (AC) | 230 V |
| Tension permanente maximum, Uc (AC) | 275 V |
| Type de tension | AC |
| Type SPD |
T1
T2 |
| Longueur de dénudage | 18 mm |
| Technique de raccordement de conducteurs | Etrier |
| Type de raccordement | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 18 mm |
| Couple de serrage, min. | 3 Nm |
| Couple de serrage, max. | 4,5 Nm |
| Sections de raccordement, raccordement nominal | 16 mm² |
| Plage de serrage, min. | 1,5 mm² |
| Plage de serrage, max. | 35 mm² |
| Section de raccordement du conducteur, min. | 1,5 mm² |
| Section de raccordement du conducteur, max. | 35 mm² |
| Section de raccordement du conducteur, souple, min. | 1,5 mm² |
| Section de raccordement du conducteur, souple, max. | 25 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 1,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 35 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Section de raccordement, semi-rigide, max. | 35 mm² |
| Type de tension | AC |
| Nombre de pôles | 3 |
| Degré de protection | IP20 en condition installée |
| Couleur | gris |
| Période | 5 ans |
| Agrément/Certificat/Document de conformité | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86403) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_191081) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2774960000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2774960000) |
| Documentation utilisateur | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_310191) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Product-Icon 10 | [MAM_Cumulus:93390](null) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Agréments |  |
| ROHS | Conforme |
