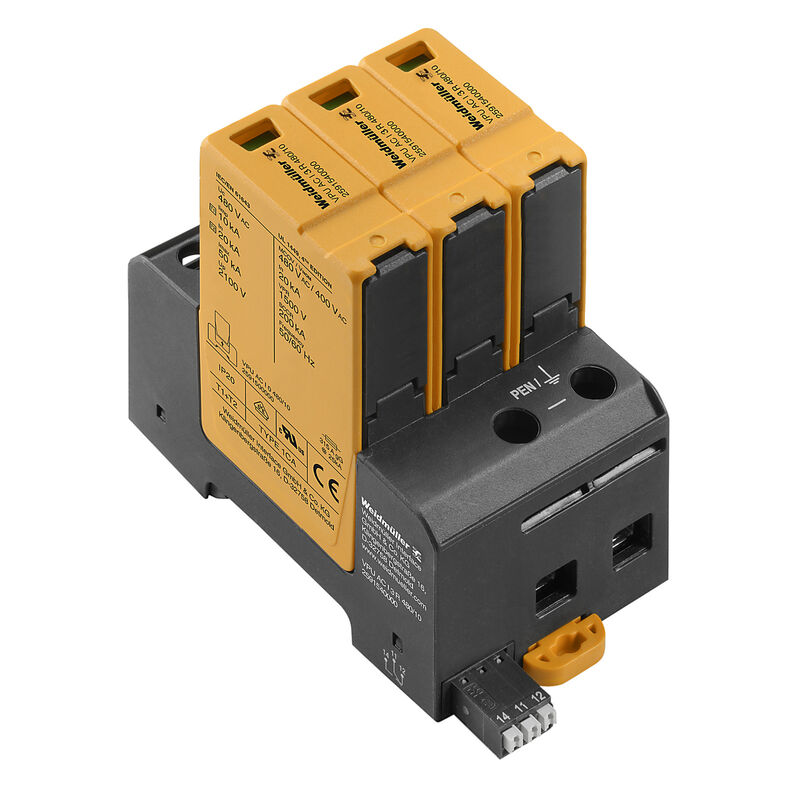

VPU AC I 3 R 480/10
VPU AC I 3 R 480/10
Schaltsymbol
Schematic circuit diagram

VPU AC I 3 R 480/10

Surge voltage arrester, Low voltage, Surge protection, with remote contact, TN-C

Nr. produktu 2591540000
Otwórz w konfiguratorze
Pobierz kartę katalogową Engineering Support Produkt Downloads
Tilbehør 4 Reservedele 3 Anvendte produkter 3
Zulassungen General ordering data Abmessungen und Gewichte Temperatures Ausfallwahrscheinlichkeit Umweltanforderungen Bemessungsdaten UL Anschlussdaten Fernmeldung Allgemeine Daten Insulation coordination acc. to EN 50178 Bemessungsdaten IEC / EN Anschlussdaten Elektrische Daten Allgemeine Daten Guarantee Wichtiger Hinweis Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E3542610000

General ordering data

Ausfuehrung
Surge voltage arrester, Low voltage, Surge protection, with remote contact, TN-C
Best.-Nr.
2591540000
Art
VPU AC I 3 R 480/10
GTIN (EAN)
4050118599404
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
91 mm
Tiefe (inch)
3,583 inch
Höhe
104,5 mm
Höhe (inch)
4,114 inch
Breite
54 mm
Breite (inch)
2,126 inch
Nettogewicht
600 g

Temperatures

Lagertemperatur
-40 °C...85 °C
Betriebstemperatur
-40 °C...85 °C
Feuchtigkeit
5...95 % rel. Feuchte

Ausfallwahrscheinlichkeit

MTBF
15 a

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Bemessungsdaten UL

Umgebungstemperatur (Betrieb), max.
85 °C
Nennspannung UN
400 V
MCOV (L/N-PE)
480 V
SCCR
200 kA
In
20 kA
Kategorie
SPD TYPE 1CA
Umgebungstemperatur (Betrieb), min.
-40 °C
Zertifikat-Nr. (cURus)
E3542610000
MODE
all modes
VPR (L-L)
2.500 V
VPR (L-PE)
1.500 V
Spannungsart
AC

Anschlussdaten Fernmeldung

Abisolierlänge
8 mm
Anschlussart
PUSH IN
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²

Allgemeine Daten

Ausführung
Überspannungsschutz
mit Fernmeldekontakt
Bauform
Installationsgehäuse; 3 TE
Insta IP20
Brennbarkeitsklasse nach UL 94
V-0
Einsatzhöhe
≤ 4000 m
Farbe
orange
schwarz
Optische Funktionsanzeige
grün = ok, rot = Ableiter defekt, auswechseln
Schutzart
IP20 im verbauten Zustand
Segment
Rozvod elektrické energie
Tragschiene
TS 35

Insulation coordination acc. to EN 50178

Verschmutzungsgrad
2
Überspannungskategorie
IV

Bemessungsdaten IEC / EN

Ableitstrom Imax (8/20µs) Ader-PE
50 kA
Ableitstrom In (8/20µs) Ader-PE
20 kA
Absicherung
Keine Sicherung erforderlich ≤ 315 A gG
Anforderungsklasse nach EN 61643-11
T1
T2
Anforderungsklasse nach IEC 61643-11
Typ I
Typ II
Ansprechzeit / Rückfallzeit
≤ 25 ns
Blitzprüfstrom Iimp(10/350 µs) (L-PE)
10 kA
Energetische Koordination (≤10 m)
Typ I
Typ II
Typ III
Folgestromlöschfähigkeit Ifi
Technisch nicht vorhanden
Frequenzbereich, max.
60 Hz
Frequenzbereich, min.
50 Hz
Höchste Dauerspannung, Uc (AC)
480 V
Integrierte Vorsicherung
Nein
Leckstrom bei Un
0,6 mA
Meldekontakt
250 V 1A 1CO
Nennspannung (AC)
400 V
Netzform
TN-C
Netzspannung
400 V / 690 V
Normen
IEC 61643-11
EN 61643-11
UL 1449
Polzahl
3
Rövidzárlati terhelhetőség ISCCR
50 kA
Schutzpegel Up bei IN (L/N-PE)
≤ 2,1 kV
Spannungsart
AC
Temporäre Überspannung - TOV
762 V

Anschlussdaten

Abisolierlänge
18 mm
Leiteranschlusstechnik
Screw connection
Anschlussart
Schraubanschluss
Abisolierlänge Bemessungsanschluss
18 mm
Anzugsdrehmoment, min.
3 Nm
Anzugsdrehmoment, max.
4,5 Nm
Klemmbereich, Bemessungsanschluss
16 mm²
Klemmbereich, min.
1,5 mm²
Klemmbereich, max.
35 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
35 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
25 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
35 mm²

Elektrische Daten

Spannungsart
AC

Allgemeine Daten

Polzahl
3
Schutzart
IP20 im verbauten Zustand
Farbe
orange
schwarz

Guarantee

Zeitraum
5 ans

Wichtiger Hinweis

Produkthinweis
Beim Einsatz in DC Applikationen nutzen Sie bitte die Sicherung von SIBA Type NH2XL aR/aSF DC 1500 V
Hinweise
Nur für IT-Netzsysteme, bei denen die Masse am Verteilungstransformator mit der Masse auf Kundenseite verbunden ist (RE=RA in Abbildung 44.A1 von IEC 60634-4-44:2018).

Produktbilder

Bildüberschrift-02
Produktbild
Bildunterschrift-02
Abb.ähnlich

Klassifikationen

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
