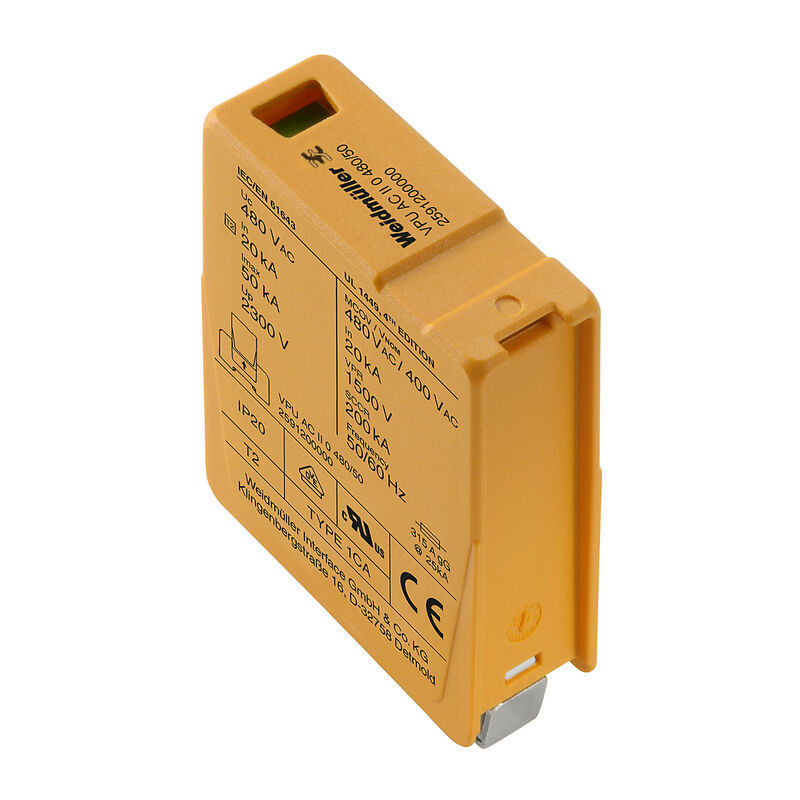

VPU AC II 0 480/50
VPU AC II 0 480/50
Symbol elektřiny
Schematic circuit diagram

VPU AC II 0 480/50

Náhradní svodič, Ochrana proti přepětí, Jednofázový, TN

ID výrobku 2591200000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 3 Příbuzné výrobky 9
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Data připojení, vzdálené upozornění Obecné údaje Jmenovité údaje IEC / EN Data připojení Elektrické údaje Obecné údaje Záruka Obrázky produktů Klasifikace

Osvědčení

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E3542610000

Všeobecné objednací údaje

Ausfuehrung
Náhradní svodič, Ochrana proti přepětí, Jednofázový, TN
Rendelési szám
2591200000
Típus
VPU AC II 0 480/50
GTIN (EAN)
4050118599732
Qty.
1 ks

Rozměry a hmotnosti

Depth
64 mm
Profondità (pollici)
2,52 inch
Altura
45 mm
Altezza (pollici)
1,772 inch
Width
18 mm
Šířka (v palcích)
0,709 inch
Čistá hmotnost
70 g

Teploty

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura ambiente
-40 °C…85 °C
Operating temperature
-40 °C...85 °C
Vlhkost
Rel. vlhkost 5–95 %

Shoda produktu s prostředím

Statut de conformité RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Jmenovité údaje UL

Temperatura ambiente (operativa), max.
85 °C
Névleges feszültség, UN
400 V
VPR (N-PE)
1 500 V
MCOV (L/N-PE)
480 V
SCCR
200 kA
In
20 kA
Kategorie
SPD TYPE 1CA
Okolní teplota (provozní), min.
-40 °C
Č. osvědčení (cURus)
E3542610000
VPR (L-PE)
1 500 V
Typ napětí
AC

Data připojení, vzdálené upozornění

Typ připojení
PUSH IN

Obecné údaje

Barevný
Oranžová
Design
Instalační kryt; 1TE
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Optický funkční displej
zelená = OK, červená = svodič je vadný – vyměňte ho
Provozní nadmořská výška
≤ 2000 m
≤ 4000 m
Segment
Rozvod elektrické energie
Stupeň krytí
IP20 v instalovaném stavu
Verze
Ochrana proti přepětí

Jmenovité údaje IEC / EN

Doba odezvy / doba havarijního stavu
≤ 25 ns
Frekvenční rozsah, max.
60 Hz
Frekvenční rozsah, min.
50 Hz
Integrated back-up fuse
Ne
Jmenovité napětí (AC)
400 V
Kategorie požadavků podle normy IEC 61643-11
Typ II
Typ III
Kombinovaný puls UOC
6 kV
Koordinace energie (≤10 m)
Typ II
Typ III
Max. trvalé napětí, Uc (AC)
600 V
Následná schopnost potlačit proud Ifi
Následný proud není nutné brát v úvahu.
Počet pólů
1
Signalizační kontakt
Ne
Standardy
IEC61643-11, EN61643-11
UL 1449
IEC 61643-11
EN 61643-11
Stupeň krytí Up při IN (L/N-PE)
≤ 2.3 kV
Svodový proud při Un
0,3 mA
Síť o nízkém napětí
Jednofázový
TN
Typ napětí
AC
Třída požadavků podle normy EN 61643-11
T2
T3
Vybíjecí proud (typ III)
3 kA
Vybíjecí proud Imax. (8/20 µs) vodič-PE
50 kA
Vybíjecí proud In (8/20 µs) vodič-PE
20 kA
Zatížitelnost zkratovým proudem ISCCR
25 kA

Data připojení

Délka odizolování
18 mm
Typ připojení
Zásuvné připojení Plug-in
Šroubové připojení
Průřez vodiče, pevný, min.
1,5 mm²
Průřez vodiče, pevný, max.
35 mm²
Průřez připojení vodičů, jemně stáčené, max.
25 mm²

Elektrické údaje

Typ napětí
AC

Obecné údaje

Počet pólů
1
Stupeň krytí
IP20 v instalovaném stavu
Barevný
Oranžová

Záruka

Časový interval
5 let

Obrázky produktů

Titolo dell'immagine 02
Obrázek výrobku
Podnadpis obrázku-02
Abb.ähnlich

Klasifikace

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
