Propriétés
| Version | Protection contre la surtension, Basse tension, Protection surtension, Monophasé, TN, TT, IT avec N, IT sans N |
| Référence | 2591060000 |
| Type | VPU AC II 1+1 300/50 |
| GTIN (EAN) | 4050118599879 |
| Qté. | 1 Pièce |
| Profondeur | 68 mm |
| Profondeur (pouces) | 2,677 inch |
| Profondeur, y compris rail DIN | 76 mm |
| Hauteur | 90 mm |
| Hauteur (pouces) | 3,543 inch |
| Largeur | 36 mm |
| Largeur (pouces) | 1,417 inch |
| Poids net | 254 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...85 °C |
| Humidité | 5 - 95 % d'humidité rel. |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Température ambiante (fonctionnement), max. | 85 °C |
| Tension nominale UN | 240 V |
| VPR (N-PE) | 1 000 V |
| MCOV (L-PE) | 300 V |
| MCOV (N-PE) | 305 V |
| SCCR | 150 kA |
| In | 20 kA |
| Catégorie | SPD TYPE 1CA |
| Température ambiante (fonctionnement), min. | -40 °C |
| Certificat Nº (cURus) | E354261 |
| MODE | all modes |
| VPR (L-N) | 900 V |
| VPR (L-PE) | 1 000 V |
| Type de tension | AC |
| Réseaux d'énergie UL | Split-Phase |
| Affichage fonction optique | verte = OK ; rouge = parafoudre défectueux - le remplacer |
| Altitude de service | ≤ 4000 m |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur |
noir
Orange bleu |
| Degré de protection | IP20 en condition installée |
| Forme |
Boîtiers d'installation ; 2 TE
Insta IP20 |
| Rail | TS 35 |
| Segment | Distribution d'énergie |
| Version | Protection surtension |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Capacité de coupure du courant résiduel lfi | Prise en compte du courant de suite inutile |
| Classe d'exigence selon CEI 61643-11 |
Type II
Type III |
| Classe d'exigence selon EN 61643-11 |
T2
T3 |
| Contact de signalisation | Non |
| Coordination énergétique |
Type II
Type III |
| Courant de court-circuit ISCCR | 50 kA |
| Courant de décharge (type III) | 3 kA |
| Courant de décharge Imax (8/20 µs) fil-PE | 50 kA |
| Courant de fuite Imax. (8/20 µs) (N-PE) | 65 kA |
| Courant de fuite In (8/20 µs) fil-PE | 20 kA |
| Courant de fuite In (8/20 µs) N-PE | 40 kA |
| Courant de fuite à Un | 1 µA |
| Fusible |
Aucun fusible nécessaire ≤ 315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Niveau de protection Up à IN (L/N-PE) | ≤ 1,5 kV |
| Niveau de protection Upà IN (N-PE) | ≤ 1,5 kV |
| Nombre de pôles | 2 |
| Normes |
IEC 61643-11
EN 61643-11 UL 1449 |
| Plage de fréquence, max. | 60 Hz |
| Plage de fréquence, min. | 50 Hz |
| Réseau basse tension |
Monophasé
TN TT IT avec N IT sans N |
| Surtension temporaire - TOV | 337 V |
| Temps de réaction | ≤ 25 ns |
| Tension de choc combiné UOC | 6 kV |
| Tension de réseau | 230 V / 400 V |
| Tension nominale (AC) | 230 V |
| Tension permanente maximum, Uc (AC) | 300 V |
| Tension permanente maximum, Uc (N-PE) | 305 V |
| Type de tension | AC |
| Type SPD |
T2
T3 |
| Longueur de dénudage | 15 mm |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Type de raccordement | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 15 mm |
| Couple de serrage, min. | 2 Nm |
| Couple de serrage, max. | 4,5 Nm |
| Sections de raccordement, raccordement nominal | 16 mm² |
| Plage de serrage, min. | 1,5 mm² |
| Plage de serrage, max. | 35 mm² |
| Section de raccordement du conducteur, min. | 1,5 mm² |
| Section de raccordement du conducteur, max. | 16 mm² |
| Section de raccordement du conducteur, souple, min. | 1,5 mm² |
| Section de raccordement du conducteur, souple, max. | 25 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Section de raccordement, semi-rigide, max. | 35 mm² |
| Type de tension | AC |
| Nombre de pôles | 2 |
| Degré de protection | IP20 en condition installée |
| Couleur |
noir
Orange bleu |
| Période | 5 ans |
| Informations sur le produit |
Uniquement valable pour les système d'alimentation informatiques où la terre du transformateur de distribution est interconnectée à la terre côté consommateur (RE=RA dans la figure 44.A1 de CEI 60634-4-44:2018). Pour les applications en courant continu, veuillez utiliser le fusible du SIBA de type NH2XL aR/aSF CC 1 500 V |

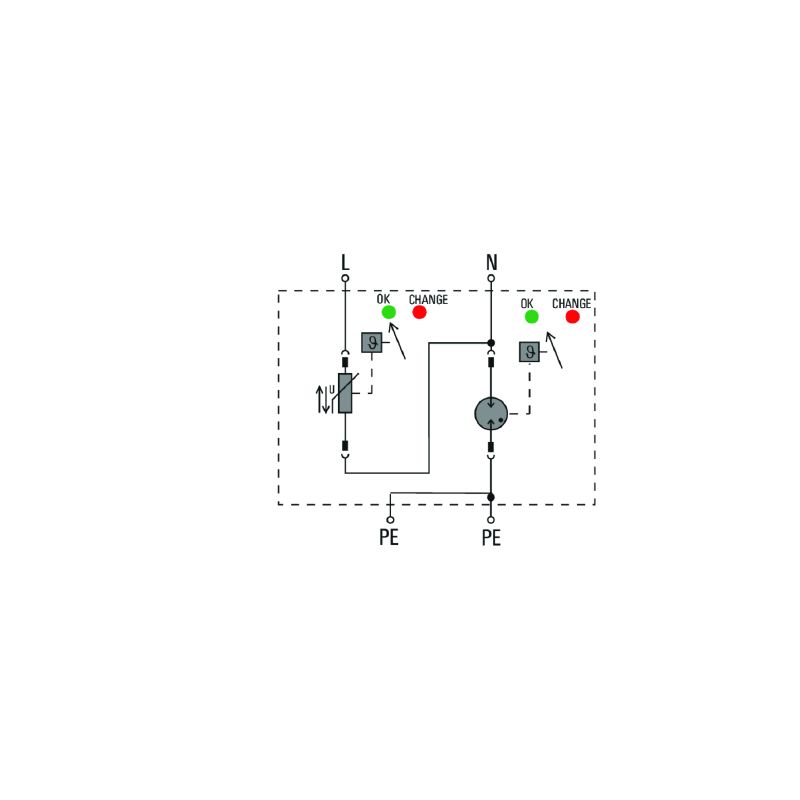

| Titre d'illustration #96 02 | Illustration du produit |
| Légende 02 | Abb.ähnlich |
| Agrément/Certificat/Document de conformité | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80488) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87954) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2591060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2591060000) |
| Spécifications appel d'offre |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| Documentation utilisateur | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90755) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E354261 |
