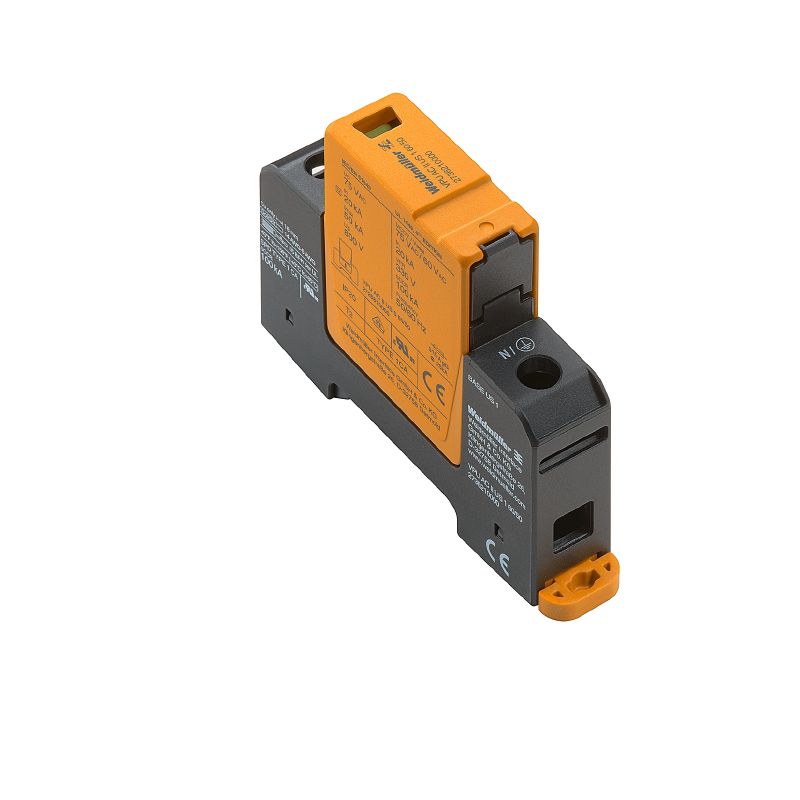

VPU AC II US 1 60/50
VPU AC II US 1 60/50
Simbolo elettrico
Schematic circuit diagram

VPU AC II US 1 60/50

Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, Monofase, TN

N. articolo 2736210000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Parti di ricambio 2 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di dimensionamento UL Dati di collegamento serraggio remoto Általános adatok Isolamento secondo EN 50 178 Rated data IEC / EN Dati di collegamento Dati elettrici Dati generali Quote dimensionamento IECEx/ATEX/cUL Garanzia Classificazioni

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E354261

Dati generali per l’ordinazione

Version
Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, Monofase, TN
Order No.
2736210000
Type
VPU AC II US 1 60/50
GTIN (EAN)
4050118825855
Cantidad
1 Pezzo

Dimensioni e pesi

Depth
68 mm
Mélység (coll)
2,677 inch
Profondità inclusa guida DIN
76 mm
Height
90 mm
Altezza (pollici)
3,543 inch
Width
18 mm
Larghezza (pollici)
0,709 inch
Mounting dimension - height
75 mm
Peso netto
118 g

Temperature

Temperatura de almacenamiento
-40 °C...85 °C
Température ambiante
-40 °C…85 °C
Temperatura de servicio
-40 °C...85 °C
Umidità
Umidità rel. 5 - 95%

Conformità ambientale del prodotto

Estado de cumplimiento de la directiva RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati di dimensionamento UL

Temperatura ambiente (operativa), max.
85 °C
Tensione nominale UN
60 V
MCOV (L-PE)
75 V
SCCR
100 kA
In
20 kA
Categoria
SPD TYPE 1
Sezione di collegamento AWG, min.
AWG 14
Sección de conexión AWG, máx.
AWG 6
Température ambiante (fonctionnement), min.
-40 °C
MODE
all modes
VPR (L-PE)
330 V
Voltage type
AC
Reti di energia UL
Split-Phase

Dati di collegamento serraggio remoto

Tipo di collegamento
PUSH IN

Általános adatok

Altitudine di esercizio
≤ 4000 m
Classe d'infiammabilità UL 94
V-0
Colori
orange
black
Forma
Installationskapsling; 1 TE
Insta IP20
Grado di protezione
IP20 installato
Guida equipaggiata
TS 35
Indicatore ottico di funzionamento
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Segmento
Ripartizione di energia
Versione
Protezione contro le sovratensioni

Isolamento secondo EN 50 178

Surge voltage category
III
Verschmutzungsgrad
2

Rated data IEC / EN

Discharge current Imax (8/20µs) wire-PE
50 kA
Discharge current In (8/20µs) wire-PE
20 kA
Energy coordination (≤10 m)
Typ II
Typ III
Follow-on current extinguishing capability Ifi
ingen efterföljande nätström att ta hänsyn till
Frequency range, max.
60 Hz
Frequency range, min.
50 Hz
Fuse protection
Nessun fusibile necessario ≤ 315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Fusible amont intégré
No
Leckstrom bei Un
0,3 mA
Low voltage network
Monofase
TN
Max. continuous voltage, Uc (AC)
75 V
Number of poles
1
Protection level Up at IN (L/N-PE)
≤ 0.8 kV
Rated voltage (AC)
60 V
Requirements category acc. to IEC 61643-11
Tipo II
Requirements class, acc. to EN 61643-11
T2
T3
Response time / fallback time
≤ 25 ns
Short-circuit current rating ISCCR
50 kA
Signalling contact
No
SPD type
T2
Standards
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Temporary surge voltage (over-voltage) - TOV
114 V
Voltage type
AC

Dati di collegamento

Lunghezza di spellatura
18 mm
Tecnica di collegamento cavi
Collegamento a vite
Tipo di collegamento
Collegamento a vite
Lunghezza di spellatura, collegamento di dimensionamento
18 mm
Meghúzási nyomaték, min.
3 Nm
Coppia di serraggio, max.
4,5 Nm
Campo di serraggio, collegamento di dimensionamento
16 mm²
Campo di sezioni, min.
1,5 mm²
Campo di sezioni, max.
35 mm²
Sezione di collegamento cavo AWG, min.
AWG 16
Sezione di collegamento cavo AWG, max.
AWG 2
Sezione di collegamento cavo, rigido, min.
1,5 mm²
Sezione di collegamento cavo, rigido, max.
35 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, flessibile, max.
25 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
2,5 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
35 mm²
Sezione di collegamento, semirigida, min.
1,5 mm²
Sezione di collegamento, semirigida, max.
35 mm²

Dati elettrici

Tipo di tensione
AC

Dati generali

Numero di poli
1
Grado di protezione
IP20 installato
Colori
arancione
nero

Quote dimensionamento IECEx/ATEX/cUL

N° Certificato (cULus)
E354261

Garanzia

Periodo
5 anni

Classificazioni

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
