Propriétés
| Version | Protection contre la surtension, Basse tension, Protection surtension, avec contact à distance, Monophasé, TN-S |
| Référence | 2730640000 |

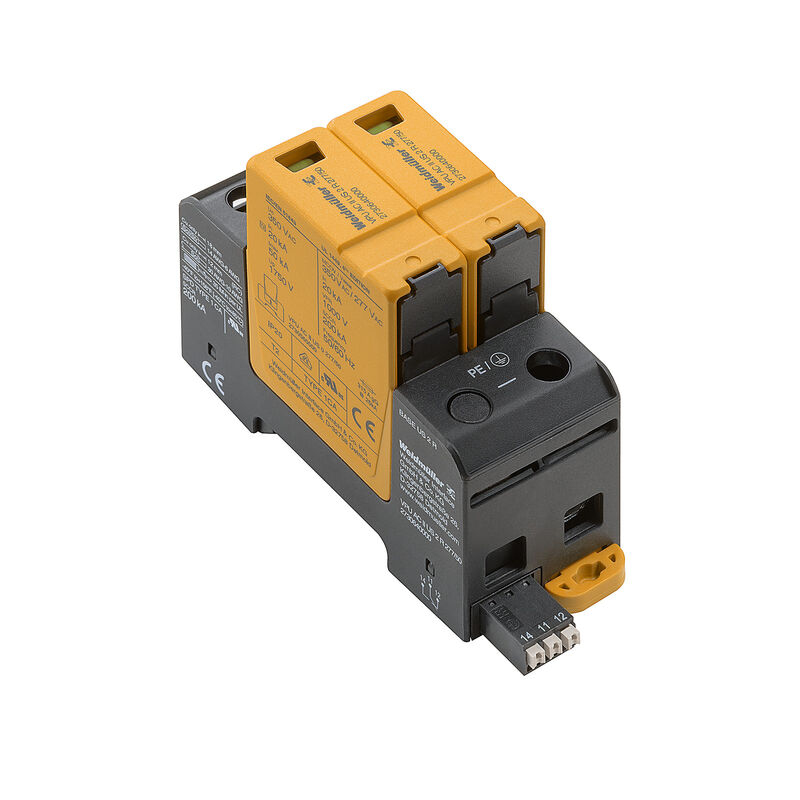

| Type | VPU AC II US 2 R 277/50 |
| GTIN (EAN) | 4050118807462 |
| Qté. | 1 Pièce |
| Profondeur | 68 mm |
| Profondeur (pouces) | 2,677 inch |
| Profondeur, y compris rail DIN | 76 mm |
| Hauteur | 104,5 mm |
| Hauteur (pouces) | 4,114 inch |
| Largeur | 36 mm |
| Largeur (pouces) | 1,417 inch |
| Cote de fixation hauteur | 75 mm |
| Poids net | 268 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...85 °C |
| Humidité | 5 - 95 % d'humidité rel. |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Température ambiante (fonctionnement), max. | 85 °C |
| Tension nominale UN | 277 V |
| VPR (N-PE) | 1 000 V |
| MCOV (L-PE) | 350 V |
| MCOV (N-PE) | 350 V |
| SCCR | 200 kA |
| In | 20 kA |
| Catégorie | SPD TYPE 1 |
| Section de raccordement AWG, min. | AWG 14 |
| Section de raccordement AWG, max. | AWG 6 |
| Température ambiante (fonctionnement), min. | -40 °C |
| MODE | all modes |
| VPR (L-N) | 2 000 V |
| VPR (L-PE) | 1 000 V |
| Type de tension | AC |
| Réseaux d'énergie UL | Split-Phase |
| Longueur de dénudage | 12 mm |
| Section de raccordement du conducteur, rigide, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,14 mm² |
| Section pour fil raccordé, rigide, max. (AWG) | AWG 10 |
| Section pour fil raccordé, rigide, min. (AWG) | AWG 30 |
| Type de raccordement | PUSH IN |
| Affichage fonction optique | verte = OK ; rouge = parafoudre défectueux - le remplacer |
| Altitude de service | ≤ 4000 m |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur |
Orange
noir |
| Degré de protection | IP20 en condition installée |
| Forme |
Boîtiers d'installation ; 2 TE
Insta IP20 |
| Rail | TS 35 |
| Segment | Distribution d'énergie |
| Version |
Protection surtension
avec contact à distance |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Capacité de coupure du courant résiduel lfi | Prise en compte du courant de suite inutile |
| Classe d'exigence selon CEI 61643-11 | Type II |
| Classe d'exigence selon EN 61643-11 | T2 |
| Contact de signalisation | 250 V 1A 1CO |
| Coordination énergétique |
Type II
Type III |
| Courant de court-circuit ISCCR | 50 kA |
| Courant de décharge Imax (8/20 µs) fil-PE | 50 kA |
| Courant de fuite In (8/20 µs) fil-PE | 20 kA |
| Courant de fuite à Un | 0,4 mA |
| Fusible |
Aucun fusible nécessaire ≤ 315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Niveau de protection Up à IN (L/N-PE) | ≤ 1,75 kV |
| Nombre de pôles | 2 |
| Normes |
IEC 61643-11
EN 61643-11 UL 1449 NFPA 79 |
| Plage de fréquence, max. | 60 Hz |
| Plage de fréquence, min. | 50 Hz |
| Réseau basse tension |
Monophasé
TN-S |
| Surtension temporaire - TOV | 403 V |
| Temps de réaction | ≤ 25 ns |
| Tension nominale (AC) | 277 V |
| Tension permanente maximum, Uc (AC) | 350 V |
| Type de tension | AC |
| Type SPD | T2 |
| Longueur de dénudage | 18 mm |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Type de raccordement | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 18 mm |
| Couple de serrage, min. | 3 Nm |
| Couple de serrage, max. | 4,5 Nm |
| Sections de raccordement, raccordement nominal | 16 mm² |
| Plage de serrage, min. | 1,5 mm² |
| Plage de serrage, max. | 35 mm² |
| Section de raccordement du conducteur, AWG, min. | AWG 14 |
| Section de raccordement du conducteur, AWG, max. | AWG 6 |
| Section de raccordement du conducteur, min. | 2,5 mm² |
| Section de raccordement du conducteur, max. | 35 mm² |
| Section de raccordement du conducteur, souple, min. | 4 mm² |
| Section de raccordement du conducteur, souple, max. | 35 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 2,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 35 mm² |
| Section de raccordement, semi-rigide, min. | 2,5 mm² |
| Section de raccordement, semi-rigide, max. | 35 mm² |
| Type de tension | AC |
| Nombre de pôles | 2 |
| Degré de protection | IP20 en condition installée |
| Couleur |
Orange
noir |
| Nº de certificat (cULus) | E354261 |
| Période | 5 ans |
| Agrément/Certificat/Document de conformité | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157364) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154522) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2730640000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730640000) |
| Documentation utilisateur | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_188076) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E354261 |
