Propriétés
Référence | 2905350000 |

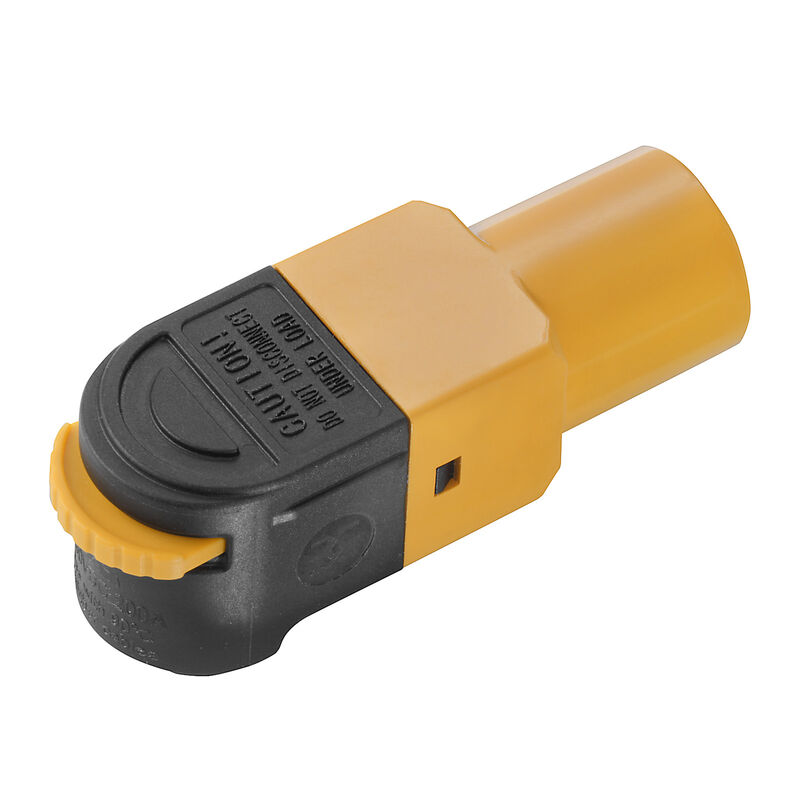

Type | WBC-P-8BK-35 |
GTIN (EAN) | 4099986026018 |
Qté. | 5 Pièce |
Poids net | 46 g |
Température d'utilisation permanente, min. | -40 °C |
Température d'utilisation permanente, max. | 125 °C |
Humidité | ≤ 85 % hum. rel. |
Statut de conformité RoHS | Conforme |
REACH SVHC | No SVHC above 0.1 wt% |
Agréments | UL 4128 |
Couleur | noir |
Diamètre du contact mâle Ø | 8 mm |
Diamètre du câble extérieur, max. | 11,3 mm |
Diamètre du câble extérieur, min. | 10,6 mm |
Matériau | PA 66 |
Section de raccordement du conducteur, max. | 35 mm² |
Surface | argent |
Type | Femelle |
Type de raccordement | Raccordement à sertir |
Altitude de service | ≤ 2000 m |
Catégorie de surtension | II |
Classe d'inflammabilité selon UL 94 | V-0 |
Courant nominal | 150 A |
Cycles d'enfichage | ≥ 100 |
Degré de protection | IP67 enfiché |
Résistance aux chocs | V2 |
Résistance de passage | ≥ 5000 MΩ |
Tension nominale | 1 500 V |
Tenue aux vibrations | 30 g |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305227) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2905350000) |
Documentation utilisateur |
[Suitable _Tools_ for_WBC_ Battery_ Connector](https://mdcop.weidmueller.com/mediadelivery/asset/900_302681)
[Montageanleitung_WBC_P_8_200A](https://mdcop.weidmueller.com/mediadelivery/asset/900_320933) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 7.0 | EC001121 |
ETIM 8.0 | EC001121 |
ETIM 9.0 | EC001121 |
ECLASS 10.0 | 27-44-03-12 |
ECLASS 11.0 | 27-44-03-12 |
ECLASS 12.0 | 27-44-03-12 |
ECLASS 13.0 | 27-44-03-12 |
ECLASS 14.0 | 27-44-03-12 |
Agréments | ![UR](/picture/UR.gif) |
ROHS | Conforme |
UL File Number Search | [Site Web UL](LINK/UL_search.html) |
Certificat Nº (UR) | E529699 |
