Propriétés

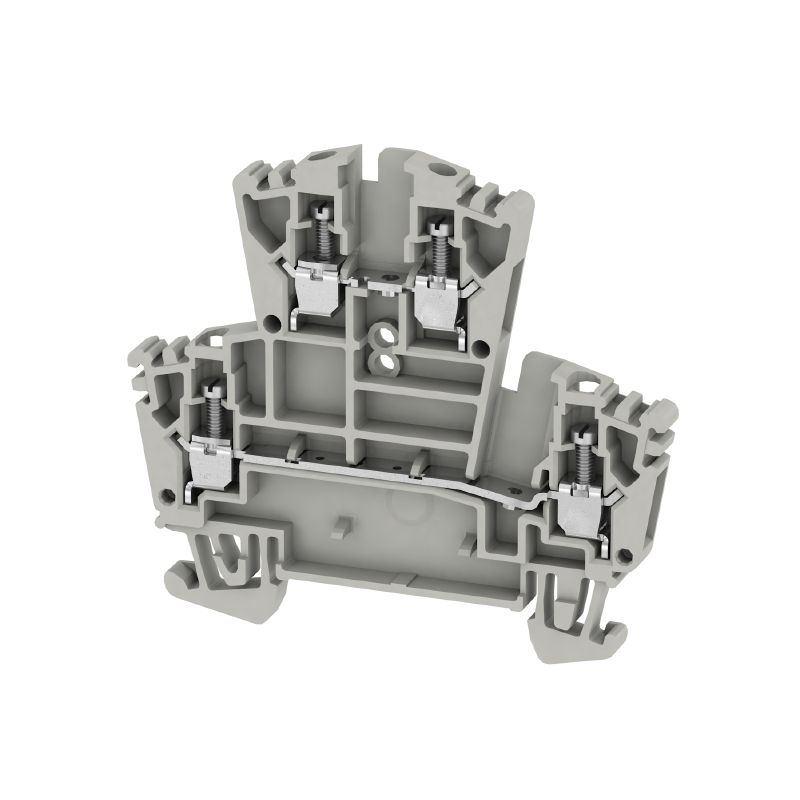

| Version | Bloc de jonction modulaire multi-étages, Raccordement vissé, gris, 2.5 mm², 400 V, 400 V, Nombre de raccordements: 4, Nombre d'étages: 2, TS 35, V-0, Wemid |
| Référence | 1255280000 |
| Type | WDK 2.5 GR |
| GTIN (EAN) | 4050118048124 |
| Qté. | 100 Pièce |
| Profondeur | 63 mm |
| Profondeur (pouces) | 2,48 inch |
| Profondeur, y compris rail DIN | 63 mm |
| Hauteur | 69,5 mm |
| Hauteur (pouces) | 2,736 inch |
| Largeur | 5,1 mm |
| Largeur (pouces) | 0,201 inch |
| Poids net | 12,03 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | gris |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | DEMKO15ATEX1346U |
| Certificat Nº (IECEX) | IECEXULD15.0003U |
| Tension max. (ATEX) | 275 V |
| Courant (ATEX) | 21 A |
| Section max. du conducteur (ATEX) | 4 mm² |
| Tension max. (IECEX) | 275 V |
| Courant (IECEX) | 21 A |
| Section max. du conducteur (IECEX) | 4 mm² |
| Version |
Raccordement vissé
pour connexion transversale à visser libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 2 |
| Nombre d'étages | 2 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Couple de serrage, max. | 0,6 Nm |
| Couple de serrage, min. | 0,4 Nm |
| Longueur de dénudage | 10 mm |
| Nombre de raccordements | 4 |
| Plage de serrage, max. | 4 mm² |
| Plage de serrage, min. | 0,05 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Vis de serrage | M 2,5 |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section nominale | 2,5 mm² |
| Tension nominale | 400 V |
| Tension nominale DC | 400 V |
| Courant nominal | 24 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Puissance dissipée conformément à CEI 60947-7-x | 0,77 W |
| Certificat Nº (UR) | E60693 |
| Courant gr. B (UR) | 20 A |
| Courant gr. C (UR) | 20 A |
| Taille du conducteur Câblage d'installation max. (UR) | 12 AWG |
| Taille du conducteur Câblage d'installation min. (UR) | 22 AWG |
| Taille du conducteur Câblage d'usine max. (UR) | 12 AWG |
| Taille du conducteur Câblage d'usine min. (UR) | 22 AWG |
| Tension Gr B (UR) | 300 V |
| Tension Gr C (UR) | 300 V |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35709)
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89271) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89275) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153724) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156119) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178479) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60894) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1255280000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1255280000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1255280000&norm=0) |
| Documentation utilisateur |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI WDK 2.5 DU PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102817) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Agréments |         |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UR) | E60693 |
Accessoires
-
Référence produit:1805520000Conditionnement:100 Pièce
Accessoires, Support de repère
-
Référence produit:1805490000Conditionnement:100 Pièce
Accessoires, Support de repère
-
Référence produit:1879350000Conditionnement:25 Pièce
Adaptateur de test (bloc de jonction), 1.5 mm², 250 V, 6 A
-
Référence produit:1878660000Conditionnement:25 Pièce
Adaptateur de test (bloc de jonction), 1.5 mm², 250 V, 6 A
-
Référence produit:1324100000Conditionnement:75 Pièce
Adaptateur débrochable (bloc de jonction), 5 A, Tension nominale par rapport bloc de jonction voisin: 250 V, Orange
-
Référence produit:2007150000Conditionnement:800 Pièce
WS, Terminal marker, 8 x 5 mm, Weidmueller, blanc
-
Référence produit:1059180000Conditionnement:20 Pièce
Flasque de fermeture (bloc de jonction), bleu, Hauteur: 69 mm, Largeur: 1.5 mm, V-0, Wemid
-
Référence produit:1059100000Conditionnement:20 Pièce
Flasque de fermeture (bloc de jonction), Beige foncé, Hauteur: 69 mm, Largeur: 1.5 mm, V-0, Wemid
-
Référence produit:1053660000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, jaune, 32 A, Nombre de pôles: 2, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 7 mm
-
Référence produit:1053860000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, jaune, 32 A, Nombre de pôles: 4, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 7 mm
-
Référence produit:1053760000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, jaune, 32 A, Nombre de pôles: 3, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 7 mm
-
Référence produit:1054460000Conditionnement:20 Pièce
Connecteur transversal (bloc de jonction), Vissé, jaune, 32 A, Nombre de pôles: 10, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 7 mm
-
Référence produit:1578950000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, noir, 24 A, Nombre de pôles: 2, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 10.14 mm
-
Référence produit:1578960000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, noir, 24 A, Nombre de pôles: 3, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 15.28 mm
-
Référence produit:1578990000Conditionnement:20 Pièce
Connecteur transversal (bloc de jonction), Vissé, noir, 24 A, Nombre de pôles: 10, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 48.26 mm
-
Référence produit:1579000000Conditionnement:20 Pièce
Connecteur transversal (bloc de jonction), Vissé, noir, 24 A, Nombre de pôles: 24, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 123.22 mm
-
Référence produit:1578970000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, noir, 24 A, Nombre de pôles: 4, Pas en mm (P): 5.10, Isolé: Oui, Largeur: 20.42 mm
-
Référence produit:1056400000Conditionnement:100 Pièce
Série W, Barre de blindage
-
Référence produit:1072100000Conditionnement:50 Pièce
Protection de bloc de jonction, blanc, PA 66, Hauteur: 19.8 mm, Largeur: 4.5 mm, Profondeur: 9.6 mm, V-2
-
Référence produit:1072000000Conditionnement:50 Pièce
Protection de bloc de jonction, jaune, PA 66, Hauteur: 19.8 mm, Largeur: 4.5 mm, Profondeur: 9.6 mm, V-2
-
Référence produit:1061200000Conditionnement:50 Pièce
Équerre de blocage, Beige foncé, TS 35, HB, Wemid, Largeur: 8 mm, 100 °C
-
Référence produit:1640740000Conditionnement:720 Pièce
WS, Terminal marker, 8 x 5 mm, Pas en mm (P): 5.00 Weidmueller, Allen-Bradley, blanc
-
Référence produit:1609801044Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 5 mm, Pas en mm (P): 5.00 Weidmueller, blanc
-
-
-
Référence produit:1058800000Conditionnement:20 Pièce
Séparateur (bloc de jonction), Beige foncé, Hauteur: 86 mm, Largeur: 3 mm, V-0, Wemid
