Propriétés

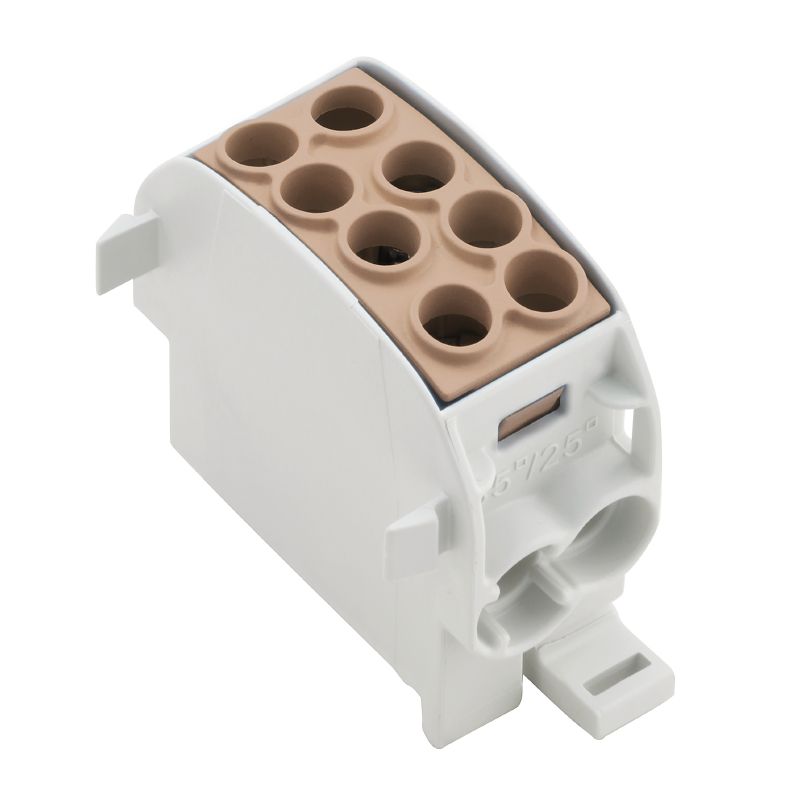

| Version | Blocs de jonction de distribution de potentiel, Raccordement vissé, brun, 35 mm², 202 A, 1000 V, Nombre de raccordements: 4, Nombre d'étages: 1, TS 35, V-0, Wemid |
| Référence | 1561650000 |
| Type | WPD 102 2X35/2X25 BN |
| GTIN (EAN) | 4050118366846 |
| Qté. | 5 Pièce |
| Profondeur | 49,3 mm |
| Profondeur (pouces) | 1,941 inch |
| Hauteur | 55,4 mm |
| Hauteur (pouces) | 2,181 inch |
| Largeur | 22,2 mm |
| Largeur (pouces) | 0,874 inch |
| Poids net | 92 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Matériau | Wemid |
| Couleur | brun |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Version | Raccordement vissé |
| Flasque de fermeture nécessaire | Non |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Oui |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| avec ergots d'encliquetage | Oui |
| Côté ouvert | fermé |
| enclipsable | Oui |
| Instruction de montage | Rail/plaque de montage |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Nombre de raccordements | 4 |
| Plage de serrage, max. | 35 mm² |
| Plage de serrage, min. | 2,5 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 4 |
| Section de raccordement du conducteur, AWG, min. | AWG 14 |
| Section de raccordement du conducteur, rigide, max. | 35 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 25 mm² |
| Section de raccordement, semi-rigide, max. | 35 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Instruction de montage | Rail/plaque de montage |
| Nombre de pôles | 1 |
| Normes |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 4 |
| Section de raccordement du conducteur, AWG, min. | AWG 14 |
| Section nominale | 35 mm² |
| Tension nominale | 1 000 V |
| Tension nominale AC | 1 000 V |
| Tension nominale DC | 1 000 V |
| Courant nominal | 202 A |
| Normes |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Certificat Nº (cURus) | E60693 |
| Agrément/Certificat/Document de conformité |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89228)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153696) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_198902) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37494) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39515) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561650000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561650000) |
| Documentation utilisateur |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD X02](https://mdcop.weidmueller.com/mediadelivery/asset/900_89307) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Agréments |     |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E60693 |
