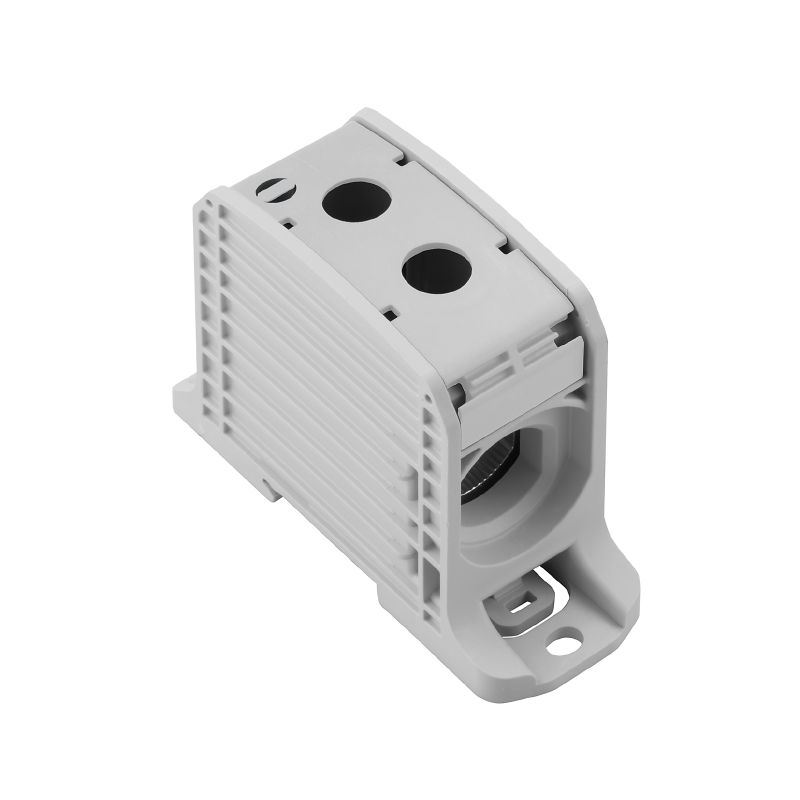

WPD 132 1X185/1X185 GY — Illustration du produit

Fiche technique Autres produits de la même gamme

WPD 132 1X185/1X185 GY

Blocs de jonction de distribution de potentiel, Raccordement vissé / à souder, Gris clair, 185 mm², 353 A, 1000 V, Nombre d'étages: 1, TS 35, V-0, Wemid

Référence produit 2502750000

Propriétés

Informations générales de commande

Version	Blocs de jonction de distribution de potentiel, Raccordement vissé / à souder, Gris clair, 185 mm², 353 A, 1000 V, Nombre d'étages: 1, TS 35, V-0, Wemid
Référence	2502750000
Type	WPD 132 1X185/1X185 GY
GTIN (EAN)	4050118516579
Qté.	1 Pièce

Dimensions et poids

Profondeur	73,5 mm
Profondeur (pouces)	2,894 inch
Hauteur	105 mm
Hauteur (pouces)	4,134 inch
Largeur	37,5 mm
Largeur (pouces)	1,476 inch
Poids net	204 g

Températures

Température de stockage	-25 °C...55 °C
Température d'utilisation permanente, min.	-50 °C
Température d'utilisation permanente, max.	120 °C

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Caractéristiques des matériaux

Matériau	Wemid
Couleur	Gris clair
Classe d'inflammabilité selon UL 94	V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)	CNEX18ATEX0016U
Certificat Nº (IECEX)	IECEXNEX18.0010U
Tension max. (ATEX)	1100 V
Courant (ATEX)	353 A
Section max. du conducteur (ATEX)	185 mm²
Tension max. (IECEX)	1100 V
Courant (IECEX)	353 A

Caractéristiques du système

Version	Raccordement vissé
Flasque de fermeture nécessaire	Non
Nombre d'étages	1
Nombre de points de contact par étage	2
Etages internes pontés	Non
Rail	TS 35

Autres caractéristiques techniques

Instruction de montage	Rail/plaque de montage
Type de montage	monté
Version à l#92épreuve de l#92explosion	Oui

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement

Raccordement vissé / à souder

Raccordement (raccordement nominal)

Section de raccordement du conducteur, rigide, max.	185 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.	150 mm²
Section de raccordement du conducteur, souple, max.	185 mm²
Section de raccordement, semi-rigide, max.	185 mm²
Type de raccordement	Raccordement vissé / à souder
Type de raccordement 2	Raccordement vissé

Généralités

Instruction de montage	Rail/plaque de montage
Nombre de pôles	1
Normes	IEC 60947-7-1 UL 1059 CSA
Rail	TS 35

Caractéristiques nominales

Section nominale	185 mm²
Tension nominale	1 000 V
Tension nominale AC	1 000 V
Tension nominale DC	1 000 V
Courant nominal	353 A
Normes	IEC 60947-7-1 UL 1059 CSA
Résistance de passage selon CEI 60947-7-x	0,09 mΩ
Tension de choc nominale	8 kV
Puissance dissipée conformément à CEI 60947-7-x	11,3 W
Tenue aux courants de faible durée	8/20µs avec 50 kA
Catégorie de surtension	III
Degré de pollution	3

Note importante

Informations sur le produit

Vous trouverez de plus amples informations dans la section des téléchargements du catalogue en ligne

Téléchargements

Agrément/Certificat/Document de conformité	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40470)
Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39831)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2502750000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502750000)
Documentation utilisateur	[DATA SHEET WPD 132](https://mdcop.weidmueller.com/mediadelivery/asset/900_48111) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 132](https://mdcop.weidmueller.com/mediadelivery/asset/900_105981) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Classifications

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Agréments

Agréments	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CENEXATEX](/picture/CENEXATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXCENEX](/picture/IECEXCENEX.gif) ![UKEX](/picture/UKEX.gif) ![VDE](/picture/VDE.gif)
ROHS	Conforme
