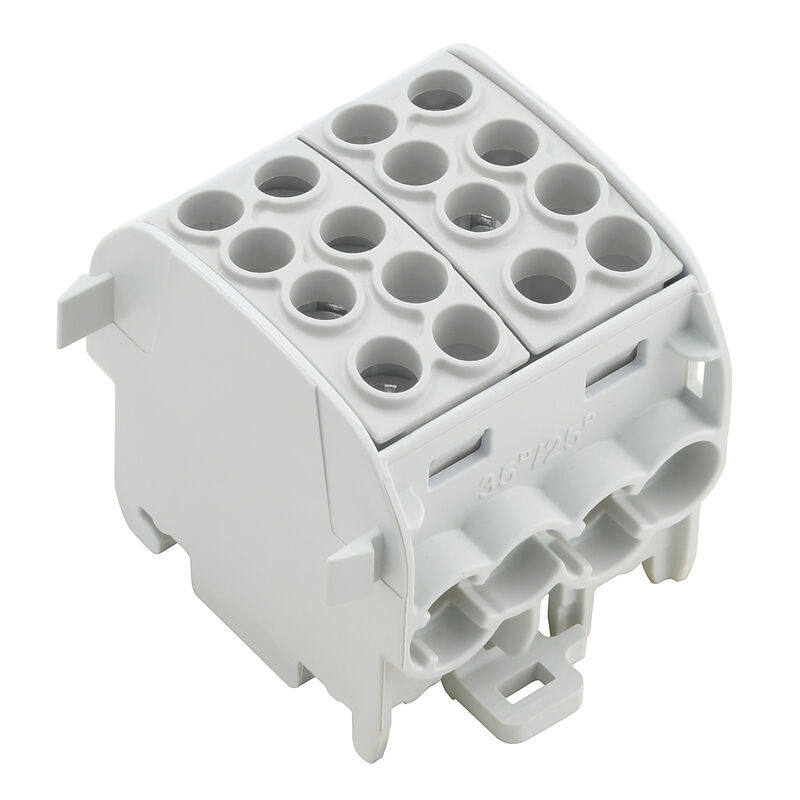

WPD 202 4X35/4X25 GY

Blocs de jonction de distribution de potentiel, Raccordement vissé, Gris clair, 35 mm², 202 A, 1000 V, Nombre de raccordements: 8, Nombre d'étages: 1, TS 35, V-0, Wemid

Référence produit 1561730000

Propriétés

Informations générales de commande

Version	Blocs de jonction de distribution de potentiel, Raccordement vissé, Gris clair, 35 mm², 202 A, 1000 V, Nombre de raccordements: 8, Nombre d'étages: 1, TS 35, V-0, Wemid
Référence	1561730000
Type	WPD 202 4X35/4X25 GY
GTIN (EAN)	4050118366778
Qté.	2 Pièce

Dimensions et poids

Profondeur	49,3 mm
Profondeur (pouces)	1,941 inch
Hauteur	55,4 mm
Hauteur (pouces)	2,181 inch
Largeur	44,4 mm
Largeur (pouces)	1,748 inch
Poids net	184 g

Températures

Température de stockage	-25 °C...55 °C
Température d'utilisation permanente, min.	-50 °C
Température d'utilisation permanente, max.	130 °C

Conformité environnementale du produit

Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	6c
REACH SVHC	Lead 7439-92-1
SCIP	9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

Caractéristiques des matériaux

Matériau	Wemid
Couleur	Gris clair
Classe d'inflammabilité selon UL 94	V-0

Caractéristiques du système

Version	Raccordement vissé
Flasque de fermeture nécessaire	Non
Nombre de polarités	1
Nombre d'étages	1
Nombre de points de contact par étage	2
Nombre de potentiels par étage	1
Etages internes pontés	Oui
Raccordement PE	Non
Rail	TS 35
Fonction N	Non
Fonction PE	Non
Fonction PEN	Non

Autres caractéristiques techniques

avec ergots d'encliquetage	Oui
Côté ouvert	fermé
enclipsable	Oui
Instruction de montage	Rail/plaque de montage
Type de montage	monté
Version à l#92épreuve de l#92explosion	Oui

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement

Raccordement vissé

Raccordement (raccordement nominal)

Nombre de raccordements	8
Plage de serrage, max.	35 mm²
Plage de serrage, min.	2,5 mm²
Section de raccordement du conducteur, AWG, max.	AWG 4
Section de raccordement du conducteur, AWG, min.	AWG 14
Section de raccordement du conducteur, rigide, max.	35 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.	25 mm²
Section de raccordement, semi-rigide, max.	35 mm²
Sens de raccordement	latéralement
Type de raccordement	Raccordement vissé
Type de raccordement 2	Raccordement vissé

Généralités

Instruction de montage	Rail/plaque de montage
Nombre de pôles	8
Normes	IEC 60947-7-1 IEC 61238-1 VDE 0603-2
Rail	TS 35
Section de raccordement du conducteur, AWG, max.	AWG 4
Section de raccordement du conducteur, AWG, min.	AWG 14

Caractéristiques nominales

Section nominale	35 mm²
Tension nominale	1 000 V
Tension nominale AC	1 000 V
Tension nominale DC	1 000 V
Courant nominal	202 A
Normes	IEC 60947-7-1 IEC 61238-1 VDE 0603-2
