Propriétés
| Version | Raccordement supplémentaire (bloc de jonction), 6 mm², Nombre de raccordements: 1 |
| Référence | 1872720000 |

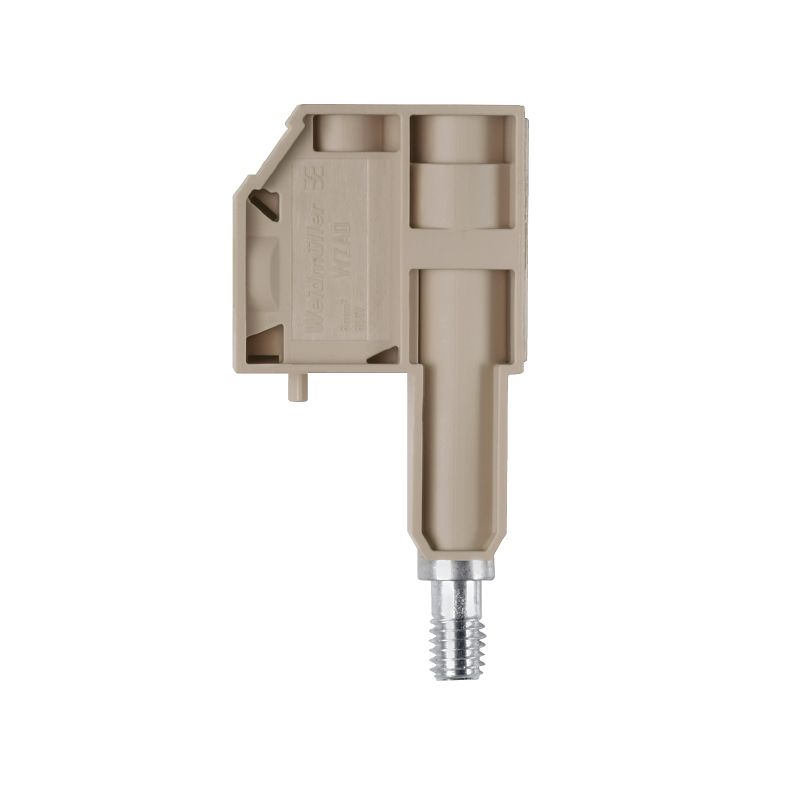

| Type | WZAD 50N |
| GTIN (EAN) | 4032248663712 |
| Qté. | 5 Pièce |
| Profondeur | 60,5 mm |
| Profondeur (pouces) | 2,382 inch |
| Hauteur | 30,5 mm |
| Hauteur (pouces) | 1,201 inch |
| Largeur | 12,5 mm |
| Largeur (pouces) | 0,492 inch |
| Poids net | 26,12 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Version | Raccordement supplémentaire |
| Flasque de fermeture nécessaire | Non |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 1 |
| Instruction de montage |
Passage
Montage direct |
| Type de fixation | monté |
| Version à l#92épreuve de l#92explosion | Non |
| Calibre selon 60 947-1 | A5 |
| Nombre de raccordements | 1 |
| Plage de serrage, max. | 10 mm² |
| Plage de serrage, min. | 0,3 mm² |
| Section de raccordement du conducteur, rigide, max. | 10 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,3 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 6 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,3 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 6 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,3 mm² |
| Section de raccordement du conducteur, souple, max. | 6 mm² |
| Section de raccordement du conducteur, souple, min. | 0,3 mm² |
| Section de raccordement, semi-rigide, max. | 6 mm² |
| Section de raccordement, semi-rigide, min. | 0,3 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Certificat Nº (CSA) | 200039-1057876 |
| Courant gr. B (CSA) | 50 A |
| Courant gr. c (CSA) | 50 A |
| Section max. du conducteur (CSA) | 8 AWG |
| Section min. du conducteur (CSA) | 24 AWG |
| Tension Gr B (CSA) | 600 V |
| Tension Gr C (CSA) | 600 V |
| Pas en mm (P) | 14 mm |
| Instruction de montage |
Passage
Montage direct |
| Normes | IEC 60947-7-1 |
| Section nominale | 6 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 41 A |
| Courant avec conducteur max. | 41 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 0,78 mΩ |
| Tension de choc nominale | 8 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,31 W |
| Degré de pollution | 3 |
| Certificat Nº (cURus) | E60693 |
| Courant Gr B (cURus) | 50 A |
| Courant Gr C (cURus) | 50 A |
| Taille du conducteur Câblage d'installation max. (cURus) | 8 AWG |
| Taille du conducteur Câblage d'installation min. (cURus) | 24 AWG |
| Taille du conducteur Câblage d'usine max. (cURus) | 8 AWG |
| Taille du conducteur Câblage d'usine min. (cURus) | 24 AWG |
| Tension Gr B (cURus) | 600 V |
| Tension Gr C (cURus) | 600 V |
| Agrément/Certificat/Document de conformité | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64486) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1872720000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1872720000) |
| Documentation utilisateur |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User documentation WZAD](https://mdcop.weidmueller.com/mediadelivery/asset/900_184624) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-08 |
| ECLASS 14.0 | 27-25-03-08 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E60693 |
