Propriétés
| Version | Série Z, Plaque d'extrémité, Séparateur |
| Référence | 1791160000 |

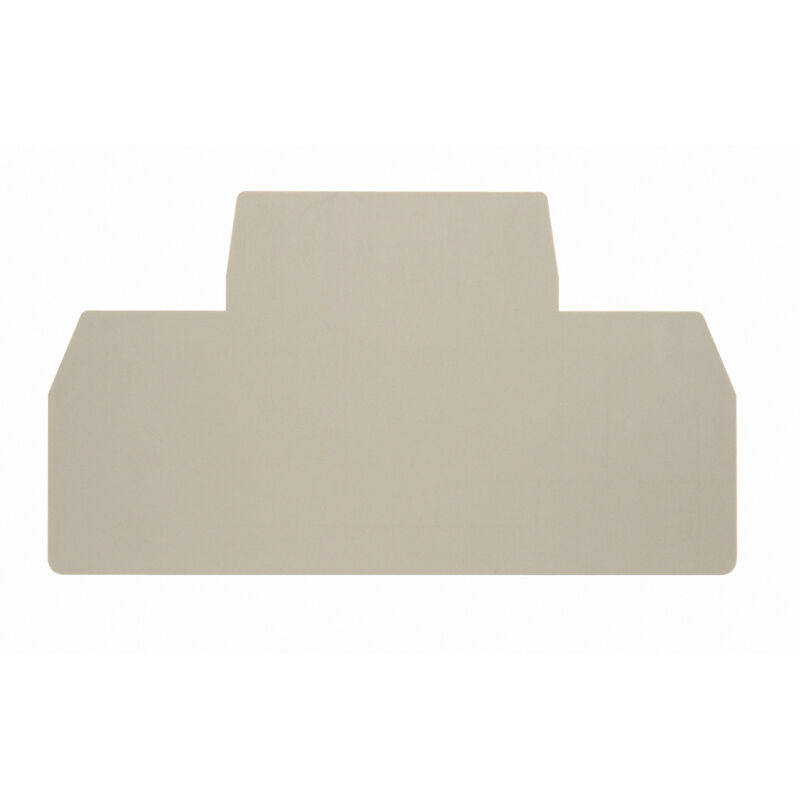

| Type | ZAP/TW ZDK1.5 |
| GTIN (EAN) | 4032248245260 |
| Qté. | 20 Pièce |
| Profondeur | 50 mm |
| Profondeur (pouces) | 1,968 inch |
| Hauteur | 75 mm |
| Hauteur (pouces) | 2,953 inch |
| Largeur | 2 mm |
| Largeur (pouces) | 0,079 inch |
| Poids net | 2,95 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 |
| Température d'utilisation permanente, max. | 120 |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Version | Flasque de fermeture et plaque intermédiaire |
| enclipsable | Oui |
| Instruction de montage | Montage direct |
| Instruction de montage | Montage direct |
| Agrément/Certificat/Document de conformité | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63755) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1791160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1791160000) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures | [CAT 1 TERM 16/17 EN](http://download.weidmueller.com/asset/download/file/39470) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Conforme |
Est un accessoire de
-
Référence produit:1791150000Conditionnement:50 Pièce
Bloc de jonction double étage, Borne de mise à la terre, Raccordement à ressort, 1.5 mm², 180 A (1,5 mm²), Vert/jaune
-
Référence produit:1791120000Conditionnement:100 Pièce
Borne traversante, Bloc de jonction double étage, Raccordement à ressort, 1.5 mm², 500 V, 17.5 A, Beige foncé
-
Référence produit:1791140000Conditionnement:50 Pièce
Borne traversante, Bloc de jonction double étage, Raccordement à ressort, 1.5 mm², 500 V, 17.5 A, bleu
-
Référence produit:1791110000Conditionnement:100 Pièce
Borne traversante, Bloc de jonction double étage, Raccordement à ressort, 1.5 mm², 500 V, 17.5 A, bleu
-
Référence produit:1791100000Conditionnement:100 Pièce
Borne traversante, Bloc de jonction double étage, Raccordement à ressort, 1.5 mm², 500 V, 17.5 A, Beige foncé
-
Référence produit:1791130000Conditionnement:100 Pièce
Borne traversante, Bloc de jonction double étage, Raccordement à ressort, 1.5 mm², 500 V, 17.5 A, Beige foncé
