Propriétés
| Version | Série Z, Connecteur, Beige foncé, Montage direct |
| Référence | 1815590000 |
| Type | ZP 2.5/1AN/13 |
| GTIN (EAN) | 4032248342723 |
| Qté. | 10 Pièce |
| Profondeur | 41 mm |
| Profondeur (pouces) | 1,614 inch |
| Hauteur | 16,5 mm |
| Hauteur (pouces) | 0,65 inch |
| Largeur | 66,3 mm |
| Largeur (pouces) | 2,61 inch |
| Poids net | 43,4 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| REACH SVHC | / |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Version |
Connecteur
Raccordement à ressort |
| Flasque de fermeture nécessaire | Non |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Côté ouvert | fermé |
| Instruction de montage | Montage direct |
| Type de montage | enfiché |
| Calibre selon 60 947-1 | A2 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 10 mm |
| Nombre de raccordements | 13 |
| Plage de serrage, max. | 4 mm² |
| Plage de serrage, min. | 0,13 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 26 |
| Section de raccordement du conducteur, AWG, min. | AWG 12 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Sens de raccordement | en haut |
| Type de raccordement | Raccordement enfichable |
| Courant Gr C (cCSAus) | 20 A |
| Courant Gr D (cCSAus) | 5 A |
| N° de certificat (cCSAus) | 154685-1460993 |
| Section max. du conducteur (cCSAusX) | 12 AWG |
| Section min. du conducteur (cCSAusX) | 26 AWG |
| Tension Gr C (cCSAus) | 300 V |
| Tension Gr D (cCSAus) | 600 V |
| Instruction de montage | Montage direct |
| Nombre de pôles | 13 |
| Normes | Conformément à CEI 60947-7-1 |
| Section de raccordement du conducteur, AWG, max. | AWG 26 |
| Section de raccordement du conducteur, AWG, min. | AWG 12 |
| Section nominale | 2,5 mm² |
| Tension nominale | 500 V |
| Tension nominale par rapport bloc de jonction voisin | 500 V |
| Tension max. du support de pince et du système enfichable | 690 V |
| Tension nominale DC | 500 V |
| Courant nominal | 24 A |
| Courant avec conducteur max. | 24 A |
| Normes | Conformément à CEI 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Tension de choc nominale | 6 kV |
| Tension nominale de choc avec le bloc de jonction voisin | 6 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 0,77 W |
| Degré de pollution | 3 |
| Certificat Nº (cURus) | E60693 |
| Courant Gr C (cURus) | 20 A |
| Courant Gr D (cURus) | 5 A |
| Taille du conducteur Câblage d'installation max. (cURus) | 12 AWG |
| Taille du conducteur Câblage d'installation min. (cURus) | 26 AWG |
| Taille du conducteur Câblage d'usine max. (cURus) | 12 AWG |
| Taille du conducteur Câblage d'usine min. (cURus) | 26 AWG |
| Tension Gr C (cURus) | 300 V |
| Tension Gr D (cURus) | 600 V |

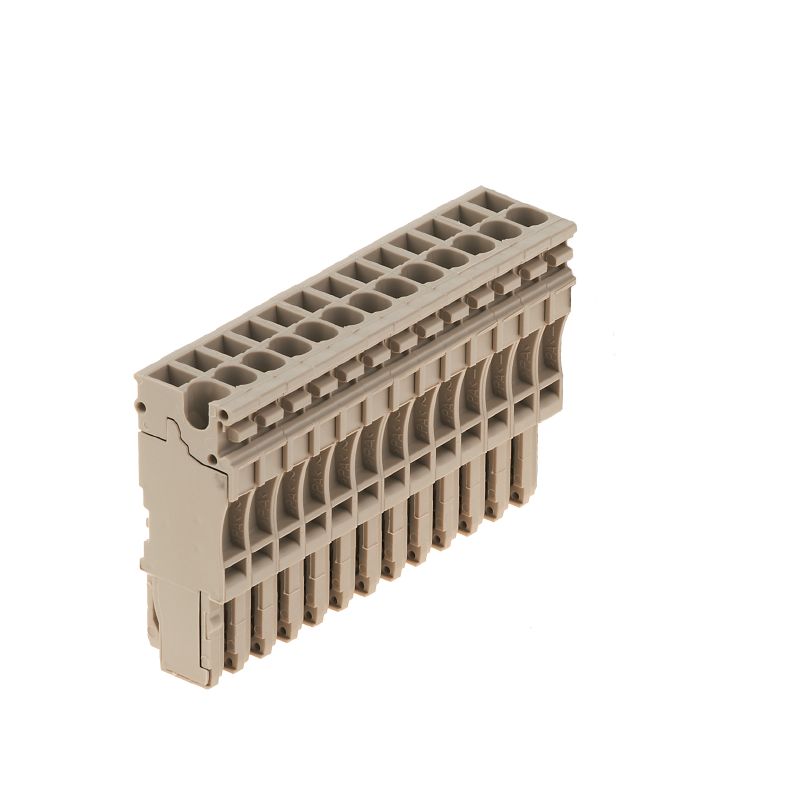

| Titre d'illustration #96 02 | Illustration du produit |
| Légende 02 | Figure similaire |
| Agrément/Certificat/Document de conformité |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152130)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44750) |
| Données techniques | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1815590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815590000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1815590000&norm=0) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| Agréments |      |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E60693 |
