Propriétés

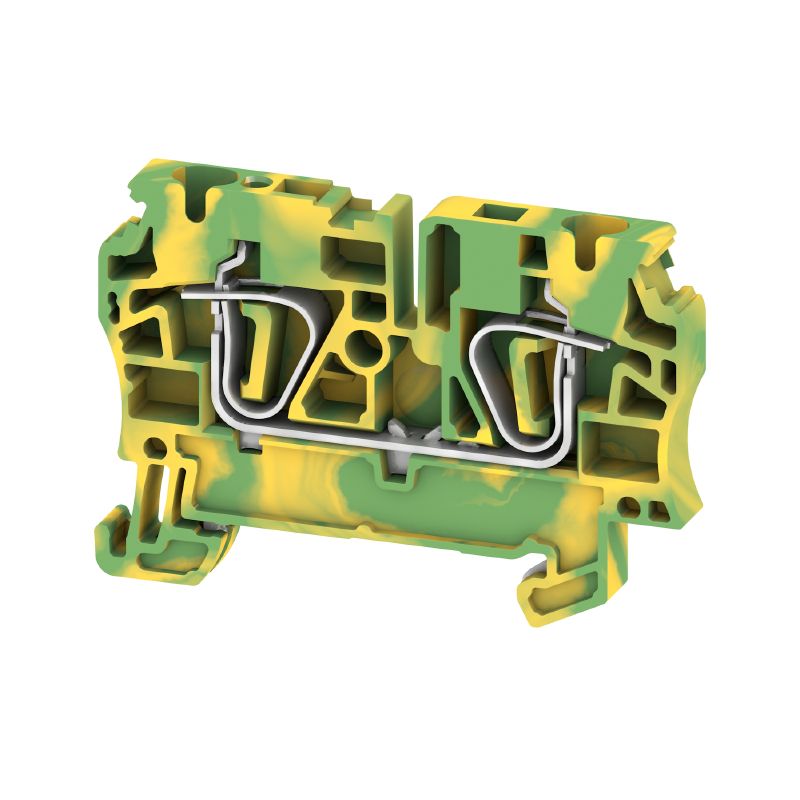

| Version | Borne de mise à la terre, Raccordement à ressort, 4 mm², 480 A (4 mm²), Vert/jaune |
| Référence | 1632080000 |
| Type | ZPE 4 |
| GTIN (EAN) | 4008190263218 |
| Qté. | 50 Pièce |
| Profondeur | 43 mm |
| Profondeur (pouces) | 1,693 inch |
| Profondeur, y compris rail DIN | 43,5 mm |
| Hauteur | 62,5 mm |
| Hauteur (pouces) | 2,461 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 14,04 g |
| Température de stockage | -25 °C...55 °C |
| plage de température d'utilisation | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | Vert/jaune |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | DEMKO15ATEX1467U |
| Certificat Nº (IECEX) | IECEXULD15.0008U |
| Section max. du conducteur (ATEX) | 6 mm² |
| Section max. du conducteur (IECEX) | 6 mm² |
| plage de température d'utilisation | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Identification EN 60079-7 | Ex eb II C Gb |
| Plaquette de marquage Ex 2014/34/EU | II 2 G D |
| Version |
Raccordement à ressort
Avec Raccordement PE libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Etages internes pontés | Non |
| Raccordement PE | Oui |
| Rail | TS 35 |
| Fonction PE | Oui |
| Fonction PEN | Non |
| Côté ouvert | droite |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement à ressort |
| Calibre selon 60 947-1 | A4 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 12 mm |
| Longueur de tube pour embout avec collerette plastique DIN 46228/4 |
|
| Longueur de tube pour embout sans collerette plastique DIN 46228/1 |
|
| Longueur de tube pour embouts jumeaux |
|
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 6 mm² |
| Plage de serrage, min. | 0,13 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 10 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 6 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 6 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 6 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Sens de raccordement | en haut |
| Type de raccordement | Raccordement à ressort |
| Certificat Nº (CSA) | 200039-1152892 |
| Section max. du conducteur (CSA) | 10 AWG |
| Section min. du conducteur (CSA) | 26 AWG |
| Normes | IEC 60947-7-2 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 10 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Courant nominal de courte durée nominal | 480 A (4 mm²) |
| Fonction PEN | Non |
| Section nominale | 4 mm² |
| Tension nominale par rapport bloc de jonction voisin | 800 V |
| Tension nominale DC | 800 V |
| Normes | IEC 60947-7-2 |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Tension nominale de choc avec le bloc de jonction voisin | 8 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Degré de pollution | 3 |
| Certificat Nº (cURus) | E60693 |
| Taille du conducteur Câblage d'installation max. (cURus) | 10 AWG |
| Taille du conducteur Câblage d'installation min. (cURus) | 26 AWG |
| Taille du conducteur Câblage d'usine max. (cURus) | 10 AWG |
| Taille du conducteur Câblage d'usine min. (cURus) | 26 AWG |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68568)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253967) [17-AV4BO-0546U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318069) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36983) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89256) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89257) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153719) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62417) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1632080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1632080000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1632080000&norm=0) |
| Notification de modification produit |
[PCN - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151773)
[PCN - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_151781) [PCN ZDU4 ZPE4 ATEX IECEx change](https://mdcop.weidmueller.com/mediadelivery/asset/900_200588) |
| Documentation utilisateur |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI ZDU/ZPE 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_188880) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Agréments |                |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E60693 |
| Certificat Nº (cURusEX) | E184763 |
