Propriétés

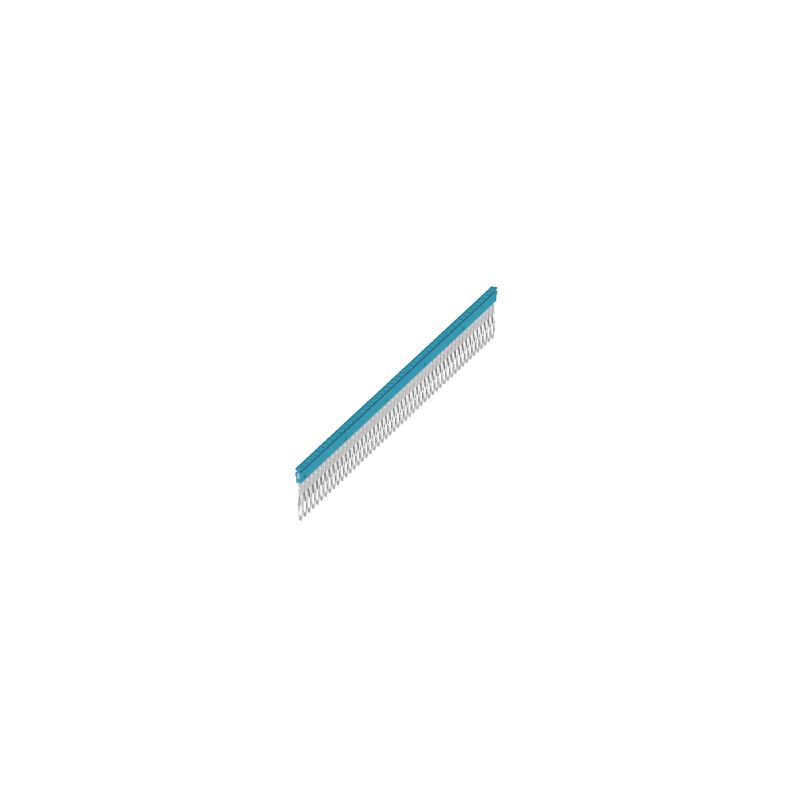

| Version | Connecteur transversal (bloc de jonction), enfiché, Nombre de pôles: 50, Pas en mm (P): 5.10, Isolé: Oui, 24 A, bleu |
| Référence | 1527920000 |
| Type | ZQV 2.5N/50 BL |
| GTIN (EAN) | 4050118448559 |
| Qté. | 5 Pièce |
| Profondeur | 24,7 mm |
| Profondeur (pouces) | 0,972 inch |
| Hauteur | 2,8 mm |
| Hauteur (pouces) | 0,11 inch |
| Largeur | 255 mm |
| Largeur (pouces) | 10,039 inch |
| Poids net | 32,49 g |
| Température de stockage | -25 °C...55 °C |
| REACH SVHC | / |
| Matériau | Wemid |
| Couleur | bleu |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type de fixation | enfiché |
| Type de montage | Montage direct |
| Version à l#92épreuve de l#92explosion | Non |
| Nombre des blocs de jonction pontés | 50 |
| Pas en mm (P) | 5,1 mm |
| Nombre de pôles | 50 |
| Courant nominal | 24 A |
| Informations sur le produit | Pour des raisons de stabilité et de température, il est possible de dériver uniquement 60 % des éléments de contact L'utilisation des connecteurs transversaux réduit la tension nominale à 400 VLa tension est abaissée à 25 V en cas d'emploi d'une connexion transversale coupée avec des bords de coupe vierges. |
| Agrément/Certificat/Document de conformité | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44703) |
| Données techniques | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1527920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1527920000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1527920000&norm=0) |
| Documentation utilisateur |
[2434520000_BED-ANL.ZQV_A_REIHE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35337)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | Conforme |
