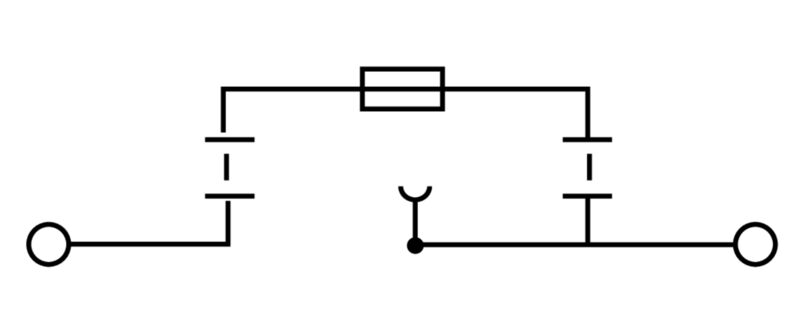

Propriétés
| Version | Série Z, Bloc de jonction à fusible, Section nominale: 2.5 mm², Raccordement à ressort, Beige foncé, Montage direct |
| Référence | 1616400000 |
| Type | ZSI 2.5 |
| GTIN (EAN) | 4008190196592 |
| Qté. | 50 Pièce |
| Profondeur | 73 mm |
| Profondeur (pouces) | 2,874 inch |
| Profondeur, y compris rail DIN | 74 mm |
| Hauteur | 79,5 mm |
| Hauteur (pouces) | 3,13 inch |
| Largeur | 7,9 mm |
| Largeur (pouces) | 0,311 inch |
| Poids net | 19,54 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Version |
Raccordement à ressort
Elément fusible sans LED pour connecteur transversal enfichable libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | droite |
| Instruction de montage | Montage direct |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Non |
| Sens de raccordement, raccordement supplémentaire | en haut |
| Type de raccordement, autre raccordement | Raccordement à ressort |
| Calibre selon 60 947-1 | A3 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 10 mm |
| Longueur de tube pour embout avec collerette plastique DIN 46228/4 |
|
| Longueur de tube pour embout sans collerette plastique DIN 46228/1 |
|
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 4 mm² |
| Plage de serrage, min. | 0,13 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | en biais |
| Type de raccordement | Raccordement à ressort |
| Type de raccordement 2 | Raccordement à ressort |
| Certificat Nº (CSA) | 200039-1152892 |
| Courant gr. B (CSA) | 15 A |
| Courant gr. c (CSA) | 15 A |
| Courant gr. D (CSA) | 15 A |
| Section max. du conducteur (CSA) | 12 AWG |
| Section min. du conducteur (CSA) | 26 AWG |
| Tension Gr B (CSA) | 600 V |
| Tension Gr C (CSA) | 600 V |
| Tension Gr D (CSA) | 150 V |
| Courant | 6,3 A |
| Type de tension pour l'affichage | AC/DC |
| Affichage | sans LED |
| Courant | 6,3 A |
| Fusible | G-Si. 5 x 20 |
| Puissance dissipée pour la protection courts-circuits uniquement, en disposition combinée | 2,5 W à 6,3 A à 34 °C |
| Puissance dissipée pour la protection courts-circuits uniquement, en disposition individuelle | 4,0 W à 6,3 A à 59 °C |
| Puissance dissipée pour la protection surcharge et courts-circuits, en disposition combinée | 1.6 W at 6.3 A @ 37°C |
| Puissance dissipée pour la protection surcharge et courts-circuits, en disposition individuelle | 2,5 W à 6,3 A à 30 °C |
| Support fusible | pivotant |
| Tension de fonctionnement max. | 500 V |
| Type de tension pour l'affichage | AC/DC |
| Instruction de montage | Montage direct |
| Normes | IEC 60947-7-3 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section nominale | 2,5 mm² |
| Tension nominale | 500 V |
| Tension nominale par rapport bloc de jonction voisin | 500 V |
| Tension nominale DC | 500 V |
| Courant nominal | 6,3 A |
| Courant avec conducteur max. | 6,3 A |
| Normes | IEC 60947-7-3 |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Tension de choc nominale | 6 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 0,77 W |
| Degré de pollution | 3 |
| Certificat Nº (UR) | E60693 |
| Courant gr. C (UR) | 10 A |
| Taille du conducteur Câblage d'installation max. (UR) | 12 AWG |
| Taille du conducteur Câblage d'installation min. (UR) | 26 AWG |
| Taille du conducteur Câblage d'usine max. (UR) | 12 AWG |
| Taille du conducteur Câblage d'usine min. (UR) | 26 AWG |
| Tension Gr C (UR) | 300 V |
| Informations sur le produit | La tension dépend de l'élément de fusible ou du voyant indicateur sélectionné |
| Agrément/Certificat/Document de conformité |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89253)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89255) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [Llyods Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153740) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36929) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224809) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1616400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1616400000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1616400000&norm=0) |
| Documentation utilisateur |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Agréments |         |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UR) | E60693 |
