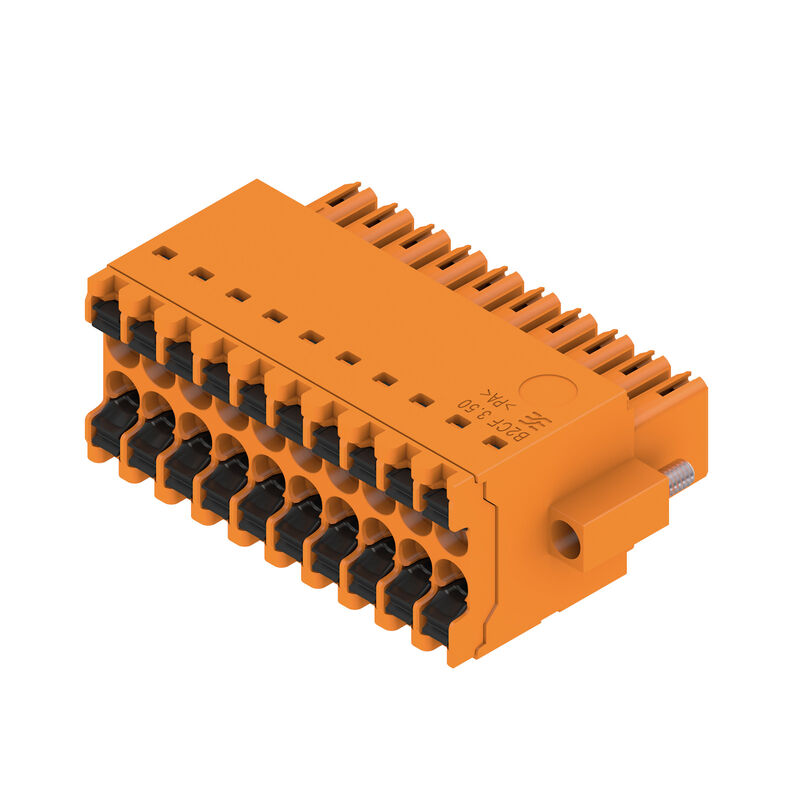

B2CF 3.50/20/180F SN OR BX
Product image
similar to illustration

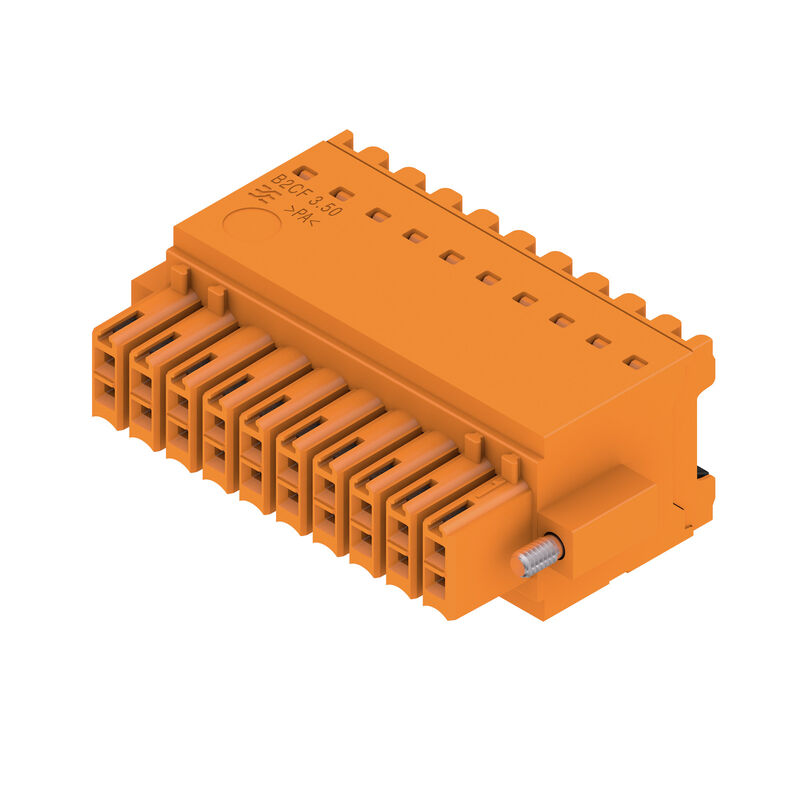

B2CF 3.50/20/180F SN OR BX
Product image
B2CF 3.50/20/180F SN OR BX
Dimensional drawing
B2CF 3.50/20/180F SN OR BX
Graph
B2CF 3.50/20/180F SN OR BX
Product benefits
Solid PUSH IN contact
Safe and durable
B2CF 3.50/20/180F SN OR BX
Product benefits
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/20/180F SN OR BX
Product benefits
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/20/180F SN OR BX
Example of use

B2CF 3.50/20/180F SN OR BX

Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 20, 180°, PUSH IN с кнопкой, Диапазон зажима, макс. : 1.5 mm², Ящик

№ продукта 1277760000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Сопрягаемые детали 11 Связанные продукты 39
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 20, 180°, PUSH IN с кнопкой, Диапазон зажима, макс. : 1.5 mm², Ящик
Order No.
1277760000
Type
B2CF 3.50/20/180F SN OR BX
GTIN (EAN)
4050118067576
Кол.
42 Штука
Продуктное отношение
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Упаковка
Ящик

Размеры и массы

Depth
25,25 mm
Глубина (дюймов)
0,994 inch
Height
15,2 mm
Высота (в дюймах)
0,598 inch
Width
42 mm
Ширина (в дюймах)
1,654 inch
Масса нетто
14,013 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Углеродный след продукта
  • Производственный цикл:
    0.321 kg CO2eq.

Системные параметры

Product family
OMNIMATE Signal — серия B2C/S2C 3.50, 2-рядные
Type of connection
Полевое соединение
Wire connection method
PUSH IN с кнопкой
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Number of poles
20
L1 in mm
31,5 mm
L1 in inches
1,24 "
Number of rows
1
Pin series quantity
2
Rated cross-section
15 mm²
Touch-safe protection acc. to DIN VDE 57 106
защита от доступа пальцем
Touch-safe protection acc. to DIN VDE 0470
IP 20 с проникновением
Вид защиты
IP20
в полностью смонтированном состоянии
Can be coded
Да
Длина зачистки изоляции
10 mm
Лезвие отвертки
0,4 x 2,5
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25
Усилие вставки на полюс, макс.
3,5 N
Усилие вытягивания на полюс, макс.
3,5 N
Момент затяжки
  • Тип момента затяжки:
    Винтовой фланец
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,15 Nm
      • макс.:
        0,2 Nm

Данные о материалах

Materiales aislantes
PA 66 GF 30
Colour
оранжевый
Цвет элементов управления
черный
컬러 차트(유사)
RAL 2000
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 600
Insulation resistance
≥ 108 Ω
Класс пожаростойкости UL 94
V-0
Érintkező anyaga
Сплав медный
Contact surface
луженые
플러그 접점의 레이어 구조
2...5 µm Sn луженый погружением в расплав
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-40 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Wire connection cross section AWG, max.
AWG 16
entrådig, min. H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,14 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,14 mm²
con terminale AEH con collare DIN 46 228/4, max.
1 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,14 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Зажимаемый проводник
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9028240000
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025780000
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025790000
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9028270000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004050000
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9028290000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0542500000
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9028320000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282800000
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186500000
Reference text
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
13,4 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
10 A
정격 전류, 극 수(Tu=40°C)
12 A
Rated current, max. number of poles (Tu=40°C)
9 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Korttidströmhållfasthet
3 x 1 сек. с 80 A

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
9,5 A
Rated current (Use group C / CSA)
9,5 A
Rated current (Use group D / CSA)
9,5 A
Wire cross-section, AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 16
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
9,5 A
Rated current (Use group C / UL 1059)
9,5 A
Rated current (Use group D / UL 1059)
9,5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Wire cross-section, AWG, max.
AWG 16
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Packaging
Ящик
VPE length
348 mm
VPE width
137 mm
VPE height
31 mm

Типовые испытания

Test: Durability of markings
  • Стандарт:
    IEC 61984, раздел 6.2, и 7.3.2/10.11, используя образец из IEC 60068-2-70/12.95
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, тип материала, дата, часы, сертификация и маркировка UL, сертификация и маркировка cULus
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Test: Misengagement (Non-interchangeability)
  • Стандарт:
    IEC 61984, раздел 6.3 и 6.9.1/10.11, IEC 60512-13-5 / 02.06
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Test: Clampable cross section
  • Стандарт:
    IEC 60999-1, раздел 7 и 9.1/11.99, IEC 60947-1, раздел 8.2.4.5.1/03.11
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Test for damage to and accidental loosening of conductors
  • Стандарт:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.75
    • Тип провода и его поперечное сечение:
      H05V-K0.75
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Pull-out test
  • Стандарт:
    IEC 60999-1, раздел 9.5/11.99
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.75
    • Тип провода и его поперечное сечение:
      H05V-K0.75
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

Важное примечание

IPC conformity
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notes

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Для проводов с более крупным сечением рекомендуется форма обжима A для кабельных наконечников с обжимными инструментами PZ 1,5 (код заказа 9005990000) или PZ 6/5 (код заказа 9011460000).
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Макс. наружный диаметр провода 2,6 мм
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
