Tulajdonságok

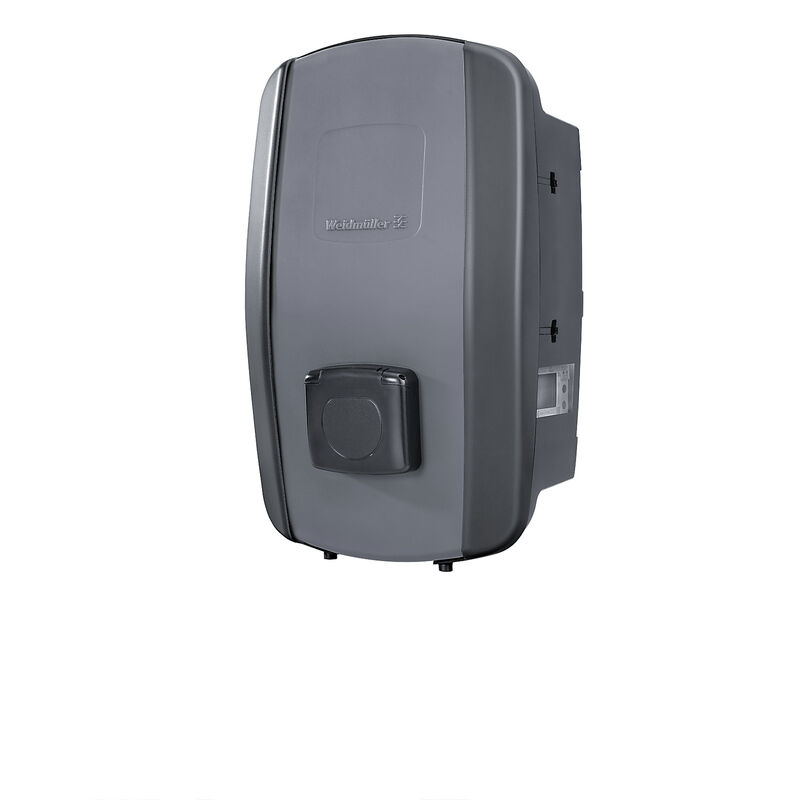

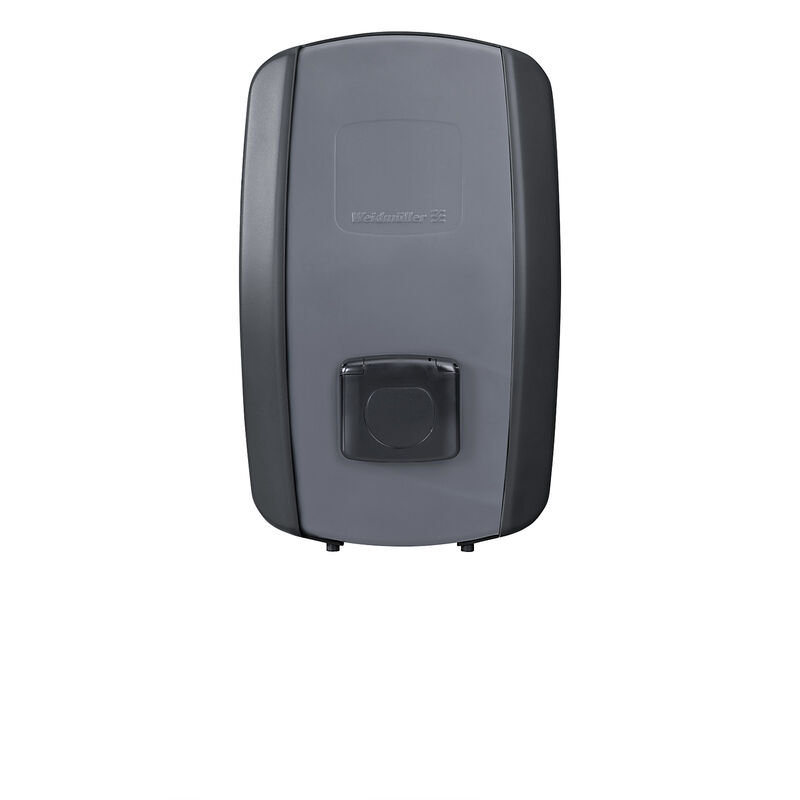

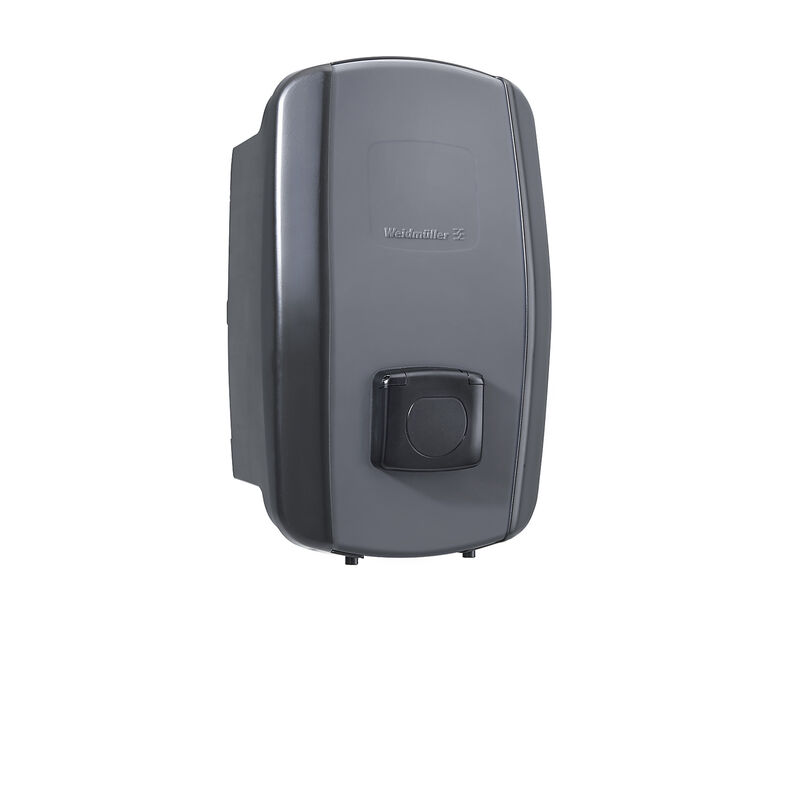

| Verzió | Wallbox, max. töltőkapacitás 11 kW @ 3-fázisú (400 V) áramhálózati csatlakozás, max. áram 16 A, 2. típusú kimeneti aljzat, Mobil App, RFID/NFC, Automatikus töltés |
| Rendelési szám | 2875260000 |
| Típus | CH-W-S-A11-S-A |
| EAN | 4064675650829 |
| Qty. | 1 Darab |
| Mélység | 167 mm |
| Mélység (coll) | 6,575 inch |
| Magasság | 439 mm |
| Magasság (coll) | 17,283 inch |
| Szélesség | 273 mm |
| Szélesség (coll) | 10,748 inch |
| Nettó tömeg | 4 291 g |
| Tárolási hőmérséklet | -40 °C...70 °C |
| Üzemi hőmérséklet | -30 °C...45 °C |
| Páratartalom | 5 - 95% rel. humidity |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | d677010f-3c13-4196-b022-f62e8f2ef6a2 |
| Járműkommunikáció típusa |
Control Pilot (CP)
Proximity Pilot / Plug Present (PP) |
| Védelmi osztály | IP54 |
| Max. relatív páratartalom tárolás közben | 95 % |
| Tárolási hőmérséklet, max. | 70 °C |
| Tárolási hőmérséklet, min. | -40 °C |
| Üzemi hőmérséklet, max. | 45 °C |
| Üzemi hőmérséklet, min. | -30 °C |
| Teljesítményspecifikáció |
|
| Teljesítmény-specifikáció | max. töltőkapacitás 11 kW @ 3-fázisú (400 V) áramhálózati csatlakozás, max. áram 16 A |
| Csatlakozórendszer | 2. típusú kimeneti aljzat |
| Járműkommunikáció típusa |
Control Pilot (CP)
Proximity Pilot / Plug Present (PP) |
| Töltési mód | 3. üzemmód |
| Védettségi osztály | I |
| Túlfeszültség kategória | III |
| Szennyezés súlyossága | 3 |
| Exportálható töltési adatok | Igen |
| PV többlet töltés lehetséges | Igen |
| radio technology | 4G / LTE |
| Védelmi osztály | IP54 |
| Az állapotjelző típusa | RGB LED |
| Integrált töltöttségi állapot kijelző | Igen |
| Összehegedés észlelése | Igen |
| Hiba okozta leállás | Igen |
| Hiba okozta leállás módja | Minden pólus |
| DC - maradékáram érzékelése beépítve | Igen |
| DC – maradékáram | 6 mA |
| Maradékáram-érzékelés típusa, amit a telepítéskor biztosítani kell | RCD, A típus |
| Felhasználó azonosítása | Igen |
| Mobilalkalmazás elérhető | Igen |
| Felhasználóazonosítás típusa |
Mobil App
RFID/NFC Automatikus töltés |
| Integrált energiamérés | Igen |
| Beépített energiamérés MID-megfelelőség | Igen |
| Integrált terhelésmenedzsment | Igen |
| Terhelésmenedzsment típusa | dinamikus |
| Kommunikáció integrálva | Igen |
| Támogatott protokollok |
Modbus RTU
Modbus TCP OCPP 1.6 (J) |
| Kommunikációs interfésszel | Igen |
| Wifi frekvencia | 2,4 GHz |
| Wi-Fi szabvány | 802.11 b/g/n |
| Bluetooth modul | Bluetooth alacsony energiafogyasztás |
| Ethernet portok | 2 |
| Digitális bemenetek | 5 (12 V / 6 mA) |
| Digitális kimenetek | 1 (12 V / 100 mA) |
| Soros interfészek protokolltípusai | RS485 |
| Felszerelés |
Falra szerelés
Állványra szerelés |
| A szállítási terjedelem része |
Fúrósablon
Tájékoztató 5 RFID-transzponder Rögzítőcsavarok Rögzítő tiplik fedél |
| Üzemi magasság | ≤ 3000 m |
| Ház fő anyaga | PC |
| Védelmi osztály | IP54 |
| Szín |
fekete
Antracit szürke |
| Ütésállóság | Az IEC 62262 szerint IK10 |
| Jóváhagyások |
IEC 61851-1
IEC 61851-21-2 EN 62368-1 EN 55011 IEC 62196-1 IEC 62196-2 EN 50620 EN 301 489-1 EN 301 908-1 EN 301 511 EN 300 328 EN 300 330 v.2.1.1 |
| Vezeték-keresztmetszet, max. | 16 mm² |
| Approval/Certificate/Document of Conformity |
[CE declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_293659)
[Warranty Weidmüller e-mobility products](https://mdcop.weidmueller.com/mediadelivery/asset/900_311435) [Gewährleistung Weidmüller e-mobility Produkte](https://mdcop.weidmueller.com/mediadelivery/asset/900_311436) [Self declaration test certificates AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311494) [Selbsterklärung Testzertifikate AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_311495) |
| Engineering Data |
[Installationsvideo AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_269640)
[Installation Video AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_274236) [AC SMART Modbus registers](https://mdcop.weidmueller.com/mediadelivery/asset/900_293656) [Application notes -- Use of an external Modbus TCP/RTU tag list (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301824) [Application notes -- PV-surplus charging AC SMART (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301825) [Application notes -- Integration of the AC SMART into an external load management (DE, EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_301826) [3D Model](https://mdcop.weidmueller.com/mediadelivery/asset/900_313541) |
| Software |
[Firmware -- Current Bluetooth Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293013)
[Firmware -- Current Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293014) [Firmware -- Current WiFi Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293015) [Firmware -- Archive Firmware files AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293016) [Firmware -- Release notes Current firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_293638) [Firmware -- Current Powerline communcation Firmware AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_299073) [Firmware -- Combined Firmware Package AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_314433) |
| Technical Documentation | [Abnahmeprotokoll AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_278407) |
| Tender specification |
[Ausschreibungstext](https://mdcop.weidmueller.com/mediadelivery/asset/900_290333)
[Tender text](https://mdcop.weidmueller.com/mediadelivery/asset/900_290347) |
| User Documentation |
[Broschüre Wallbox AC SMART, AC Ladekabel, Basiskomponenten](https://mdcop.weidmueller.com/mediadelivery/asset/900_269720)
[Brochure EV charging box AC SMART, AC charging cables, Basic components](https://mdcop.weidmueller.com/mediadelivery/asset/900_269721) [MANUAL_AC SMART (SV)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304027) [MANUAL_AC SMART (CS)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304028) [MANUAL_AC SMART (HU)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304165) [Instructionsheet_AC SMART](https://mdcop.weidmueller.com/mediadelivery/asset/900_281463) [MANUAL_AC SMART (DE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304020) [MANUAL_AC SMART (EN)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304021) [MANUAL_AC SMART (FR)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304022) [MANUAL_AC SMART (IT)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304023) [MANUAL_AC SMART (ES)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304024) [MANUAL_AC SMART (NL)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304025) [MANUAL_AC SMART (NO)](https://mdcop.weidmueller.com/mediadelivery/asset/900_304026) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002883 |
| ETIM 7.0 | EC002883 |
| ETIM 8.0 | EC002883 |
| ETIM 9.0 | EC002883 |
| ECLASS 9.0 | 27-14-47-01 |
| ECLASS 9,1 | 27-14-47-01 |
| ECLASS 10.0 | 27-14-47-01 |
| ECLASS 11.0 | 27-14-47-01 |
| ECLASS 12.0 | 27-14-47-01 |
| ECLASS 13.0 | 27-14-47-01 |
| Jóváhagyások |  |
