Tulajdonságok

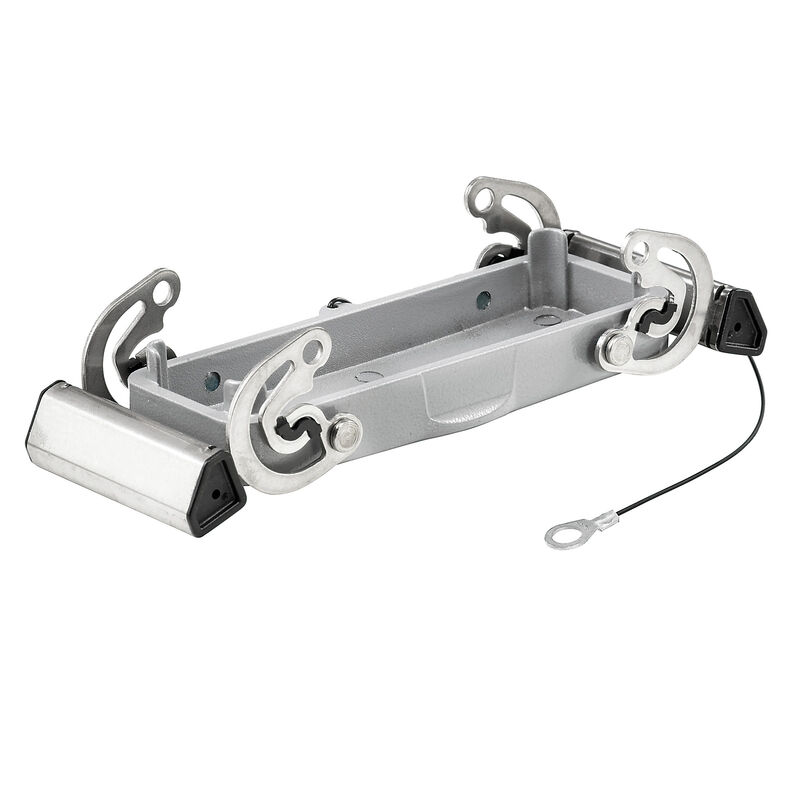

| Változat | HDC-házak, Méret: 8, Védelmi osztály: IP65 (bedugaszolt állapotban), Fedél ház alsórészhez, Keresztkengyel a felsőrészen, Standard |
| Rendelési szám | 1009100000 |
| Típus | HDC 24B DODQ 2QB |
| GTIN (EAN) | 4032248713844 |
| Qty. | 1 Darab |

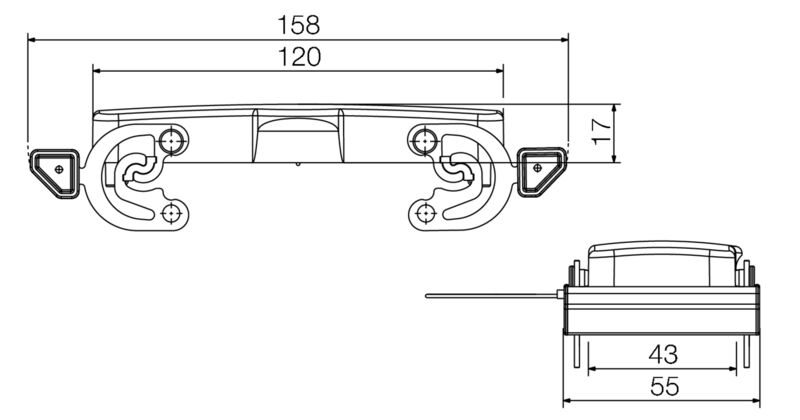

| Magasság | 17 mm |
| Magasság (coll) | 0,669 inch |
| Szélesség | 55 mm |
| Szélesség (coll) | 2,165 inch |
| Nettó tömeg | 144,32 g |
| Hőmérsékleti határérték | -40 °C ... 125 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Vegyszerállóság |
|
| B ház magasság | 17 mm |
| C ház szélessége | 43 mm |
| Ház teljes hossza | 120 mm |
| Kábelbevezetés | Alapokhoz |
| ENT házak | Nem |
| Felületi minőség | Porbevonatos |
| Ház fő anyaga | alumínium présöntvény |
| Rögzítőelem anyaga | Nemesacél, rozsdamentes |
| Védelmi osztály | IP65 (bedugaszolt állapotban) |
| BG | 8 |
| Felső rész/alsó rész/fedél | Fedél |
| Ház kivitele | Fedél ház alsórészhez |
| Kivitel | Standard |
| Kábelbevezetés | Alapokhoz |
| Méret | 8 |
| Rögzítőrendszer kivitele | Keresztkengyel a felsőrészen |
| Suitable for ModuPlug® | Igen |
| Szorítós változat | Oldalt rögzítő bilincs |
| Szín (RAL) | RAL 7035 |
| Típus | Fedél |
| Approval/Certificate/Document of Conformity | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73429) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1009100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1009100000) |
| Product Change Notification |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9,1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Megfelel |
