Tulajdonságok
Változat | HDC-betét, Dugó, 500 V, 16 A, Pólusszám: 46, Krimpelhető csatlakozás, Méret: 8 |
Rendelési szám | 1826770000 |
Típus | HDC HEE 46 MC |
GTIN (EAN) | 4032248330171 |
Qty. | 1 Darab |

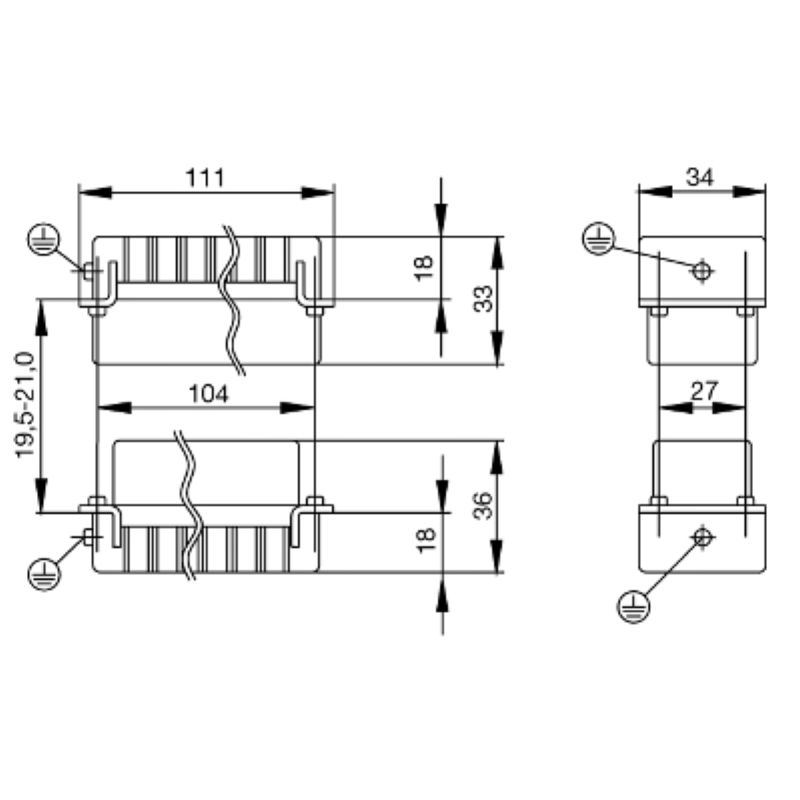

Mélység | 111 mm |
Mélység (coll) | 4,37 inch |
Magasság | 33 mm |
Magasság (coll) | 1,299 inch |
Szélesség | 34 mm |
Szélesség (coll) | 1,339 inch |
Nettó tömeg | 63,36 g |
Hőmérsékleti határérték | -40 °C ... 125 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
Vegyszerállóság |
|
Alap teljes hossza | 111 mm |
Dugó magassága | 33 mm |
Szélesség | 34 mm |
Alacsony füstképződés a DIN EN 45545-2 szerint | Igen |
Anyag | Rézötvözet |
BG | 8 |
Csatlakozás típusa | Krimpelhető csatlakozás |
Dugaszolási ciklusok, arany | ≥ 500 |
Dugaszolási ciklusok, ezüst | ≥ 500 |
Méret | 8 |
Névleges feszültség (DIN EN 61984) | 500 V |
Névleges feszültség az UL/CSA szerint | 600 V AC/DC |
Névleges lökőfeszültség (DIN EN 61984) | 6 kV |
Névleges áram (DIN EN 61984) | 16 A |
Pólusszám | 46 |
Sorozat | HEE |
Szennyezés súlyossága | 3 |
Szigetelés erőssége | 1010 Ω |
Szigetelőanyag | PC üvegszál-erősítéssel (UL listás és vasúti tanúsítással) |
Szigetelőanyag csoport | IIIa |
Szín | bézs |
Térfogati ellenállás | ≤2 mΩ |
Típus | Dugó |
UL 94 éghetőségi osztály | V-0 |
Vezeték-keresztmetszet | 4 mm² |
Csatlakozás típusa PE | Csavaros csatlakozás |
Csupaszolási hossz, PE-csatlakozás | 10 mm |
Kés mérete, hornyos (PE-csatlakozás) | SD 0.8 x 4.0 |
Névleges keresztmetszet | 4 mm² |
PE-csatlakozás max. meghúzási nyomatéka | 1,5 Nm |
PE-csatlakozás min. meghúzási nyomatéka | 1,2 Nm |
Rögzítőcsavar | M 4 |
Vezeték keresztmetszet, AWG (PE), max. | AWG 12 |
Vezeték keresztmetszet, AWG (PE), min. | AWG 20 |
Anyag | Rézötvözet |
BG | 8 |
Csatlakozás típusa | Krimpelhető csatlakozás |
Csupaszolási hossz, névleges csatlakozás | 7,5 mm |
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
Méret | 8 |
Térfogati ellenállás | ≤2 mΩ |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 20 |
Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 4 mm² |
Vezeték keresztmetszet, tömör, max. | 4 mm² |
Vezeték keresztmetszet, tömör, min. | 0,5 mm² |
Vezeték-keresztmetszet, max. | 4 mm² |
Vezeték-keresztmetszet, min. | 0,5 mm² |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73322) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1826770000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1826770000) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
Kiadványok |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC000438 |
ETIM 7.0 | EC000438 |
ETIM 8.0 | EC000438 |
ETIM 9.0 | EC000438 |
ECLASS 9.0 | 27-44-02-05 |
ECLASS 9,1 | 27-44-02-05 |
ECLASS 10.0 | 27-44-02-05 |
ECLASS 11.0 | 27-44-02-05 |
ECLASS 12.0 | 27-44-02-05 |
ECLASS 13.0 | 27-44-02-05 |
ECLASS 14.0 | 27-44-02-05 |
Jóváhagyások | ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) |
ROHS | Megfelel |
UL File Number Search | [UL weboldal](LINK/UL_search.html) |
Tanúsítvány száma (cURus) | E92202 |
