Tulajdonságok

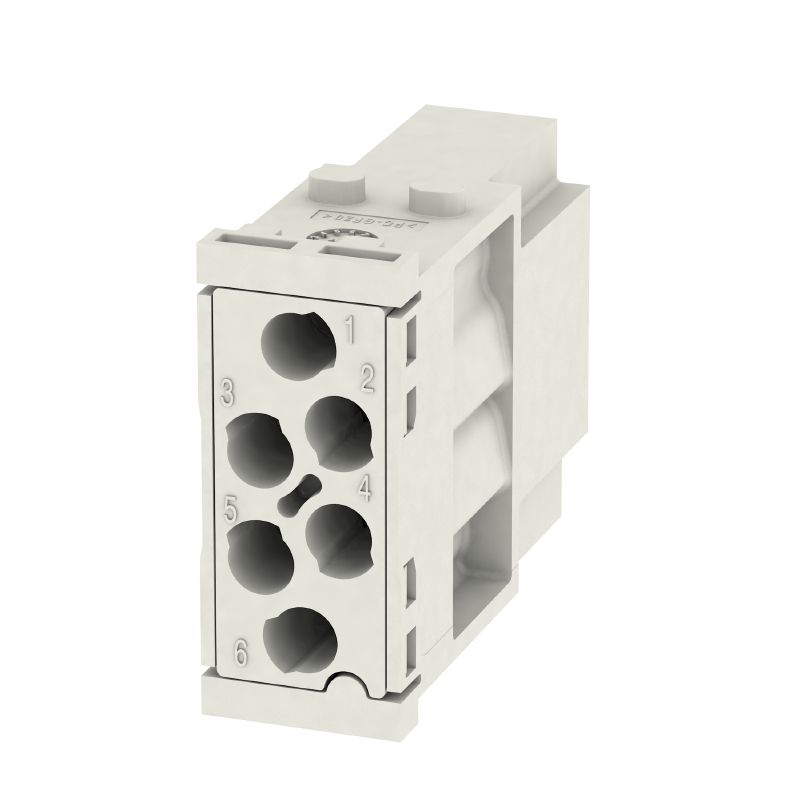

| Változat | Jel modul, 500 V, 16 A, Pólusszám: 6, Krimpelhető csatlakozás, Dugó, Dugaszhelyek szükséges száma: 1 |
| Rendelési szám | 1429360000 |
| Típus | HDC MHE 6 MC |
| GTIN (EAN) | 4050118233605 |
| Qty. | 1 Darab |

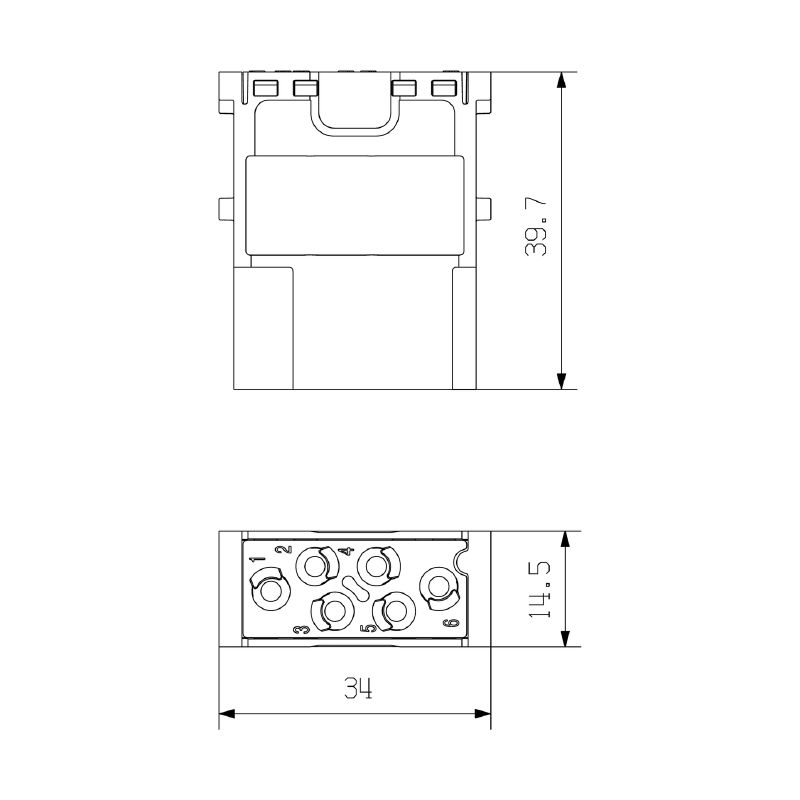

| Mélység | 34 mm |
| Mélység (coll) | 1,339 inch |
| Magasság | 39,7 mm |
| Magasság (coll) | 1,563 inch |
| Szélesség | 14,5 mm |
| Szélesség (coll) | 0,571 inch |
| Nettó tömeg | 10,38 g |
| Hőmérsékleti határérték | -40 °C ... 125 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Anyag | polikarbonát, üvegszál-erősítésű |
| Dugaszhelyek szükséges száma | 1 |
| Dugaszolási ciklusok | ≥ 500 |
| Névleges feszültség (DIN EN 61984) | 500 V |
| Névleges feszültség az UL/CSA szerint | 600 V |
| Névleges lökőfeszültség (DIN EN 61984) | 6 kV |
| Névleges áram (DIN EN 61984) | 16 A |
| Pólusszám | 6 |
| Sorozat | ModuPlug |
| Szennyezés súlyossága | 3 |
| Szigetelés erőssége | 1012 Ω |
| Típus | Dugó |
| Túlfeszültség kategória | III |
| UL 94 éghetőségi osztály | V-0 |
| Csatlakozás típusa PE | Csavaros csatlakozás modulkerettel |
| Csatlakozás típusa | Krimpelhető csatlakozás |
| Csupaszolási hossz, névleges csatlakozás | 7,5 mm |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 20 |
| Vezeték-keresztmetszet, max. | 4 mm² |
| Vezeték-keresztmetszet, min. | 0,5 mm² |
| Approval/Certificate/Document of Conformity | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54180) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1429360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429360000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9,1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E92202 |
Tartozékok
-
Cikkszám:1651460000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 4, fordított, Rézötvözet
-
Cikkszám:1651420000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 0.5, fordított, Rézötvözet
-
Cikkszám:1651440000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 1.5, fordított, Rézötvözet
-
Cikkszám:1651430000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 1, fordított, Rézötvözet
-
Cikkszám:1200800000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 2.5, fordított, Rézötvözet
-
Cikkszám:1116540000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 4.65, fordított, Rézötvözet
-
Cikkszám:1200500000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 0.5, fordított, Rézötvözet
-
Cikkszám:1651450000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 2.5, fordított, Rézötvözet
-
Cikkszám:1200700000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 1.5, fordított, Rézötvözet
-
Cikkszám:1200600000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 1, fordított, Rézötvözet
-
Cikkszám:1200900000Csomagolási egység:100 Darab
Ipari nehézcsatlakozók, Krimpelhető érintkező, HE, HEE, HQ, MixMate, Dugó, Vezeték-keresztmetszet, max.: 4, fordított, Rézötvözet
Ellendarabok
-
Cikkszám:1429370000Csomagolási egység:1 Darab
Jel modul, 500 V, 16 A, Pólusszám: 6, Krimpelhető csatlakozás, Hüvely, Dugaszhelyek szükséges száma: 1
-
Cikkszám:2748430000Csomagolási egység:1 Darab
Jel modul, 500 V, 16 A, Pólusszám: 6, PUSH IN aktuátorral, Hüvely, Dugaszhelyek szükséges száma: 1
A következő ellendarabja
-
Cikkszám:1429370000Csomagolási egység:1 Darab
Jel modul, 500 V, 16 A, Pólusszám: 6, Krimpelhető csatlakozás, Hüvely, Dugaszhelyek szükséges száma: 1
-
Cikkszám:2748430000Csomagolási egység:1 Darab
Jel modul, 500 V, 16 A, Pólusszám: 6, PUSH IN aktuátorral, Hüvely, Dugaszhelyek szükséges száma: 1
